TMPS 10-103

产品分类: AC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 8.6W开关电源, TMPS 10系列, 3.3V 直流输出电压
供应商型号: SG-TMPS 10-103
供应商: 国内现货
标准整包数: 1
TRACO POWER AC-DC模块 TMPS 10-103

TMPS 10-103概述

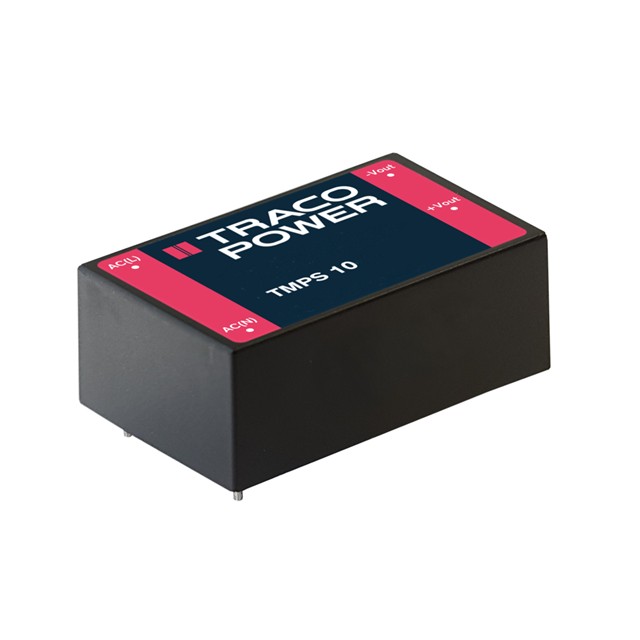

    TMPS 10 Series AC/DC Power Modules

    1. 产品简介


    TMPS 10系列是Traco Power公司推出的一系列超紧凑型10瓦功率的PCB电源模块。这些模块采用塑料封装,适合在狭小空间内使用。主要应用于家庭和工业设备中,符合多种安全认证标准,如EN 60335-1和UL 62368-1。该系列产品特别适用于低功耗电路或需要隔离电路的应用场景,特别是在满足ErP(能效设计)指令时所需的高效待机模式供电。

    2. 技术参数


    - 输入电压: 交流85 – 264 VAC / 直流120 – 370 VDC
    - 输入频率: 47 – 63 Hz(设计为满足47 – 440 Hz)
    - 漏电流: 最大0.25mA
    - 浪涌电流: 115 VAC输入最大20A;230 VAC输入最大40A
    - 无负载功耗: 最大0.15W
    - 输出电压: 3.3 VDC、5 VDC、9 VDC、12 VDC、15 VDC、24 VDC、48 VDC
    - 输出电流: 从210mA到2600mA不等
    - 效率: 各型号的最高效率在77%至86%之间
    - 峰值电流: 可达额定电流的130%,持续时间最长可达30秒
    - 电压精度: ±1%典型值 / ±2%最大值
    - 稳压性能: 输入变化最大0.5%,负载变化最大1.0%
    - 最小负载: 不需要
    - 过电压保护: 额定输出电压的125%
    - 隔离电压: 4000 VAC (60秒)
    - 隔离电阻: 500 VDC下最小1 GΩ
    - 温度范围: 工作温度-25°C至+70°C,外壳温度最大+95°C,存储温度-40°C至+85°C
    - 功率降额: 温度超过50°C时每上升1°C降额2.5%
    - 温漂系数: 最大0.02%/°C
    - 工作海拔: 最大2000米
    - 开关频率: 30 - 65 kHz典型值(脉冲宽度调制)

    3. 产品特点和优势


    TMPS 10系列的主要优势在于其超紧凑的设计(1英寸 x 1.5英寸),以及符合多项安全标准的能力,包括EN 60335-1和UL 62368-1。该系列具备较高的工作效率和低无负载功耗(<0.15W),使其在家庭和工业应用中表现卓越。此外,它们还提供了短路保护和过电压保护功能,确保稳定可靠的运行。通过提供高达4000 VAC的隔离电压,这些模块能够提供出色的绝缘性能,满足不同应用场合的需求。

    4. 应用案例和使用建议


    TMPS 10系列适用于各种低功耗电路和需要隔离电路的场合。例如,在家用电器中,可以作为控制电路的电源供应,以实现节能和合规性要求。在工业设备中,可用于提供稳定的低功耗供电,尤其是在需要高可靠性系统的环境中。为了充分利用这些模块的优势,建议在使用时注意散热和环境条件的影响,特别是温度和湿度的变化。保持良好的通风和合理的布局可以有效提升系统的工作效率和稳定性。

    5. 兼容性和支持


    TMPS 10系列模块兼容标准的PCB安装方式,同时提供全面的安全认证,包括IEC/EN/UL 60950-1、IEC/EN/UL 62368-1和IEC/EN 60335-1。Traco Power公司提供了详细的技术文档和支持服务,包括用户手册、应用指南和技术支持热线,确保用户能够顺利集成和使用这些模块。此外,还提供了相关的认证文件下载链接,便于用户获取必要的合规证明。

    6. 常见问题与解决方案


    1. 问题: 设备启动困难,可能是因为输入电压不足或浪涌电流过大。
    - 解决方案: 检查输入电源的稳定性和容量,确保连接正确的外部输入保险丝。

    2. 问题: 输出电压不稳定。
    - 解决方案: 确保正确接线,检查负载变化和输入电压波动情况,适当调整输出滤波电容。

    3. 问题: 设备出现短路保护。
    - 解决方案: 检查电路是否有短路点,断开负载并逐步恢复,确定故障源。

    7. 总结和推荐


    综上所述,TMPS 10系列是一款高性能、可靠且易于使用的AC/DC电源模块,尤其适用于低功耗和空间受限的应用场合。凭借其卓越的安全性能、高效的能量转换能力以及出色的环境适应性,TMPS 10系列无疑将成为众多项目中的理想选择。强烈推荐给那些寻求紧凑、高效和安全电源解决方案的工程师和技术人员。

TMPS 10-103参数

参数
最大容性负载 -
类型 -
特性 Universal Input
输出总功率 8.6W
输入电压最小值 85V~264V(AC),120V~370V(DC)
输出电流最大值 2.6A
输出方式 Fixed
输入电压最大值 -
输出电压 3.3V
转换效率 77%
开关频率 -
散热方式 -
输出电压组数 -
安装方式 通孔安装
包装方式 管装

TMPS 10-103厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMPS 10-103数据手册

厂牌 PDF简要描述 下载
TRACO POWER AC-DC模块 TRACO POWER TMPS 10-103 TMPS 10-103数据手册

TMPS 10-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
