TCK-111

产品分类: 电源配件
厂牌: TRACO POWER
产品描述: TRACOPOWER 共模电感 TCK系列, 10 μH
供应商型号: SG-TCK-111
供应商: 国内现货
标准整包数: 10
TRACO POWER 电源配件 TCK-111

TCK-111概述


    产品简介

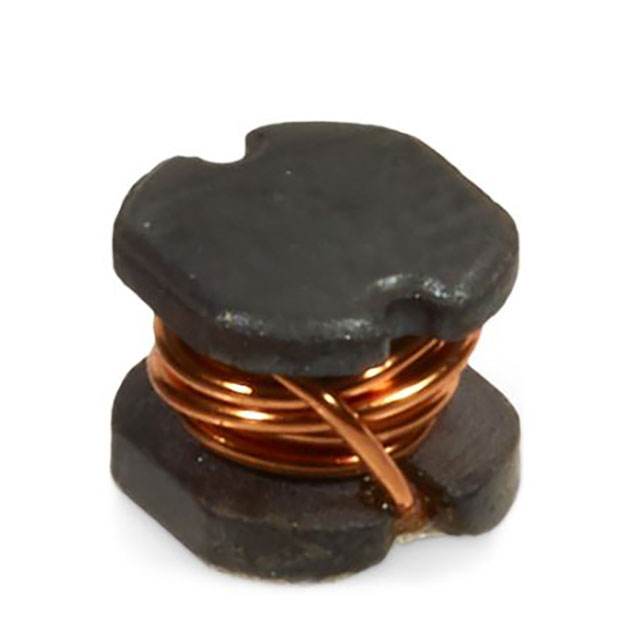

    TCK-111电感器是一款适用于多种电子应用的高性能电感器。作为一款基本的无源元件,它主要用于电路中的滤波、储能和信号处理等功能。TCK-111广泛应用于工业控制、通信设备、电源管理和汽车电子等领域。

    技术参数


    - 型号:TCK-111
    - 额定电感量:10 µH ±20%(1 kHz / 1 V条件下)
    - 直流电阻(DCR):最大182 mΩ
    - 额定电流:最大1.15 A
    - 工作温度范围:-40°C 到 +125°C
    - 外形尺寸:
    - A:4.0 mm ±0.5 mm
    - B:4.5 mm ±0.5 mm
    - C:3.2 mm ±0.5 mm
    - D:1.2 mm(典型值)
    - E:4.5 mm
    - F:1.75 mm
    - G:1.5 mm

    产品特点和优势


    TCK-111电感器具有以下显著特点和优势:
    - 高精度:电感量为10 µH ±20%,保证了良好的一致性。
    - 低损耗:最大直流电阻为182 mΩ,减少了在电路中产生的热损耗。
    - 宽温度范围:能够在极端温度环境下正常工作,确保了可靠性和稳定性。
    - 紧凑设计:体积小,便于集成到各类小型化设备中。

    应用案例和使用建议


    应用案例:
    TCK-111电感器特别适合用于电源管理中的滤波电路,确保电源供应的稳定性和可靠性。此外,它也可以用于通信设备中的信号处理模块,提高信号传输的质量。
    使用建议:
    - 在设计电路时,应根据实际需求选择合适的电感值,并考虑电感器的温升情况。
    - 为了减小电感器的损耗,可以考虑使用散热片或其他冷却方法来降低热效应。
    - 在焊接过程中,注意焊点的质量,避免虚焊或短路现象。

    兼容性和支持


    TCK-111电感器与市场上常见的电路板和电源管理模块具有良好的兼容性,适用于多种不同的电路设计。Traco Electronic AG提供详细的技术支持和售后服务,包括产品咨询、安装指导和技术文档等。

    常见问题与解决方案


    1. 问:如何测量电感器的实际电感值?
    - 答:使用LCR测试仪,在1 kHz的频率下测量。理想情况下,读数应在10 µH ±20% 的范围内。
    2. 问:如何减少电感器的温升?
    - 答:增加散热措施,例如使用散热片或优化电路布局以提高散热效果。
    3. 问:如何判断电感器是否损坏?
    - 答:使用万用表测量直流电阻,如果读数显著高于182 mΩ,则可能存在故障。

    总结和推荐


    综上所述,TCK-111电感器凭借其高精度、低损耗、宽温度范围和紧凑设计等优势,成为众多电子应用中的优选产品。它不仅适用于电源管理和信号处理等领域,还具备良好的市场竞争力。因此,我们强烈推荐使用这款产品,特别是在需要高效、可靠的电感器的应用场合。

TCK-111参数

参数
类型 -
安装方式 贴片安装
零件状态 在售
包装方式 袋装

TCK-111厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TCK-111数据手册

厂牌 PDF简要描述 下载
TRACO POWER 电源配件 TRACO POWER TCK-111 TCK-111数据手册

TCK-111封装设计

查看详情并下载
Symbol
Footprint
3D Model
