TCK-062

产品分类: 电源配件
厂牌: TRACO POWER
产品描述: TRACOPOWER 共模电感
供应商型号: SG-TCK-062
供应商: 国内现货
标准整包数: 10

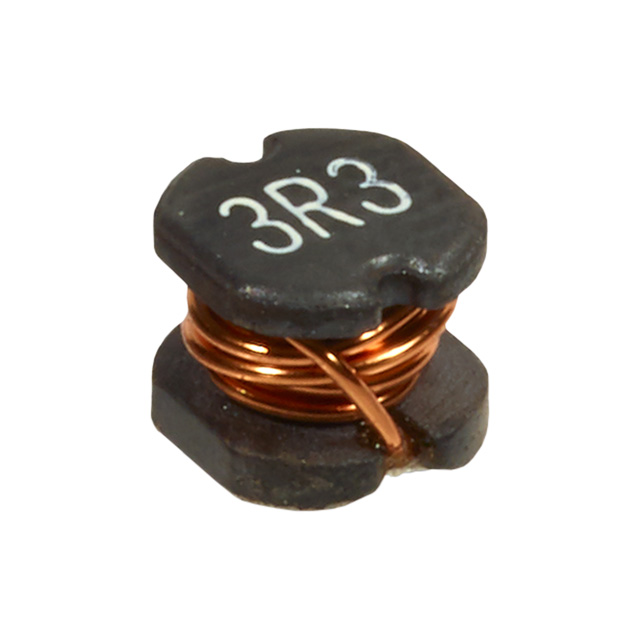

TRACO POWER 电源配件 TCK-062

TCK-062概述

    TCK-062 Inductor 技术手册

    产品简介


    TCK-062 是一款高品质的电感器,主要应用于电源管理、信号滤波及电磁干扰抑制等领域。它通过提供稳定的电感值和优良的阻抗特性,确保电路的稳定性和高效性。

    技术参数


    - 型号: TCK-062
    - 电感值: 12 µH ±20%(在 1 kHz / 300 mV 条件下)
    - 直流电阻(DCR): 最大值为 120 mΩ
    - 额定电流: 最大 1.4 A
    - 工作温度范围: -40°C 至 +125°C
    - 外形尺寸:
    - A: 5.2 ± 0.5 mm
    - B: 5.8 ± 0.5 mm
    - C: 5.2 mm(最大)
    - D: 1.3 mm(典型值)
    - E: 5.5 mm
    - F: 2.15 mm
    - G: 1.7 mm

    产品特点和优势


    TCK-062 具有以下特点和优势:
    - 高可靠性:在广泛的温度范围内都能保持稳定的电感值。
    - 低阻抗:最高直流电阻为 120 mΩ,有助于降低电路中的能量损耗。
    - 紧凑设计:尽管拥有出色的电气特性,TCK-062 的体积非常小巧,非常适合空间受限的应用。
    - 高耐电流能力:最大可承受 1.4 A 的电流,适用于各种电源管理应用。

    应用案例和使用建议


    - 应用案例:TCK-062 通常用于开关电源的输出滤波,以减少输出电压纹波,提高系统稳定性。
    - 使用建议:为了最大化其性能,在选择电路布局时应注意尽量减小电感器引脚的寄生电容。此外,考虑到其工作温度范围较广,应确保在高温或低温环境中也能正常运行。

    兼容性和支持


    - 兼容性:TCK-062 可与多种电子设备和其他电子元器件兼容,特别是在需要高稳定性和紧凑设计的场合。
    - 支持:Traco Electronic AG 提供全面的技术支持,包括产品选型指导、安装咨询和技术培训。

    常见问题与解决方案


    1. 问题: 如何选择合适的电感值?
    - 解答: 根据具体应用场景,如电源输出滤波所需的电感量来选择。如果不确定,可以联系 Traco Electronic AG 获取专业建议。

    2. 问题: 为什么电感器的工作温度范围如此宽?
    - 解答: 这是为了确保在不同环境下设备的稳定运行。通过严格的设计测试,TCK-062 可在极端条件下表现良好。

    总结和推荐


    TCK-062 电感器凭借其卓越的电气性能、广泛的工作温度范围和紧凑的设计,成为电源管理和信号滤波领域的理想选择。其高效的性能和广泛的适用性使其在市场上具有显著的竞争优势。因此,我们强烈推荐 TCK-062 作为高性能电感器的选择。
    版权声明: 本手册中的规格可能未经通知而更改。

TCK-062参数

参数
类型 -
长*宽*高 5.8mm*5.2mm*4.5mm
安装方式 贴片安装
零件状态 在售
包装方式 袋装

TCK-062厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TCK-062数据手册

厂牌 PDF简要描述 下载
TRACO POWER 电源配件 TRACO POWER TCK-062 TCK-062数据手册

TCK-062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.05 ¥ 17.1175
50+ $ 1.71 ¥ 14.2785
100+ $ 1.58 ¥ 13.193
500+ $ 1.46 ¥ 12.191
库存: 49
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 171.17
直接购买
加入购物车
