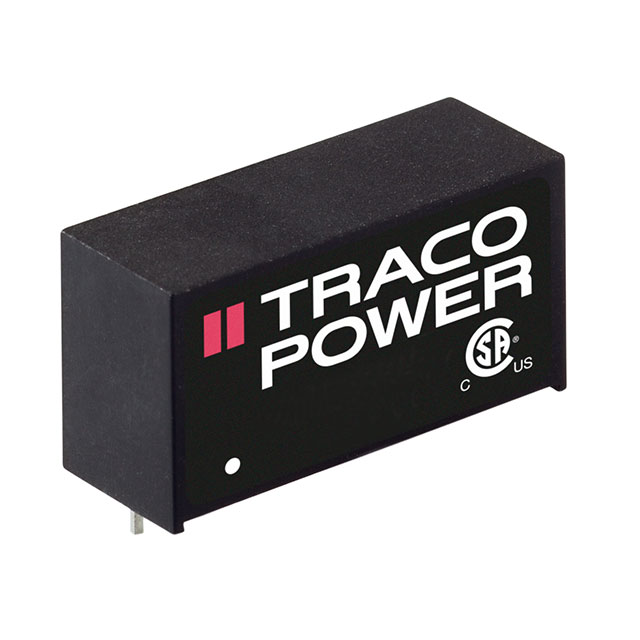

TMV 0512S

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMV系列, 4.5 → 5.5 V 直流输入, 12V 直流输出, 1W
供应商型号: SG-TMV 0512S
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TMV 0512S

TMV 0512S概述

    # TMV系列微型1W DC/DC转换器:产品手册和技术详解

    产品简介


    TMV系列是由TRACO POWER公司生产的微型1瓦特隔离式DC/DC转换器,采用单列直插(SIL)封装。该系列产品提供了多种输入电压和输出电压选项,能够满足各种空间受限的应用需求。由于采用了表面贴装技术(SMD),这些转换器不仅具有高效率和出色的性能,还能以较低的成本提供可靠的功能。其主要应用场景包括工业自动化、通信设备、医疗设备和各类嵌入式系统。

    技术参数


    输入电压及电流
    - 输入电压范围:5VDC、12VDC、24VDC
    - 空载/满载输入电流:5V模型30mA/270mA,12V模型12mA/110mA,24V模型7mA/55mA
    - 冲击电压(最大1秒):5V模型9V,12V模型18V,24V模型30V
    输出电压及电流
    - 5V、9V、12V、15V输出,部分型号提供正负双极输出
    - 最大输出电流:高达200mA
    效率及稳定性
    - 最高效率可达81%
    - 电压设置精度:±1%/±3%
    - 电压平衡(双极输出模型,平衡负载):±0.1%/±1%
    - 输入变化调节(Vin变化1%):±1.2%
    - 负载变化调节(20%-100%):±5%到±10%
    - 纹波和噪声(20MHz带宽):65mVp-p典型值,100mVp-p最大值
    - 温度系数:±0.01%/K典型值,±0.02%/K最大值
    稳定性及保护机制
    - 短路保护:限流0.5秒
    - 容性负载限制:单输出模型220μF,双输出模型每通道100μF
    - 工作温度范围:-40°C至+85°C(3.3V、5V和±5V输出模型);-40°C至+90°C(其他所有输出模型)
    - 储存温度范围:-50°C至+125°C
    - 隔离测试电压(输入/输出):3000VDC
    - 绝缘电阻(输入/输出):>10 GOhm
    - 绝缘电容(输入/输出):60pF典型值,100pF最大值
    - 开关频率:70kHz至120kHz
    其他规格
    - 包装材料:非导电塑料(UL 94V-0认证)
    - 包装重量:5V和12V模型2.1克,24V模型2.6克
    - 焊接温度:最大265°C/10秒

    产品特点和优势


    TMV系列转换器具备诸多独特功能和优势:
    - 紧凑设计:SIL封装,仅需1.2平方厘米的电路板空间,适合空间受限的应用环境。
    - 高效率:最高效率可达81%,节能效果显著。
    - 高隔离电压:输入/输出间隔离电压达3000VDC,确保安全性和可靠性。
    - 温度适应性强:工作温度范围为-40°C至+85°C(部分型号可达+90°C),能适应恶劣环境。
    - 符合RoHS标准:无铅设计,环保且合规。
    - 全面的保修政策:提供3年产品质保。

    应用案例和使用建议


    应用案例
    TMV系列广泛应用于需要高隔离电压和紧凑设计的场合,如:
    - 工业自动化控制系统
    - 电信设备电源管理
    - 医疗设备供电单元
    - 嵌入式系统中的电源分配
    使用建议
    为了最大化发挥TMV系列转换器的优势,建议:
    - 选择合适的输出电压和电流组合,确保其匹配您的具体应用需求。
    - 考虑环境条件,特别是高温和低温环境对效率的影响。
    - 注意散热设计,尤其是在高功率密度环境下。

    兼容性和支持


    TMV系列转换器具有良好的兼容性,可以方便地替换市面上其他品牌的同类产品。TRACO POWER公司还提供详尽的技术支持文档,涵盖安装指南、数据手册、应用笔记和故障排查指南等。如果您在使用过程中遇到任何问题,可以通过官方网站获取更多技术支持信息。

    常见问题与解决方案


    问题1:纹波噪声过大
    解决方法:检查外部滤波电容是否足够大(1-3.3µF的聚酯薄膜电容器)。确保电容品质良好,安装正确,且与电源路径紧密相连。
    问题2:输出电压不稳定
    解决方法:确认输入电压稳定在标称范围内。若存在较大波动,建议在输入端加装稳压装置。同时检查负载连接情况,确保没有出现短路或开路现象。
    问题3:无法正常启动
    解决方法:确认所有引脚均已正确焊接且没有虚焊现象。如仍无法启动,尝试更换新的模块进行测试。

    总结和推荐


    TMV系列转换器凭借其紧凑的设计、高效率和出色的电气特性,非常适合各种空间受限且对稳定性和安全性要求较高的应用。结合TRACO POWER公司提供的全方位支持服务,这款产品无疑将成为您项目中的理想选择。我们强烈推荐使用TMV系列转换器来提升您的设备性能并简化设计流程。

TMV 0512S参数

参数
最大容性负载 -
散热方式 -
输入电压最小值 5V(DC)
转换效率 78%
输出电压 12V
输出总功率 -
输入电压最大值 5.5V
输出方式 -
开关频率 -
类型 -
特性 SCP
输出电流最大值 84mA
输出电压组数 1
长*宽*高 19.5mm(长度)*6.1mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMV 0512S厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。
