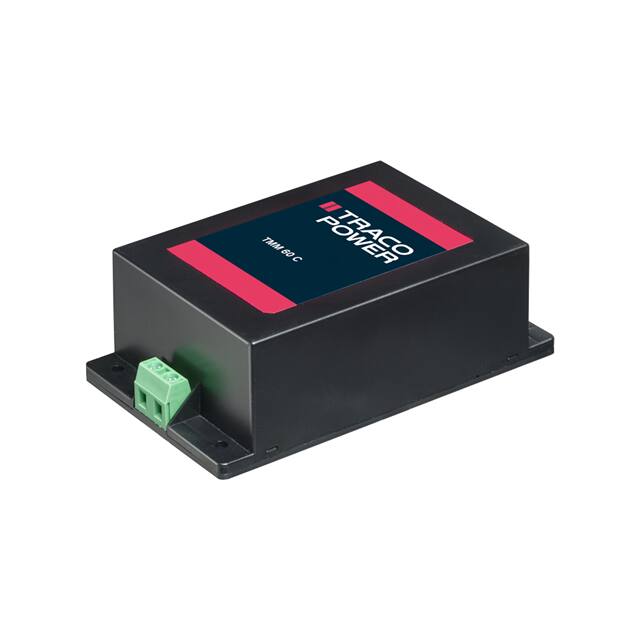

TMM 60124C

产品分类: AC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 60W开关电源, 24V 直流输出电压 2.5A输出电流, 1输出点
供应商型号: UA-TMM 60124C
供应商: 海外现货
标准整包数: 1

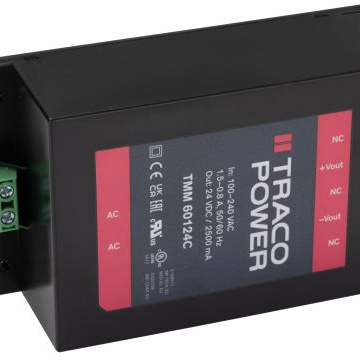

TRACO POWER AC-DC模块 TMM 60124C

TMM 60124C概述

    # AC/DC Medical Power Supply TMM 60 系列技术手册

    1. 产品简介


    TMM 60 系列是一款60瓦的完全封装式AC/DC电源模块,专为医疗设备设计。它符合最新的医疗安全标准IEC/EN/UL 60601-1和IEC/EN 60601-1 第三版要求,并具有双重隔离系统以确保患者保护(2 x MOPP)。TMM 60 系列不仅适用于医疗领域,还适合交通系统和工业及商业环境中的高需求应用。该系列电源模块具备高效率和宽广的工作温度范围(-40°C至+60°C),在满载条件下最高可升至75°C。

    2. 技术参数


    输入参数
    - 输入电压范围:交流85-264 VAC,直流120-370 VDC
    - 输入频率:47-440 Hz
    - 输入电流(满载):230 VAC时,5.1VDC型号最大530 mA;115 VAC时,5.1VDC型号最大880 mA
    - 输入涌流:230 VAC时最大60 A,115 VAC时最大30 A
    - 输入保护:内建保险丝T 2A/250VAC
    输出参数
    | 型号 | 输出功率(max.) | 输出电压(nom.) | 输出电流(max.) | 效率(typ.) |

    | TMM 60105 | 51 W | 5.1 VDC | 10,000 mA | 84% |
    | TMM 60112 | 60 W | 12 VDC | 5,000 mA | 87% |
    | TMM 60115 | 60 W | 15 VDC | 4,000 mA | 87% |
    | TMM 60124 | 60 W | 24 VDC | 2,500 mA | 87% |
    | TMM 60148 | 60 W | 48 VDC | 1,250 mA | 88% |
    其他参数
    - 波纹和噪声(20 MHz带宽):典型值5.1VDC型号110 mVp-p
    - 容性负载:5.1VDC型号最大8,000 µF
    - 温度系数:±0.02%/K最大
    - 持续时间:230 VAC时最少50 ms,115 VAC时最少10 ms
    - 启动过冲电压:5%最大
    - 短路保护:连续,自动恢复
    - 过电压保护:额定输出电压的120%

    3. 产品特点和优势


    TMM 60 系列以其卓越的安全性能著称,符合多重国际安全标准,确保在医疗设备和其他高可靠性应用中的安全性。其高效率和广泛的工作温度范围使其成为苛刻环境下的理想选择。此外,坚固的塑料树脂外壳提供IP等级保护,延长了产品的使用寿命。

    4. 应用案例和使用建议


    TMM 60 系列广泛应用于医疗设备、交通运输工具以及工业控制设备中。对于需要高可靠性和低功耗的应用场景,如手术室照明或诊断仪器,该系列产品尤为适用。建议在安装时确保良好的自然对流条件,并根据具体应用调整输入和输出参数。

    5. 兼容性和支持


    TMM 60 系列与多种电子元器件和设备兼容,且提供长达三年的产品保修服务。制造商提供了详尽的支持文档和技术资料,便于用户进行产品集成和维护。

    6. 常见问题与解决方案


    问题1:如何处理过热情况?
    解决方案:如果发现设备过热,应立即断电并检查散热条件。必要时增加外部风扇辅助散热。
    问题2:短路后设备无法正常启动怎么办?
    解决方案:确认短路源已排除后,重启设备即可恢复正常运行。

    7. 总结和推荐


    综上所述,TMM 60 系列以其出色的性能、可靠性和广泛的应用范围,成为一款值得推荐的产品。无论是医疗行业还是其他高要求领域,该系列产品都能提供卓越的支持和服务。因此,强烈推荐使用此款电源模块以满足各种复杂需求。

TMM 60124C参数

参数
散热方式 -
开关频率 -
类型 -
转换效率 87%
输入电压最小值 85V~264V(AC),120V~370V(DC)
输出电流最大值 2.5A
最大容性负载 -
输出方式 Fixed
输出电压组数 1
输出总功率 60W
输出电压 24V
特性 Adjustable Output,Universal Input
输入电压最大值 -
长*宽*高 112mm(长度)*67.8mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级,工业级
零件状态 在售
包装方式 盒装

TMM 60124C厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMM 60124C数据手册

厂牌 PDF简要描述 下载
TRACO POWER AC-DC模块 TRACO POWER TMM 60124C TMM 60124C数据手册

TMM 60124C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 112.05 ¥ 938.979
50+ $ 103.675 ¥ 868.7965
100+ $ 100.6875 ¥ 843.7613
500+ $ 96.4625 ¥ 808.3557
库存: 17
起订量: 2 增量: 5
交货地:
最小起订量为:1
合计: ¥ 938.97
