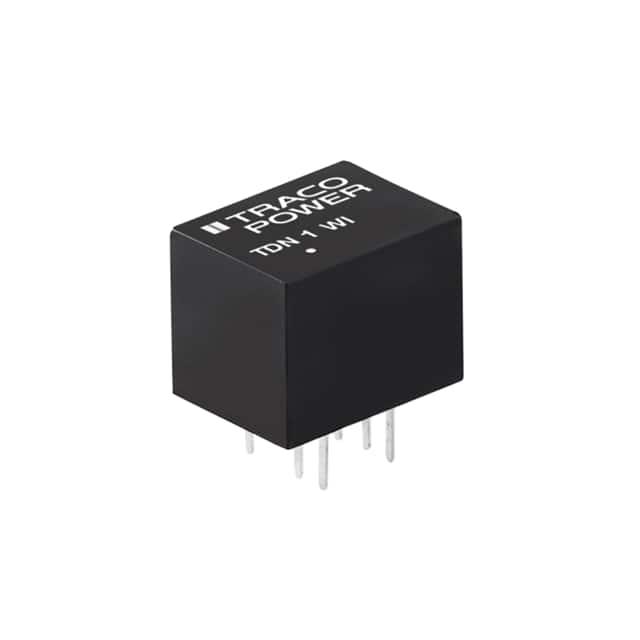

TDN 1-1213WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TDN 1WI系列, 4.5 → 18 V 直流输入, 15V 直流输出, 1W
供应商型号: CSJ-ST37847262
供应商: 海外现货
标准整包数: 1
TRACO POWER DC-DC模块 TDN 1-1213WI

TDN 1-1213WI概述

    TDN 1WI Series, 1 Watt DC/DC Converter 技术手册解析

    产品简介


    TDN 1WI 系列是一款紧凑型高效率DC/DC转换器,适用于需要高功率密度和严格电气隔离的应用场合。该系列提供1瓦特输出功率,具有全调节输出、内部保护机制及远程开关控制等功能。这些特性使其成为通信设备、工业自动化系统及医疗设备的理想选择。

    技术参数


    - 型号与规格
    - 尺寸:13.2 x 9.1 x 10.2 mm(紧凑DIP封装)
    - 输入电压范围:3.3 VDC 至 75 VDC(宽输入范围)
    - 输出电压与电流:根据具体型号不同,输出电压从3.3 VDC至±15 VDC,最大输出电流为300 mA
    - 效率:最高可达81%

    - 工作环境
    - 操作温度范围:-40°C 至 +90°C(无需降额)
    - 储存温度范围:-55°C 至 +125°C
    - 相对湿度:5% 至 95%(无冷凝)
    - 电气特性
    - 输入电流(空载):3.3 VDC、5 VDC及9 VDC型号为20 mA,24 VDC型号为10 mA,48 VDC型号为5 mA
    - 浪涌电压(1秒内最大):3.3 VDC及5 VDC型号为25 V,9 VDC及12 VDC型号为50 V,18 VDC及48 VDC型号为100 V
    - 反射纹波电流:3.3 VDC及5 VDC型号为15 mA,9 VDC及12 VDC型号为10 mA,18 VDC及48 VDC型号为5 mA
    - 放电噪声:符合EN 55032 A/B类标准
    - ESD:符合EN 61000-4-2标准,空气放电8 kV,接触放电6 kV
    - 快速瞬态/浪涌:符合EN 61000-4-4标准,±2 kV
    - 输出特性
    - 输出电压设置精度:±1%
    - 负载调整率:0.2%
    - 输入调整率:1%
    - 交叉调整率(双输出):5%(非对称负载时25%/100%)
    - 温度系数:±0.02%/K
    - 纹波和噪声:30 mVp-p(20 MHz带宽)

    产品特点和优势


    TDN 1WI 系列拥有以下几个显著特点和优势:
    - 紧凑设计:采用紧凑型DIP封装,适合空间受限的设计。
    - 高可靠性:可承受-40°C到+90°C的操作温度范围,在无降额的情况下保持性能稳定。
    - 广泛兼容性:满足UL 62368-1和UL 60950-1安全标准,且适用于各种工业标准和要求。
    - 高性能转换效率:最高可达81%的转换效率,减少能量损耗。

    应用案例和使用建议


    TDN 1WI 系列可应用于多种环境,如通信设备、工业自动化控制系统以及医疗仪器。例如,在一个医疗监测系统中,由于该系统的电源要求严格且空间有限,TDN 1WI可以提供可靠的电力转换和严格的电气隔离,确保设备正常运行。
    建议在选择TDN 1WI系列的具体型号时,考虑实际应用中的输入电压范围和所需的输出电压电流。此外,在布线设计上需注意散热问题,以确保在高温环境下也能正常工作。

    兼容性和支持


    TDN 1WI系列兼容广泛的工业标准,如UL 62368-1和UL 60950-1。厂商提供详细的技术支持和文档资源,包括安装指南、用户手册以及常见问题解答等,以便于用户进行安装和维护。

    常见问题与解决方案


    - Q: 在高温环境下使用时,如何确保转换器不损坏?
    - A: 使用符合规格的散热措施,确保转换器的工作温度不超过制造商推荐的温度范围。
    - Q: 需要多少输入电流?
    - A: 确保输入电流不超过推荐值,避免电源过载导致损坏。
    - Q: 如何检测转换器的输出是否正常?
    - A: 使用万用表测量输出电压和电流,确保其在额定范围内。

    总结和推荐


    TDN 1WI系列凭借其紧凑的设计、高效率和出色的电气特性,成为众多应用场合的理想选择。它不仅能够满足复杂应用场景下的需求,还具备优良的安全性和可靠性。强烈推荐在需要高密度电源转换和严格电气隔离的应用中使用TDN 1WI系列。

TDN 1-1213WI参数

参数
类型 -
输出方式 DC-DC
输出电流最大值 70mA
开关频率 -
最大容性负载 -
输出电压 15V
特性 Remote On/Off,SCP
转换效率 81%
输入电压最小值 4.5V~18V(DC)
输出总功率 -
输入电压最大值 18V
输出电压组数 1
散热方式 -
长*宽*高 13.2mm(长度)*9.1mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TDN 1-1213WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。
