TMV 2-0515SHI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMV 2HI系列, 4.5 → 5.5 V 直流输入, 15V 直流输出, 2W
供应商型号: SG-TMV 2-0515SHI
供应商: 国内现货
标准整包数: 10

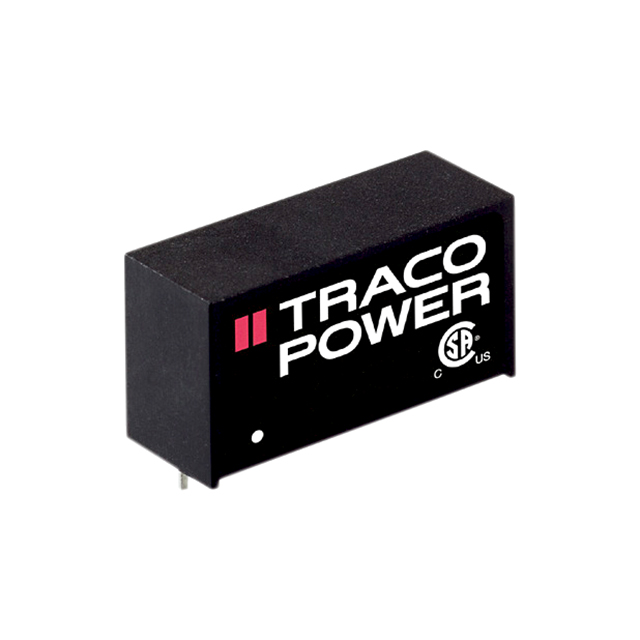

TRACO POWER DC-DC模块 TMV 2-0515SHI

TMV 2-0515SHI概述

    TMV 2HI 系列 DC/DC 转换器技术手册

    1. 产品简介


    TMV 2HI 系列是一款2瓦非稳压DC/DC转换器,专为工业应用而设计。这些转换器采用紧凑的SIP-7封装,具有非常高的输入输出隔离(最高可达5200 VDC),适用于IGBT应用。该系列产品符合行业标准引脚布局,并提供长达三年的产品保修期。

    2. 技术参数


    - 输入电压: 3.3VDC, 5.0VDC, 9.0VDC, 12VDC, 15VDC, 24VDC
    - 输出电压: 单路输出:3.3VDC, 5.0VDC, 9.0VDC, 12VDC, 15VDC;双路输出:±5.0VDC, ±9.0VDC, ±12VDC, ±15VDC, +15VDC / -9VDC
    - 最大输出电流: 500mA, 400mA, 222mA, 168mA, 132mA, 200mA, 112mA, 84mA, 66mA
    - 效率: 最高达85%
    - 工作温度范围: -40°C 到 +85°C
    - 存储温度范围: -55°C 到 +125°C
    - 浪涌电压: 5V模型最大9V;12V模型最大18V;15V模型最大20V;24V模型最大30V
    - 输入电流: 无负载时,5V模型35mA,12V模型17mA,15V模型16mA,24V模型12mA
    - 电压精度: ±5%最大
    - 电压平衡: 双路输出模型,平衡负载下0.1%典型/1%最大
    - 纹波和噪声: 100mVp-p最大
    - 短路保护: 连续,自动恢复
    - 安全认证: 符合CAN/CSA-C22.2 No 60950-1-07, 2nd ed; A1:2011;ANSI/UL No. 60950-1, 2nd ed.; A1:2011;IEC 60950-1:2005 (2nd edition); Am 1:2009;EN 60950-1:2006/A11:2009/A1:2010/A12:2011标准

    3. 产品特点和优势


    TMV 2HI系列具备多项优势:
    - 紧凑封装: 采用SIP-7封装,体积小,易于安装。
    - 高隔离度: 输入输出隔离电压达到5200 VDC,适用于高压环境。
    - 广泛适用性: 输出电压和电流可选,覆盖多种应用场景。
    - 高可靠性: 高达85%的转换效率和长寿命设计。
    - 安全认证: 通过多项国际安全认证,确保产品质量。

    4. 应用案例和使用建议


    TMV 2HI系列广泛应用于工业控制、电力系统、通信设备等领域。例如,在IGBT驱动电路中,可以利用其高隔离度特性确保系统的安全运行。
    使用建议:
    - 在设计应用时,需考虑输入和输出的电压和电流匹配,避免过载。
    - 由于输入电压范围较广,可以根据具体应用需求选择合适的输入电压型号。
    - 注意散热设计,特别是在高温环境下,避免因过热导致的故障。

    5. 兼容性和支持


    TMV 2HI系列兼容广泛的电子元器件和设备,确保其在复杂系统中的灵活应用。Traco Power公司提供详细的技术支持文档,包括安装指南、使用手册和认证文件,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    问题1: 如何处理启动时的浪涌电流?
    解决办法: 使用外部输入滤波电容来平滑启动过程。
    问题2: 输出电压不稳定怎么办?
    解决办法: 检查负载变化是否过大,如是,则增加外部电容以改善稳定性。

    7. 总结和推荐


    TMV 2HI系列DC/DC转换器凭借其紧凑的设计、高隔离度、广泛的应用范围和优异的安全认证,成为市场上备受青睐的产品。在多种工业应用中表现出色,尤其适用于需要高可靠性和安全性的场景。强烈推荐使用此系列转换器。
    通过以上分析,TMV 2HI系列不仅满足基本的技术要求,还在许多关键特性上表现出色。无论是在紧凑型设计、隔离能力还是在广泛应用方面,它都是一个值得信赖的选择。

TMV 2-0515SHI参数

参数
散热方式 -
输入电压最小值 5V(DC)
开关频率 -
输出方式 -
特性 SCP
输出电压组数 1
转换效率 78%
最大容性负载 -
输出总功率 -
输出电流最大值 132mA
输入电压最大值 5.5V
类型 -
输出电压 15V
长*宽*高 19.5mm(长度)*7.1mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMV 2-0515SHI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMV 2-0515SHI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMV 2-0515SHI TMV 2-0515SHI数据手册

TMV 2-0515SHI封装设计

查看详情并下载
Symbol
Footprint
3D Model
