首页  >  产品百科  >  TME 0305S

TME 0305S

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TME系列, 2.7 → 3.3 V 直流输入, 5V 直流输出, 1W
供应商型号: UA-TME 0305S
供应商: 海外现货
标准整包数: 1

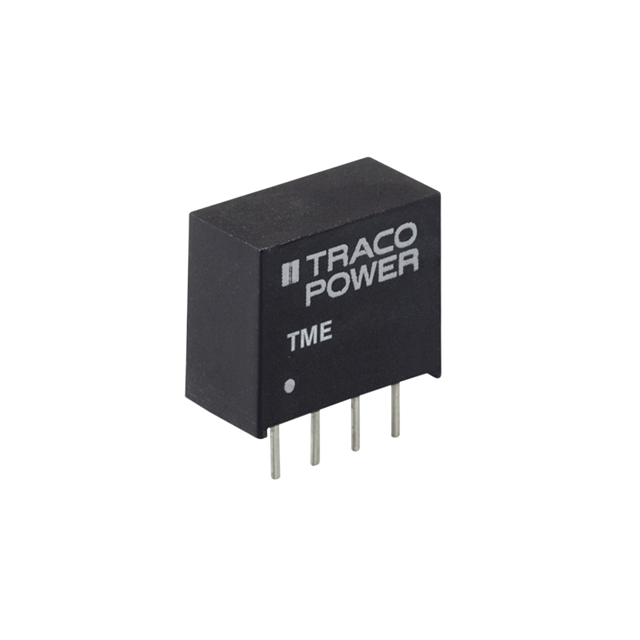

TRACO POWER DC-DC模块 TME 0305S

TME 0305S概述

    TME系列 DC/DC 转换器技术手册

    产品简介


    TME系列是TRACOPOWER推出的单端口封装(SIP)微型隔离式DC/DC转换器,其体积小巧,仅占用0.7平方厘米的电路板空间。这些转换器主要用于产生辅助、隔离的电压输出,适用于各种需要高效、可靠电源的应用场景。它们广泛应用于工业自动化、通信系统、医疗设备以及任何需要高效率和高稳定性的场合。

    技术参数


    - 输入电压:3.3VDC至24VDC
    - 输出电压:根据型号不同,范围为±10%的3.3VDC至15VDC
    - 输出电流:最大260mA至200mA
    - 效率:最高可达80%
    - 工作温度范围:-40°C 至 +85°C
    - 浪涌电压:3.3V模型下最大6V,5V模型下最大9V,12V模型下最大18V,24V模型下最大30V
    - 反向极性输入电流:最大0.3A
    - 短路保护:最大0.5秒
    - 温度系数:±0.01%/K至±0.02%/K
    - 纹波和噪声:最大150mVp-p
    - 启动温度范围:-50°C至+125°C

    产品特点和优势


    - 紧凑设计:占用非常小的空间,特别适合空间受限的应用环境。
    - 高效能:高达80%的效率确保了电力的有效利用。
    - 宽工作温度范围:-40°C 至 +85°C 的工作温度范围使它们能够适应各种严苛的环境条件。
    - 全表面贴装设计:确保了高可靠性。
    - 行业标准引脚布局:易于集成到现有系统中。
    - 严格的生产测试:100%烧入测试确保产品质量。
    - 环保设计:无铅,符合RoHS标准。

    应用案例和使用建议


    - 工业自动化:用于传感器和执行器的电源供应,以提供稳定的电压输出。
    - 通信系统:为各种网络设备提供可靠的直流电压。
    - 医疗设备:在需要严格控制电源稳定性的医疗设备中,TME系列转换器能够确保系统的正常运行。
    使用建议:
    - 确保输入电压稳定,避免频繁波动。
    - 在负载变化较大的情况下,适当调整输出电压以保持稳定。
    - 使用外部电容来减少反射输入纹波电流。

    兼容性和支持


    - TME系列转换器具有广泛的输入电压范围和多种输出电压选择,适用于多种不同的电源需求。
    - 厂商提供了全面的技术支持和3年产品保修,确保用户在购买后能够获得持续的支持和维护。

    常见问题与解决方案


    1. 问题:转换器启动时无法正常工作。
    解决方案:检查输入电压是否在规定范围内,确认所有连接正确无误。
    2. 问题:输出电压不稳定。
    解决方案:确认负载变化情况,适当调整输出电压设置,或者增加外部电容以稳定输出。
    3. 问题:发热严重。
    解决方案:检查散热措施是否到位,确保安装在通风良好的环境中。

    总结和推荐


    TME系列转换器凭借其高效的性能、紧凑的设计和广泛的适用范围,在市场上表现出色。其高效能、高可靠性以及对恶劣环境的强大适应能力使其成为各种应用的理想选择。因此,强烈推荐使用TME系列DC/DC转换器,特别是在那些对电源稳定性要求较高的场合。

TME 0305S参数

参数
转换效率 77%
类型 -
输入电压最大值 3.63V
输出方式 -
特性 SCP
散热方式 -
输出电压组数 1
输出电流最大值 200mA
开关频率 -
输出总功率 1W
输入电压最小值 3V
输出电压 5V
最大容性负载 -
长*宽*高 11.43mm*7.112mm*10.16mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TME 0305S厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TME 0305S数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TME 0305S TME 0305S数据手册

TME 0305S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.925 ¥ 66.4115
100+ $ 6.5125 ¥ 54.5748
500+ $ 6.1125 ¥ 51.2228
1000+ $ 5.675 ¥ 47.5565
库存: 63
起订量: 16 增量: 10
交货地:
最小起订量为:1
合计: ¥ 66.41
