THN 15-2421

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THN 15系列, 18 36 V 直流输入, ±5V 直流输出, 15W
供应商型号: SG-THN 15-2421
供应商: 国内现货
标准整包数: 10

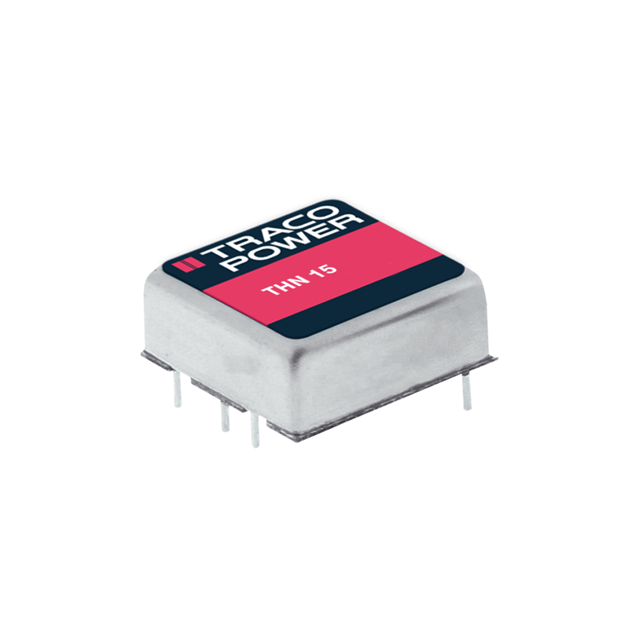

TRACO POWER DC-DC模块 THN 15-2421

THN 15-2421概述


    产品简介


    THN 15 系列是来自 Traco Power 的一款高效能 DC-DC 转换器模块。该系列具有极高的功率密度,提供 15W 输出功率,并封装在一个超紧凑的屏蔽金属壳体中。THN 15 系列具备宽输入电压范围、高效率(最高可达 91%)、温度适应性强等特点。这些转换器适用于移动设备、仪器仪表、通信和工业电子中的分布式电源架构等领域,特别是在电路板空间受限的应用场合。

    技术参数


    - 输入电压范围: 3.3 VDC 至 75 VDC
    - 输出电压: 单输出(3.3V至24V)及双输出(±5V至±24V)
    - 最大输出电流:
    - 3.3V/5VDC 模型:4000mA
    - 12V/15VDC 模型:1300mA
    - 24V/48VDC 模型:625mA(单输出)
    - 效率: 最高达 91%
    - 工作温度范围: -40°C 至 +85°C
    - 隔离电压: 输入/输出间 1500VDC
    - 隔离电容: 输入/输出 1000pF(典型值)
    - 隔离电阻: 输入/输出 1000MOhm(500VDC)
    - 启动电压:
    - 12V 模型:9.0VDC
    - 24V 模型:18.0VDC
    - 48V 模型:36.0VDC
    - 纹波噪声: 最大 100mV(带外部电容器)

    产品特点和优势


    THN 15 系列的主要特点是其极小的体积(仅 1.0” x 1.0” x 0.4”),使得它成为市面上最小封装的 15W 转换器之一。其高效率(最高可达 91%)和宽泛的工作温度范围(-40°C 至 +85°C)使其适用于各种恶劣环境。此外,THN 15 系列还支持远程开启/关闭功能,提供了灵活性和方便性。

    应用案例和使用建议


    THN 15 系列的典型应用场景包括移动设备、工业仪表和通信系统中的电源管理。由于其高集成度和小巧体积,适用于需要紧凑布局的设计。建议在使用时,根据具体的应用需求选择合适的型号,并注意外部电容器的选择以确保最佳性能。

    兼容性和支持


    THN 15 系列与多种标准接口兼容,可直接安装于标准电路板上。Traco Power 提供详尽的技术文档和支持服务,包括应用指南和安全认证文档,以帮助客户更好地使用和维护这些转换器。

    常见问题与解决方案


    - Q: THN 15 系列的启动电压是多少?
    - A: 12V 模型的启动电压为 9.0VDC,24V 模型为 18.0VDC,48V 模型为 36.0VDC。
    - Q: THN 15 系列的最大输出电流是多少?
    - A: 3.3V/5VDC 模型的最大输出电流为 4000mA,12V/15VDC 模型为 1300mA,24V/48VDC 模型为 625mA。

    总结和推荐


    THN 15 系列以其超紧凑的尺寸、高效率和宽输入电压范围,成为了一款高性能的 DC-DC 转换器。其广泛的适用性和可靠性使其成为众多应用领域的理想选择。我们强烈推荐在需要高功率密度且空间受限的应用中使用 THN 15 系列转换器。

THN 15-2421参数

参数
输出方式 -
输入电压最小值 24V(DC)
输入电压最大值 36V
输出电压 5V
散热方式 -
输出总功率 -
开关频率 -
输出电压组数 2
特性 Remote On/Off,OVP,SCP
转换效率 -
最大容性负载 -
输出电流最大值 1.5A,1.5A
类型 -
长*宽*高 25.4mm*25.4mm*9.9mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

THN 15-2421厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THN 15-2421数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THN 15-2421 THN 15-2421数据手册

THN 15-2421封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 39.34 ¥ 328.489
50+ $ 34.41 ¥ 287.3235
100+ $ 30.58 ¥ 255.343
500+ $ 27.84 ¥ 232.464
库存: 230
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 3284.89
