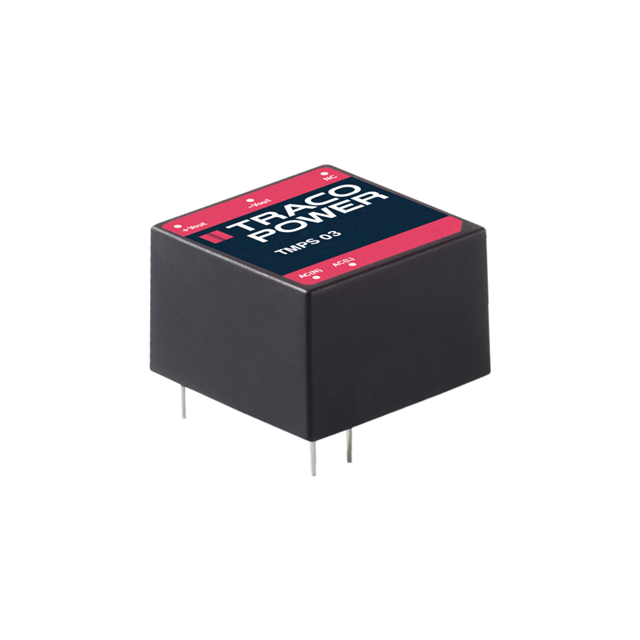

TMPS 03-124

产品分类: AC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 3W开关电源, 24V 直流输出电压 125mA输出电流, 1输出点
供应商型号: BN-TMPS 03-124
供应商: 海外现货
标准整包数: 1
TRACO POWER AC-DC模块 TMPS 03-124

TMPS 03-124概述


    产品简介


    TMPS 03系列:3瓦AC/DC电源模块
    TMPS 03系列是Traco Power公司生产的超紧凑型AC/DC电源模块,专为印刷电路板(PCB)安装设计。这些电源模块采用全封闭式塑料外壳,能够适应各种恶劣的工作环境。它们广泛应用于商业、工业电子产品中,尤其是在需要满足能源相关产品指令(ErP)的应用场合。

    技术参数


    - 输入电压范围:
    - AC范围:85 - 264 VAC(全范围)
    - DC范围:120 - 370 VDC(设计用于但未经认证)

    - 输入频率: 47 - 63 Hz

    - 功率消耗(无负载): 最大150 mW(符合ErP指令)

    - 输入浪涌电流:
    - 230 VAC时最大值为25 A
    - 115 VAC时最大值为15 A

    - 输入保护: T 1.0 A / 250 V
    - 输出规格:
    - 输出功率最大:3 W
    - 输出电压:3.3 VDC、5 VDC、9 VDC、12 VDC、15 VDC、24 VDC
    - 输出电流:
    - 3.3 VDC:900 mA(峰值1170 mA)
    - 5 VDC:600 mA(峰值780 mA)
    - 9 VDC:333 mA(峰值430 mA)
    - 12 VDC:250 mA(峰值320 mA)
    - 15 VDC:200 mA(峰值260 mA)
    - 24 VDC:125 mA(峰值160 mA)

    - 效率:
    - 3.3 VDC:70%
    - 5 VDC:72%
    - 9 VDC:77%
    - 12 VDC:78%
    - 15 VDC:78%
    - 24 VDC:78%
    - 温度系数: 最大±0.05%/K
    - 启动时间:
    - 230 VAC:最大200 ms
    - 115 VAC:最大200 ms
    - 纹波和噪声:
    - 最大值:70 mVp-p(20 MHz带宽)

    产品特点和优势


    TMPS 03系列电源模块具有以下显著特点和优势:
    1. 紧凑设计: 采用1英寸×1英寸的PCB封装,非常适合空间受限的应用。
    2. 低功耗: 无负载输入功率低于150 mW,符合ErP指令要求。
    3. 广泛的适用温度范围: -25°C至+70°C的操作温度范围,使其适用于多种环境。
    4. 高安全性: 符合EN 60335-1标准,可用于家用电器。
    5. EMI性能优秀: 满足EN 55022标准的B类要求。
    6. 双倍绝缘: 防护等级II准备,提高安全性和可靠性。
    7. 三包保修: 提供3年的产品保修期,确保客户满意度。

    应用案例和使用建议


    TMPS 03系列电源模块非常适合在需要高度可靠性的商业和工业电子设备中使用,例如自动化控制系统、医疗器械、监控系统等。为了最大化其性能,建议注意以下几点:
    1. 负载调整: 在实际应用中,根据具体负载需求选择合适的输出电压型号,以获得最佳效率。
    2. 散热管理: 尽管可以自然对流冷却,但在高温环境下使用时,仍需考虑额外的散热措施。
    3. 环境条件: 注意保持环境湿度不超过95%,并在极端温度条件下采取适当的防护措施。

    兼容性和支持


    TMPS 03系列电源模块已经通过了多项国际安全认证,如UL 60950-1、IEC 60950-1等。它与大多数主流的工业控制板和电路板相兼容。Traco Power公司提供详尽的技术支持文档,包括EMC测试报告和认证文件,确保用户能够在全球范围内无缝部署该产品。

    常见问题与解决方案


    以下是一些可能遇到的常见问题及其解决方案:
    1. 启动时过冲电压问题:
    - 原因: 启动时输出电压过高。
    - 解决方案: 调整输入电源的稳压设置,或者更换一个稳定性更好的输入电源。
    2. 输出电流峰值过高的问题:
    - 原因: 过载情况下的保护机制失效。
    - 解决方案: 检查负载电路是否有短路现象,必要时增加额外的保护装置。
    3. 温度超出工作范围:
    - 原因: 工作温度超过产品规格要求。
    - 解决方案: 确保电源模块工作在规定的温度范围内,如有必要,可添加风扇或其他散热设备。

    总结和推荐


    综上所述,TMPS 03系列是一款高度可靠的AC/DC电源模块,具备优异的性能、广泛的温度适应性和优秀的EMI性能。无论是在商业还是工业环境中,这款产品都是理想的选择。Traco Power公司不仅提供了详细的技术支持和认证文件,还承诺3年的质保期,这充分体现了其对产品质量的信心。因此,强烈推荐该产品给寻求高性能、高可靠性的电源解决方案的专业用户。

TMPS 03-124参数

参数
输出电压组数 1
输出总功率 3W
特性 Universal Input
输出电压 24V
输出方式 Fixed
输入电压最小值 85V~264V(AC),120V~370V(DC)
开关频率 -
转换效率 78%
最大容性负载 -
散热方式 -
类型 -
输出电流最大值 125mA
输入电压最大值 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

TMPS 03-124厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMPS 03-124数据手册

厂牌 PDF简要描述 下载
TRACO POWER AC-DC模块 TRACO POWER TMPS 03-124 TMPS 03-124数据手册

TMPS 03-124封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.2468 ¥ 155.6452
10+ $ 16.4197 ¥ 140.06
库存: 10
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 155.64
