TEN 8-7213WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 8WI系列, 43 → 160 V 直流输入, 15V 直流输出, 8W
供应商型号: SG-TEN 8-7213WI
供应商: 国内现货
标准整包数: 1

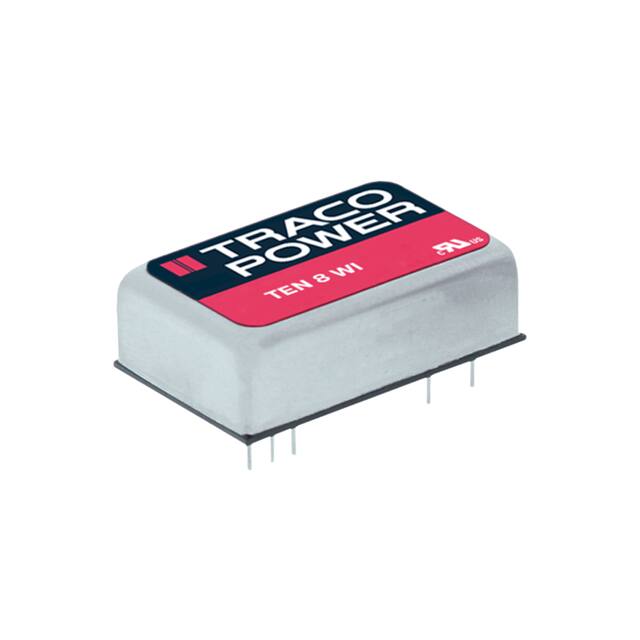

TRACO POWER DC-DC模块 TEN 8-7213WI

TEN 8-7213WI概述

    # 高效铁路及工业应用用DC/DC转换器——TEN 8WI系列

    产品简介


    TEN 8WI系列是8瓦特的直流/直流转换器模块,提供超宽输入电压范围(4:1),并采用行业标准DIP-24封装。该系列产品适用于多种高要求的应用场景,例如铁路和运输系统。它还广泛应用于无线网络、电信/数据通信、工业控制系统和测量设备等领域。

    技术参数


    输入参数
    - 输入电流(空载):9–36 VDC,3.3 VDC和5 VDC型号:40 mA典型值;其他型号:25 mA典型值。
    - 输入电流(满载):9–36 VDC型号:410 mA典型值;18–75 VDC型号:210 mA典型值;43–160 VDC型号:90 mA典型值。
    - 输入电压变化率(dv/dt):最大5 V/ms。
    - 启动电压:9–36 VDC型号:9.0 VDC(或更低);18–75 VDC型号:18 VDC(或更低);43–160 VDC型号:43 VDC(或更低)。
    - 过压保护(仅单输出型号):3.3 V输出:3.9 V;5 V输出:6.2 V;12 V输出:15 V;15 V输出:18 V。
    输出参数
    - 电压设定精度:±1 %。
    - 调节(输入变化,负载变化):输入变化时最大0.2 %;负载变化时最大0.5 %(单输出型号),1 %(平衡负载)(双输出型号);负载交叉变化时最大5 %。
    - 最小负载:无需最小负载。
    - 温度系数:±0.02 %/K。
    - 纹波噪声(20 MHz带宽):24/48 VDC型号:50 mVp-p典型值;110 VDC型号:75 mVp-p典型值。
    - 启动时间:电源开启时:450毫秒典型值;远程开启时:5毫秒典型值。
    - 瞬态响应(25%负载阶跃变化):250微秒典型值。
    - 短路保护:无限期(自动恢复)。
    - 过载保护:Iout最大值的150 %。
    一般规格
    - 温度范围
    - 操作:-40°C至+85°C
    - 外壳温度:+105°C最大值
    - 存储:-55°C至+125°C
    - 功率降额:在+70°C以上为3%/K。
    - 热阻抗
    - 自然对流:18.2°C/W
    - 带散热片的自然对流:15.8°C/W
    - 湿度(非冷凝):相对湿度最大95 %。
    - 隔离电压:输入/输出 1500 VDC(60秒)。
    - 隔离电阻:输入/输出 >1000 MΩ。
    - 隔离电容:输入/输出 1500 pF最大值。
    - 开关频率:300 kHz典型值(脉冲宽度调制PWM)。

    产品特点和优势


    TEN 8WI系列具有多项显著的优势:
    - 超高效率:最高可达88%,确保能效最大化。
    - 宽输入电压范围:4:1的输入电压范围使其适用于多种供电环境。
    - 高可靠性:符合EN 50155和EN 50121-3-2标准,确保在恶劣环境中稳定运行。
    - 防护特性:具备过压保护、欠压锁定电路和短路保护等多种安全机制。
    - 低功耗设计:无需最小负载即可正常工作,减少能源浪费。
    - 温度适应性强:-40°C到+85°C的工作温度范围确保在极端环境下依然表现优异。
    - 紧凑封装:DIP-24金属封装设计,节省空间,便于集成。

    应用案例和使用建议


    应用案例
    - 铁路和运输系统:满足EN 50155标准,适用于机车车辆和其他轨道交通设备。
    - 电信/数据通信:保障信号传输的稳定性。
    - 工业控制系统:适用于自动化生产线和复杂控制系统的电源需求。
    - 测量设备:为精密仪器提供稳定的电力供应。
    使用建议
    - 优化布线:为确保最佳的电磁兼容性,建议合理布线并使用适当的滤波组件。
    - 散热设计:考虑到较高的功率损耗,合理设计散热系统以保证长期稳定运行。
    - 负载匹配:根据实际负载情况选择合适的输出电压,避免电压过高或过低导致的问题。

    兼容性和支持


    - 兼容性:TEN 8WI系列与多种电子元器件兼容,特别是在铁路和工业自动化系统中。
    - 技术支持:提供详细的用户手册和技术文档,并通过官方网站提供最新的支持和服务信息。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:输入电压范围限制
    - 解决方案:确保电源输入在指定范围内,可参考技术手册中的输入电压范围表进行设置。

    2. 问题:过载保护误触发
    - 解决方案:检查输出负载是否超出规范范围,并调整负载以避免误触发过载保护。
    3. 问题:电磁干扰严重
    - 解决方案:适当添加外部输入电容器,参照应用指南中的指导进行安装。

    总结和推荐


    综上所述,TEN 8WI系列作为一款高性能、高可靠性的DC/DC转换器,不仅满足了铁路和工业应用的严苛要求,还提供了广泛的应用场景。该产品在设计上充分考虑了用户的实际需求,结合其出色的电气特性,使之成为同类产品中的佼佼者。无论是对于铁路系统还是工业自动化领域,我们强烈推荐选用TEN 8WI系列DC/DC转换器。

TEN 8-7213WI参数

参数
输出总功率 -
输出方式 -
散热方式 -
输出电压组数 1
最大容性负载 -
类型 -
输出电压 15V
输入电压最大值 160V
输出电流最大值 533mA
开关频率 -
输入电压最小值 72V(DC)
转换效率 86%
特性 Remote On/Off,OCP,OVP,SCP,UVLO
长*宽*高 32mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
