首页  >  产品百科  >  THL 3-2415WISM

THL 3-2415WISM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THL 3WISM系列, 9 → 36 V 直流输入, 24V 直流输出, 3W
供应商型号: SG-THL 3-2415WISM
供应商: 期货订购
标准整包数: 10

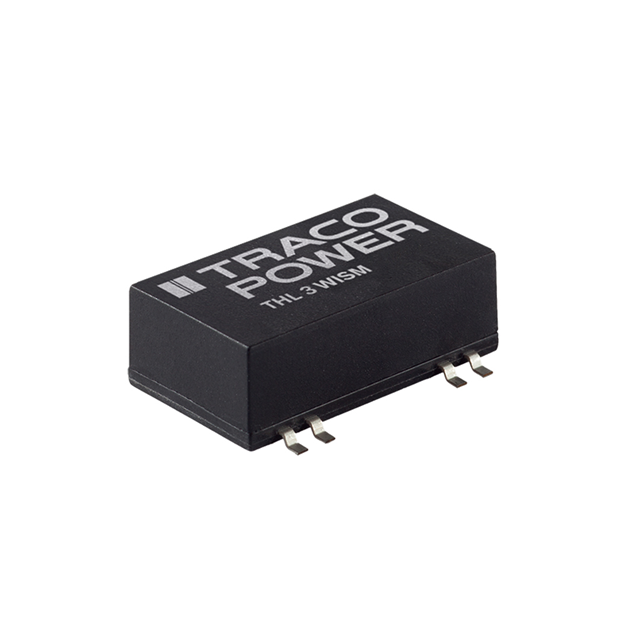

TRACO POWER DC-DC模块 THL 3-2415WISM

THL 3-2415WISM概述


    产品简介


    THL 3WI(SM)系列3瓦直流/直流转换器 是一款高性能的小型化电源转换模块,适用于多种工业和通信应用。其主要功能包括输入电压范围宽广、完全稳压输出、高隔离度和远程控制功能等。这些转换器可广泛应用于数据通信、电信设备、仪器仪表及工业电子产品等领域。

    技术参数


    - 输入电压范围:4:1超宽输入电压范围(24 VDC 或 48 VDC)
    - 输出电压:可选3.3 VDC、5.0 VDC、12 VDC、±5 VDC、±12 VDC 和 ±15 VDC
    - 最大输出电流:250 mA 到 600 mA 不等
    - 效率:最高可达80%
    - 工作温度范围:-40°C 至 +85°C
    - 浪涌电压:24 V 模型50 V,48 V 模型100 V
    - 短路保护:无限制,自动恢复
    - 隔离电压:输入/输出 1500 VDC
    - 纹波和噪声:最高50 mVp-p
    - 开关频率:350 kHz
    - 封装:SMD 或 DIP 封装
    - 环境合规性:符合RoHS和REACH标准

    产品特点和优势


    THL 3WI(SM)系列的主要优势包括:
    - 紧凑设计:采用SMD或DIP封装,节省空间,适合各种应用。
    - 宽输入电压范围:使得该转换器可以在不同的供电环境中稳定工作。
    - 高隔离度:提供1500 VDC的输入/输出隔离,提高了系统的安全性和可靠性。
    - 远程控制功能:具备远程启动/停止控制,方便系统管理。
    - 易用性:自带内部滤波器,无需外部组件即可满足EN55022标准,简化设计过程。

    应用案例和使用建议


    THL 3WI(SM)系列适合用于多种工业和通信设备,例如:
    - 数据通信设备
    - 电信设备
    - 仪器仪表
    - 工业控制系统
    使用建议:
    - 在选择特定型号时,应注意输入电压范围和所需输出电压,确保所选型号符合系统要求。
    - 鉴于纹波和噪声控制的重要性,在敏感的应用中可能需要额外的滤波器以减少干扰。

    兼容性和支持


    THL 3WI(SM)系列在设计上与多种电子设备兼容,可以方便地集成到现有的系统中。厂商提供了详细的文档和技术支持,确保用户能够顺利安装和使用该产品。此外,Traco Power还提供了长期的产品保修服务,增强了用户的信心。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - Q1: 设备无法启动?
    - A1: 检查输入电压是否在指定范围内,确认所有连接正确。
    - Q2: 输出电压不稳定?
    - A2: 检查负载情况,确保负载在额定范围内;检查输入电压是否正常。
    - Q3: 短路保护不起作用?
    - A3: 检查是否有外部故障,如接线错误或负载异常。

    总结和推荐


    综上所述,THL 3WI(SM)系列是一款高性能、多功能的直流/直流转换器,具有紧凑设计、宽输入电压范围、高隔离度和易用性等特点。它适用于多种工业和通信应用,特别适合对电源稳定性要求较高的场合。强烈推荐给需要高效、可靠电源解决方案的设计工程师和系统集成商。

THL 3-2415WISM参数

参数
特性 Remote On/Off,SCP
开关频率 350KHz(Typ)
输出电压组数 1
输出总功率 3W
输出方式 Fixed
输入电压最小值 18V
转换效率 80%
类型 -
散热方式 -
输入电压最大值 36V
输出电压 24V
输出电流最大值 125mA
最大容性负载 -
长*宽*高 24mm(长度)
安装方式 贴片安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 管装

THL 3-2415WISM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THL 3-2415WISM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THL 3-2415WISM THL 3-2415WISM数据手册

THL 3-2415WISM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 20.05 ¥ 167.4175
100+ $ 17.45 ¥ 145.7075
500+ $ 15.89 ¥ 132.6815
1000+ $ 14.08 ¥ 117.568
库存: 0
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 0
直接购买
加入购物车
