TRN 1-4813SM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TRN 1SM系列, 36 → 75 V 直流输入, 15V 直流输出, 1W
供应商型号: SG-TRN 1-4813SM
供应商: 国内现货
标准整包数: 10

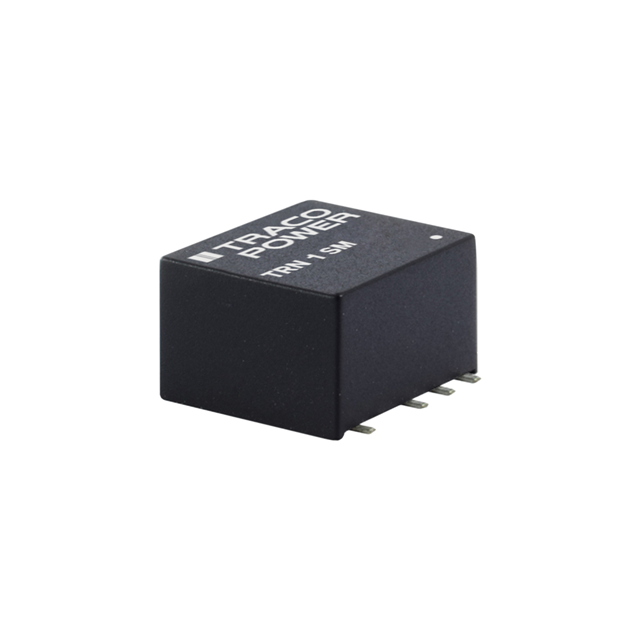

TRACO POWER DC-DC模块 TRN 1-4813SM

TRN 1-4813SM概述

    TRN 1SM系列1瓦特DC/DC转换器技术手册

    1. 产品简介


    TRN 1SM系列是专为紧凑型设计而研发的高可靠性DC/DC转换器,输出功率达到1瓦特。这些转换器采用紧凑的表面贴装(SMD)封装,尺寸仅为11.9 x 11.3 x 8.0毫米,具备完全受控的输出电压。其输入电压范围广泛,覆盖4.5至75 VDC的不同应用场景,适合各种工业和消费电子产品。其核心优势在于其宽输入电压范围、高隔离度、短路保护功能以及优异的温度适应能力。

    2. 技术参数


    | 参数 | 值 |

    | 输入电压范围 | 4.5-13.2 VDC, 9-18 VDC, 18-36 VDC, 36-75 VDC |
    | 输出电流最大值 | 15 VDC时70 mA |
    | 工作环境温度 | -40°C至+90°C |
    | 短路保护 | 支持 |
    | 隔离电压 | 1600 VDC |
    | 开机时间 | 15 ms最大(5 ms典型) |
    | 效率 | 77%至83% |

    3. 产品特点和优势


    - 紧凑设计:TRN 1SM系列采用SMD封装,尺寸仅为1.07立方厘米,非常适合空间受限的应用。
    - 高可靠性:全负载操作可靠至90°C环境温度,具有宽输入电压范围(2:1),无需最小负载要求。
    - 高隔离度:具备1600 VDC的I/O隔离电压,适用于需要高安全隔离的应用。
    - 广泛的应用场景:从工业控制到通信设备,TRN 1SM系列提供了广泛的适用性。

    4. 应用案例和使用建议


    - 工业控制:如PLC系统中的电源模块,能够承受高输入电压并提供稳定可靠的输出电压。
    - 通信设备:适用于通信设备中的电源模块,提供宽输入电压范围,确保在不同供电条件下的稳定性。
    - 便携式设备:例如笔记本电脑充电器,可应对各种输入电压,保证稳定的输出。
    使用建议:
    - 在选择具体型号时,根据所需的输入电压范围和输出电压精度进行匹配。
    - 考虑到热管理和负载变化,确保散热措施和负载变化管理得当。

    5. 兼容性和支持


    TRN 1SM系列可以与多种电子元器件和其他设备兼容,特别是针对特定的输入电压和输出电流需求。Traco Power公司提供3年的产品保修,同时符合IEC/EN 62368-1和UL 60950-1标准,确保了产品的长期可靠性和安全性。有关详细的技术支持和服务,请访问Traco Power官网。

    6. 常见问题与解决方案


    - 问题:如何确定最适合的型号?
    - 解决办法:根据具体的应用需求,如输入电压范围、输出电压和电流要求,来选择最合适的型号。

    - 问题:在高温环境下工作会有什么影响?
    - 解决办法:确保适当的散热措施,如加装散热片或采用自然对流冷却方式。

    7. 总结和推荐


    TRN 1SM系列DC/DC转换器凭借其紧凑设计、高可靠性、宽输入电压范围以及高隔离度等特点,在多个领域具有显著的应用价值。特别是在工业控制和通信设备中,其优异的性能和稳定性使其成为首选电源解决方案。我们强烈推荐这一系列产品用于任何需要高效、稳定和紧凑电源模块的应用场景。

TRN 1-4813SM参数

参数
输入电压最小值 48V(DC)
输出方式 -
输出电压组数 1
特性 SCP
类型 -
转换效率 81%
输出电压 15V
输入电压最大值 75V
输出电流最大值 70mA
输出总功率 -
散热方式 -
开关频率 -
最大容性负载 -
长*宽*高 11.9mm(长度)*11.3mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TRN 1-4813SM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TRN 1-4813SM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TRN 1-4813SM TRN 1-4813SM数据手册

TRN 1-4813SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.48 ¥ 95.858
100+ $ 9.51 ¥ 79.4085
500+ $ 8.86 ¥ 73.981
1000+ $ 8.49 ¥ 70.8915
库存: 80
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 958.58
