首页  >  产品百科  >  TEL 2-2411

TEL 2-2411

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEL 2系列, 18 → 36 V 直流输入, 5V 直流输出, 2W
供应商型号: CSJ-ST40686358
供应商: 海外现货
标准整包数: 1

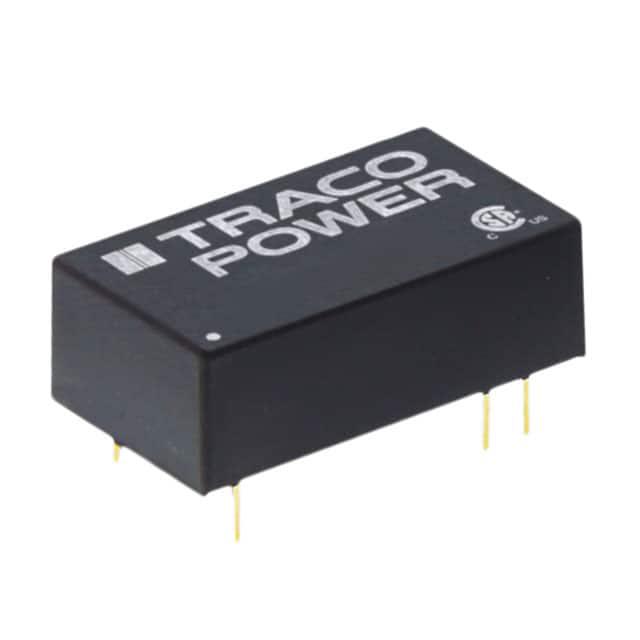

TRACO POWER DC-DC模块 TEL 2-2411

TEL 2-2411概述

    TEL 2 Series 2 Watt DC/DC Converter 技术手册

    1. 产品简介


    TEC 2系列是一组紧凑型隔离式2瓦特DC/DC转换器,采用低轮廓DIP-16塑料封装。每个转换器仅需要3.25平方厘米的PCB空间,提供了完整的DC/DC转换解决方案,无需任何外部组件。这些转换器具有宽输入范围和紧密调节的输出电压,适用于工业和消费电子中的许多成本敏感型应用。TEL 2系列共包含28种不同型号,可提供3.3VDC、5VDC、12VDC和15VDC等多种输出选项。

    2. 技术参数


    输入规格
    - 输入电流(满载/空载):
    - 5V输入模型:600mA/40mA(典型值)
    - 12V输入模型:220mA/20mA(典型值)
    - 24V输入模型:110mA/10mA(典型值)
    - 48V输入模型:55mA/8mA(典型值)
    输出规格
    - 输出电压精度:±2%(最大值)
    - 输出电压调整:±0.5%(输入电压变化时)
    - 负载调整率:单输出模型:±0.75%(最大值)
    - 双输出模型:±2.0%(平衡负载)
    - 纹波和噪声(20MHz带宽):50mVpp(最大值)
    - 温度系数:±0.02%/K
    - 短路保护:无限时,自动恢复
    - 最小负载:额定最大电流的25%
    - 容性负载:根据不同输出电压有不同的限制
    一般规格
    - 工作温度范围:-40°C到+80°C
    - 存储温度范围:-55°C到+105°C
    - 湿度:非冷凝条件下,最高相对湿度为95%

    3. 产品特点和优势


    TEL 2系列的主要特点是其超紧凑的DIP-16塑料封装和广泛的输入范围。这些转换器提供完全隔离的输出,以实现高效和安全的电力传输。它们还具备低纹波和噪声水平,符合EN55032和FCC部分15标准,从而确保电磁兼容性。这些转换器能够在-40°C到+80°C的工作温度范围内正常工作,具备良好的可靠性。

    4. 应用案例和使用建议


    TEL 2系列适用于各种工业和消费电子应用,如通信设备、仪器仪表、医疗设备等。使用建议如下:
    - 在设计电路时,确保选用合适的输入电压和输出电流,以满足系统需求。
    - 注意保持足够的散热,特别是在高负载情况下,避免过热损坏。
    - 使用适当的电容值来满足输出电容的要求,确保稳定性和减少纹波。

    5. 兼容性和支持


    TEL 2系列与其他标准DIP-16封装的电子元器件具有良好的兼容性。Traco Power公司为其提供了3年的产品保修,并通过其网站提供了详细的认证文档和技术支持。

    6. 常见问题与解决方案


    - 问题:设备启动时无法正常工作。
    - 解决方案:检查输入电压是否处于规定的启动电压范围内,确保接线无误。
    - 问题:输出电压不稳定。
    - 解决方案:检查负载变化是否过大,确保负载变化在规定的范围内。同时,确保使用合适容量的电容进行滤波。

    7. 总结和推荐


    总体而言,TEL 2系列是一款高性能、高可靠性的DC/DC转换器,特别适合于对空间和性能要求较高的应用场合。其紧凑的设计、宽输入范围和优秀的电气特性使其在市场上具备很强的竞争优势。推荐在各类工业和消费电子产品中使用此款转换器,特别是对于需要高可靠性和电磁兼容性的应用场合。

TEL 2-2411参数

参数
散热方式 -
特性 SCP
最大容性负载 -
输出总功率 2W
输出电流最大值 400mA
转换效率 77%
输入电压最小值 18V
类型 -
输出电压组数 1
开关频率 -
输出方式 -
输出电压 5V
输入电压最大值 36V
长*宽*高 23.8mm(长度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEL 2-2411厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEL 2-2411数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEL 2-2411 TEL 2-2411数据手册

TEL 2-2411封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.026 ¥ 51.0398
库存: 48
起订量: 9 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.03
