首页  >  产品百科  >  THN 15-2411WI

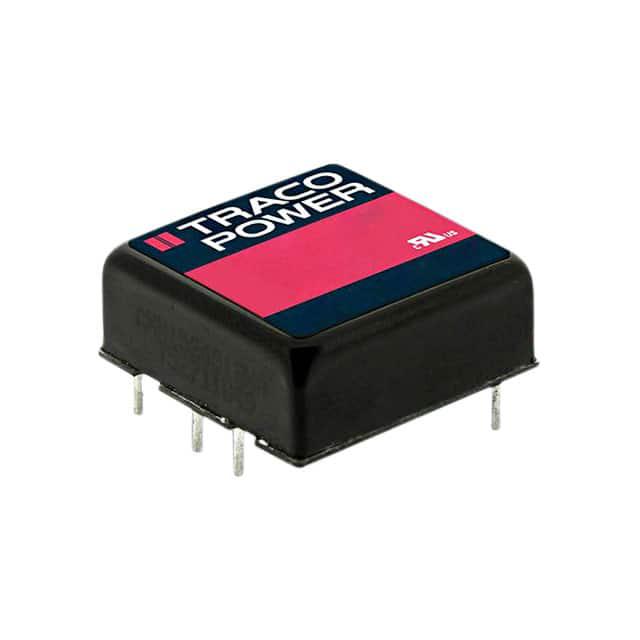

THN 15-2411WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THN 15WI系列, 9 → 36 V 直流输入, 5V 直流输出, 15W
供应商型号: SG-THN 15-2411WI
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 THN 15-2411WI

THN 15-2411WI概述


    产品简介


    THN 15WI系列是15瓦特DC/DC转换器模块,代表高性能电源转换的新标准。该系列产品具备超紧凑尺寸(仅1.0" x 1.0" x 0.4"),提供屏蔽金属外壳和隔离基板,适用于多种应用领域。主要应用包括电池供电设备、移动仪器仪表、通信和工业电子中的分布式电源架构等。

    技术参数


    - 输入电压范围: 9-36 VDC 或 18-75 VDC
    - 输出电压范围:
    - 单路输出:3.3 VDC, 5.0 VDC, 12 VDC, 15 VDC, 24 VDC
    - 双路输出:±5 VDC, ±12 VDC, ±15 VDC, ±24 VDC
    - 最大输出电流: 从625 mA到4000 mA不等
    - 效率: 高达91%
    - 工作温度范围: -40°C 到 +85°C
    - I/O隔离电压: 1500 VDC
    - 输入滤波: 兼容EN 55032标准A和B类噪声规范
    - 保护功能: 短路保护、过压保护、远程开关控制等

    产品特点和优势


    THN 15WI系列的主要特点是其超紧凑设计和高效率,可节省50%以上的电路板空间。其具有广泛的输入电压范围,能适应不同电压需求的应用场合。独特的散热设计使其能够在极端温度条件下稳定工作。此外,该系列还提供了可调节的输出电压和远程开关控制功能,进一步提升了应用灵活性。

    应用案例和使用建议


    THN 15WI系列广泛应用于各种需要高效电源转换的场合,例如便携式设备和工业自动化系统。针对某些应用场合,如通信设备和医疗器械,建议在设计时充分考虑散热要求,并选择合适的外部输入电容器以满足EN 55032标准的噪声限制。同时,为了确保最佳性能,在设计电路时应根据实际应用需求合理配置外部组件。

    兼容性和支持


    该系列产品与现有设备具有良好的兼容性,并已通过多项国际安全标准认证。Traco Power公司为客户提供三年的产品保修服务。对于大规模采购的客户,可提供预先安装散热片的定制服务。详细的技术支持信息和订单编码可在Traco Power官方网站上找到。

    常见问题与解决方案


    1. Q: 开机启动时间过长
    - A: 检查输入电压是否符合规范,尝试降低外部负载容量以缩短启动时间。
    2. Q: 输出电压不稳定
    - A: 确认所有连接稳固且无松动,检查输入电源质量,必要时添加额外的滤波器。
    3. Q: 输出电流过小
    - A: 查看输出电压设置是否正确,调整输出电压至合适水平。

    总结和推荐


    THN 15WI系列DC/DC转换器以其超紧凑的设计、高效的性能以及广泛的应用范围,在众多高性能电源模块中脱颖而出。无论是对空间有严格要求的应用还是对效率有较高要求的场合,THN 15WI系列都是理想的选择。强烈推荐此系列产品用于需要高效率、高可靠性的电源转换应用中。

THN 15-2411WI参数

参数
输出电压 5V
输出电流最大值 3A
输入电压最大值 36V
输出电压组数 1
特性 远程开/关,OVP,SCP
开关频率 -
类型 -
散热方式 -
输出方式 -
最大容性负载 -
输出总功率 15W
输入电压最小值 18V
转换效率 86%
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

THN 15-2411WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THN 15-2411WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THN 15-2411WI THN 15-2411WI数据手册

THN 15-2411WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 37.51 ¥ 313.2085
50+ $ 32.88 ¥ 274.548
100+ $ 30.12 ¥ 251.502
500+ $ 27.17 ¥ 226.8695
库存: 171
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 3132.08
