首页  >  产品百科  >  TEC 2-4821WI

TEC 2-4821WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEC 2WI系列, 18 → 75 V 直流输入, 5V 直流输出, 2W
供应商型号: SG-TEC 2-4821WI
供应商: 国内现货
标准整包数: 10

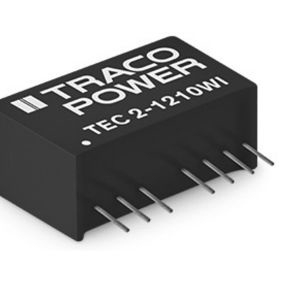

TRACO POWER DC-DC模块 TEC 2-4821WI

TEC 2-4821WI概述

    # 电子元器件产品技术手册:TEC 2WI 系列 DC/DC 转换器

    产品简介


    基本介绍
    TEC 2WI 系列是 Traco Power 公司推出的一款高性能、高效率的 DC/DC 转换器。该系列产品专为实现更低成本、更高效率和更优性能而设计,主要应用于各种工业控制、通信设备和嵌入式系统中。TEC 2WI 采用紧凑的 SIP-8 封装形式,具有极高的可靠性,适用于广泛的电压输入范围,使其成为各类电子设备的理想选择。
    应用领域
    - 工业自动化控制
    - 通信设备
    - 嵌入式系统
    - 医疗设备
    - 电力供应系统

    技术参数


    输入特性
    - 输入电流(空载):12 V 模型:35 mA(典型值)
    - 浪涌电压(最大1秒):12 V 模型:25 V;24 V 模型:50 V;48 V 模型:100 V
    - 启动电压:12 V 模型:4.5 V(或更低);24 V 模型:9 V(或更低);48 V 模型:18 V(或更低)
    - 欠压关断阈值:12 V 模型:2-4 V;24 V 模型:6-8 V;48 V 模型:13-17 V
    - 输入滤波电容器:建议使用 220 µF/100V 的尼吉康(Nippon Chemi-Con KY)
    输出特性
    - 输出电压精度:±1%(最大值)
    - 输入变化时的调节率:0.2%(最大值)
    - 负载变化时的调节率:单输出:1%(最大值);双输出:1%(平衡负载,最大值)
    - 温度系数:±0.02%/K(最大值)
    - 纹波和噪声(带宽 20 MHz):75 mVp-p(典型值)
    - 启动时间:电源开启:10 ms(典型值)/20 ms(最大值);远程开启:10 ms(典型值)/20 ms(最大值)
    - 瞬态响应时间(25%负载步进变化):500 μs(典型值)
    - 电流限制:130-230% 额定输出电流(最大值)
    - 短路保护:连续,自动恢复
    通用规格
    - 温度范围(自然对流,20 LFM,0.1 m/s):-40°C 至 +93°C
    - 外壳温度:+105°C(最大值)
    - 存储温度:-55°C 至 +125°C
    - 降额曲线:在 84°C 以上以 4.8%/K 降额
    - 湿度:5%-95% 相对湿度(非冷凝)
    - 隔离电压:输入/输出隔离电压:1600 VDC(60 秒测试)
    - 隔离电阻(输入/输出):最小 1 GOhm
    - 隔离电容(输入/输出):最大 50 pF
    - 可靠性:计算出的 MTBF(MIL-HDBK-217F,在 +25°C 下,地面良性环境):6,621,000 小时
    - 开关频率:最低 100 kHz(脉冲频率调制)

    产品特点和优势


    - 高效率:与现有产品相比,TEC 2WI 系列的效率提升了超过 20%,特别是在低负载条件下仍能保持较高的效率。
    - 宽输入电压范围:4:1 输入电压范围,满足各种不同电压需求的应用场景。
    - 扩展的工作温度范围:从 -40°C 到 +93°C,适合严苛的环境条件。
    - 全负载调节:在 0% 到 100% 负载范围内均能实现完全调节,无最小负载要求。
    - 全面的安全防护:包括短路保护、过温保护等安全措施。
    - 兼容性:通过 IEC/EN 62368-1 认证,满足全球主要标准。

    应用案例和使用建议


    应用案例
    TEC 2WI 系列适用于多种应用场景,如工业控制系统中的传感器模块、通信设备中的电源单元、医疗设备中的电源供给等。例如,在医疗设备中,这些转换器可以为各种传感器和监测设备提供稳定可靠的电源。
    使用建议
    1. 散热管理:确保良好的散热条件,特别是当设备处于高负载状态下运行时。
    2. 滤波处理:使用适当的输入滤波电容器来降低输入端的电磁干扰。
    3. 环境适应性:在极端温度环境下使用时,注意监控设备的温度,避免因高温导致的降额。

    兼容性和支持


    兼容性
    TEC 2WI 系列具有与多种设备和系统的良好兼容性,尤其适合需要高可靠性的工业和商业应用。
    支持和维护
    Traco Power 为其产品提供了 3 年的产品保修期。如有任何技术问题,用户可以通过 Traco Power 官方网站获取技术支持文档、用户手册和常见问题解答。

    常见问题与解决方案


    问题1:启动电压范围较窄
    - 解决方案:检查电源输入是否符合启动电压要求,确认所有连接是否正确。
    问题2:输出电压不稳定
    - 解决方案:确保输入电压在规定范围内,同时检查是否有外部电磁干扰影响输出稳定性。
    问题3:设备过热
    - 解决方案:改善设备散热条件,确保安装位置有足够的通风空间,避免长时间满载运行。

    总结和推荐


    综合评估
    TEC 2WI 系列 DC/DC 转换器以其高效能、高可靠性和宽工作温度范围等特性脱颖而出,特别适合工业和商业环境中对电源稳定性有较高要求的应用场景。其出色的电气性能和灵活的输入电压范围使得它能够满足绝大多数用户的需求。
    推荐结论
    强烈推荐使用 TEC 2WI 系列 DC/DC 转换器,尤其是在那些需要高效率和宽输入电压范围的场合。此外,Traco Power 提供的优质售后服务和长达 3 年的产品保修也为用户提供了极大的信心保障。

TEC 2-4821WI参数

参数
散热方式 -
输出电压组数 2
输出电压 5V
输出总功率 2W
输出电流最大值 200mA,200mA
输入电压最小值 18V
最大容性负载 -
开关频率 100KHz(Min)
特性 远程开/关,SCP
类型 -
输出方式 Fixed
转换效率 80%
输入电压最大值 75V
长*宽*高 21.8mm*9.1mm*11.2mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售

TEC 2-4821WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEC 2-4821WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEC 2-4821WI TEC 2-4821WI数据手册

TEC 2-4821WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 10.79 ¥ 90.0965
100+ $ 8.99 ¥ 75.0665
500+ $ 8.34 ¥ 69.639
1000+ $ 7.63 ¥ 63.7105
库存: 20
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 900.96
