TIS 500-124-230

产品分类: AC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 导轨电源, TIS系列, 24V 直流输出, 187 → 264V 交流输入
供应商型号: 3288203
供应商: 欧时
标准整包数: 1

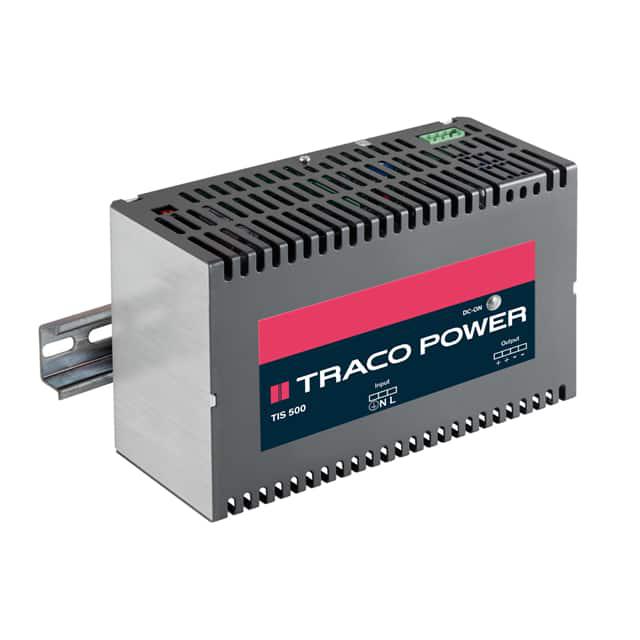

TRACO POWER AC-DC模块 TIS 500-124-230

TIS 500-124-230概述


    产品简介


    Traco Power的TIS系列工业电源是专为工业过程控制和机床设计而开发的开关模式电源,采用DIN导轨安装方式。该系列提供50至600瓦的功率范围,输出电流包括2 A、3 A、6 A、12 A、20 A和24 A(24 VDC型号)。TIS系列拥有非常低的纹波噪声和符合EN 61000-6-3和EN 61000-6-4标准的电磁干扰抑制能力,工作温度范围从-25°C到+70°C。根据不同的应用需求,用户可以通过选配的红备模块、信号模块和直流不间断电源模块来实现特定系统要求。

    技术参数


    - 输入电压:TIS 50: 93 - 264 VAC;TIS 75、150、300、600: 93 - 132 VAC / 187 - 264 VAC;TIS 500-124-230: 187 - 264 VAC;TIS 500-124-115: 93 - 132 VAC
    - 输入频率:47 - 63 Hz
    - 输出电压调整范围:12 VDC型号: 12 - 14 VDC;24 VDC型号: 24 - 28 VDC;48 VDC型号: 48 - 52 VDC;72 VDC型号: 60 - 76 VDC
    - 纹波和噪声(20 MHz带宽):<50 mV pk-pk
    - 效率:TIS 50 ... TIS 300: 85%;TIS 500: 90%;TIS 600: 90%
    - 工作温度范围:-25°C至+70°C
    - 存储温度范围:-25°C至+85°C
    - 湿度(非凝露):最大95%相对湿度
    - 开关频率:80 kHz(脉冲宽度调制)

    产品特点和优势


    TIS系列的优势在于其高可靠性、广泛的适用范围及强大的功能性。特别是其具备的低纹波噪声、广泛的电压和电流输出选择、以及优异的EMI性能,使其适用于各种恶劣工业环境下的敏感负载。此外,通过选配不同模块,可以轻松实现冗余、信号检测和不间断电源等功能,极大提高了系统的稳定性和可扩展性。

    应用案例和使用建议


    应用案例
    1. 自动化生产线:TIS系列被广泛应用于自动化生产线,确保每个工位的电源供应稳定可靠。
    2. 数据通信中心:在需要冗余供电和电池后备的电信设备中,TIS系列通过集成红备模块和UPS功能,确保持续可靠的电力供应。
    3. 医疗器械设备:对于医疗设备,TIS系列的高效率和稳定的电源输出保证了设备运行的安全性和可靠性。
    使用建议
    1. 冗余设计:在关键应用场合下,推荐配置多个单元并联以实现真正的N+1冗余操作,这样可以在单个单元故障时自动切换至其他单元,保持系统连续运行。
    2. 监控与保护:在需要对系统状态进行远程监控的场景中,选用信号模块可以监测电源状态、交流失电信号和远程开关控制,从而提高系统的可靠性。
    3. 电源备份:在重要设施中,为了防止意外断电造成的损失,建议使用TIS系列配合电池管理功能实现无中断的电源转换,延长系统的持续运行时间。

    兼容性和支持


    TIS系列具备广泛的兼容性,能够与大多数标准的115 VAC/230 VAC输入设备良好配合。厂商提供了三年的产品保修期,并且技术支持文档可以在官方网站上获取。客户还可以联系Traco Power的客户服务团队以获取更多帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内;检查负载是否过载;确认内部连接是否牢固。 |
    | 电源指示灯不亮 | 确认输入端子是否有电;确认保险丝是否完好;检查电源线连接情况。 |
    | 设备过热 | 确认散热器是否清洁,通风是否良好;检查设备周围环境温度;确保不超负荷运行。 |

    总结和推荐


    总体而言,TIS系列开关模式电源以其出色的规格参数、卓越的功能性和广泛的适用范围,成为了工业应用中的理想选择。其独特的冗余功能和信号监测选项,加上坚固耐用的设计和长久的使用寿命,使得它成为许多工业项目中的首选电源设备。我们强烈推荐用户在选择工业电源时考虑Traco Power的TIS系列,它将为您的系统提供稳定可靠的电源保障。

TIS 500-124-230参数

参数
类型 -
输出电压组数 1
输入电压最小值 187V~264V(AC)
最大容性负载 -
输出总功率 500W
特性 Adjustable Output,IP20
转换效率 90%
散热方式 -
输出方式 Fixed
输出电压 24V
开关频率 -
输出电流最大值 20A
输入电压最大值 264V(AC)
长*宽*高 220mm*130mm*83mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 停产
包装方式 盒装

TIS 500-124-230厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TIS 500-124-230数据手册

厂牌 PDF简要描述 下载
TRACO POWER AC-DC模块 TRACO POWER TIS 500-124-230 TIS 500-124-230数据手册

TIS 500-124-230封装设计

查看详情并下载
Symbol
Footprint
3D Model
