首页  >  产品百科  >  THL 20-2422WI

THL 20-2422WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THL 20WI系列, 9 → 36 V 直流输入, ±12V 直流输出, 20W
供应商型号: SG-THL 20-2422WI
供应商: 国内现货
标准整包数: 10

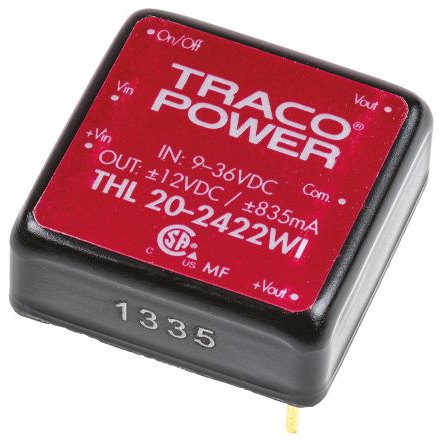

TRACO POWER DC-DC模块 THL 20-2422WI

THL 20-2422WI概述

    THL 20WI 系列 DC/DC 转换器技术手册

    1. 产品简介


    THL 20WI 系列是来自 TRACOPOWER 的一款紧凑型 DC/DC 转换器,专为需要高功率密度的应用而设计。此系列转换器具有超紧凑尺寸(1.0" x 1.0" x 0.4"),提供从 3.3V 到 24V 的输出电压,并能处理高达 20W 的输出功率。主要应用于移动设备、仪器仪表、通信及工业电子等领域,特别适用于空间受限的设计。

    2. 技术参数


    THL 20WI 系列的主要技术参数如下:
    - 输入电压范围:4:1 输入电压范围,具体如下:
    - 24 VDC:3.3V, 5.0V, 12V, 9-36V, 24V
    - 48 VDC:3.3V, 5.0V, 18-75V, 48V, 24V
    - 输出电压范围:支持单输出和双输出模式,详见上表。
    - 效率:最高可达 90%。
    - 工作温度范围:-40°C 至 +75°C(标准),+85°C(带散热片)。
    - 隔离电压:输入/输出 1500 VDC。
    - 启动电压:24 V 模型 9V,48 V 模型 18V。
    - 开关频率:固定 330 kHz。

    3. 产品特点和优势


    - 超小尺寸:仅 1.0" x 1.0" x 0.4" 的体积使其成为市场上最紧凑的 20W 转换器之一。
    - 高效能:高达 90% 的效率保证了长时间稳定运行。
    - 宽输入电压范围:4:1 的宽输入电压范围使得设备适应各种电源条件。
    - 可调输出电压:通过外部调整端子可以对输出电压进行 ±10% 范围内的调节。
    - 远程控制:具备远程启动/关闭功能,增强了系统的灵活性。
    - 高可靠性:符合 RoHS 标准,提供 3 年质保,确保长期稳定使用。

    4. 应用案例和使用建议


    THL 20WI 系列广泛应用于多种场合,例如:
    - 移动设备:小型电池供电设备、手持设备等。
    - 仪器仪表:实验室测试设备、医疗设备等。
    - 分布式电源架构:通信基站、工业控制系统等。
    使用建议:
    - 在选择型号时需考虑具体的输入电压和输出电流需求。
    - 在设计电路时,建议安装散热片以提高工作效率。
    - 需要关注负载变化对输出电压的影响,必要时增加负载以达到最佳性能。

    5. 兼容性和支持


    - 兼容性:THL 20WI 系列支持常见的输入电压范围,并且能够与大多数标准电气接口兼容。
    - 支持:TRACOPOWER 提供详尽的应用指南和客户支持服务,帮助用户更好地理解和使用该系列产品。

    6. 常见问题与解决方案


    - 问题 1: 设备在高温环境下性能下降。
    - 解决办法:加装散热片或风扇来降低工作温度,提高散热效果。
    - 问题 2: 设备无法启动。
    - 解决办法:检查输入电压是否在正常范围内,确认所有连接正确无误。
    - 问题 3: 输出电压不稳定。
    - 解决办法:确保负载在合理范围内,并适当调整输出电压设定。

    7. 总结和推荐


    THL 20WI 系列 DC/DC 转换器凭借其独特的紧凑设计、高效能和宽泛的工作温度范围,在诸多应用中表现出色。对于需要高功率密度且空间受限的应用,强烈推荐使用此系列产品。此外,制造商提供的全面技术支持也大大提升了其市场竞争力。

THL 20-2422WI参数

参数
开关频率 -
输出电流最大值 835mA,835mA
输出方式 -
类型 -
最大容性负载 -
输入电压最大值 36V
输入电压最小值 9V~36V(DC)
输出电压组数 2
转换效率 89%
输出电压 12V
输出总功率 -
特性 Remote On/Off,SCP
散热方式 -
长*宽*高 25.4mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 管装

THL 20-2422WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THL 20-2422WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THL 20-2422WI THL 20-2422WI数据手册

THL 20-2422WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 52.09 ¥ 434.9515
50+ $ 44.78 ¥ 373.913
100+ $ 42.75 ¥ 356.9625
500+ $ 38.59 ¥ 322.2265
库存: 3
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 0
