首页  >  产品百科  >  TEN 60-2415WIN

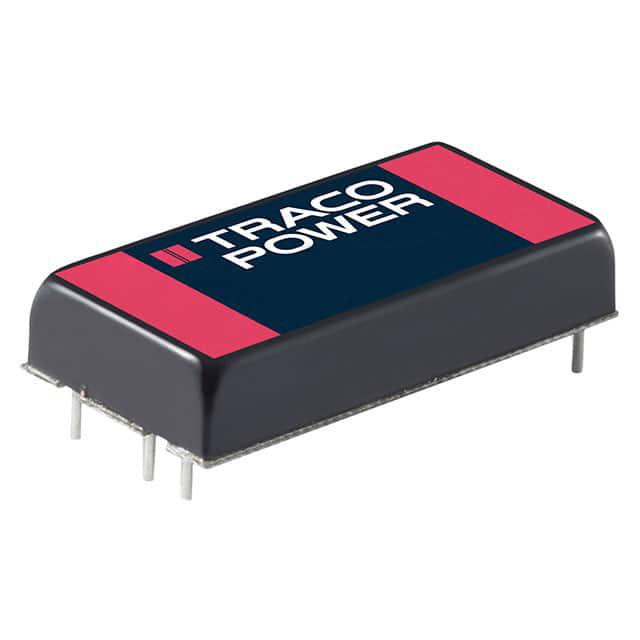

TEN 60-2415WIN

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 60WIN系列, 9 → 36 V 直流输入, 24V 直流输出, 60W
供应商型号: SG-TEN 60-2415WIN
供应商: 国内现货
标准整包数: 1
TRACO POWER DC-DC模块 TEN 60-2415WIN

TEN 60-2415WIN概述


    产品简介


    TEN 60WIN 系列 60W DC/DC 转换器 是一款高效率的直流到直流转换器模块,具有超宽输入电压范围(4:1),适用于各种电子设备和系统。此系列的产品具备紧凑的金属封装(2” x 1”),并具有广泛的工业标准引脚布局。它广泛应用于无线网络、电信/数据通信、工业控制系统以及测量设备等领域。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 9 – 36 VDC, 18 – 75 VDC |
    | 输出电压范围 | 可调 |
    | 输出电流最大值 | 2500 mA (24 VDC),5000 mA (12 VDC)|
    | 效率 | 91-92% |
    | 工作温度范围 | -40°C 到 +85°C |
    | 最小负载要求 | 不需要最小负载 |
    | 启动电压 | 24V 模型:< 9.0 VDC |
    48V 模型:< 18 VDC |
    | 遥控开启/关闭 | 支持 |
    | 过压保护 | 支持 |
    | 电磁兼容性 | 符合 EN 55032, class A 标准 |

    产品特点和优势


    TEN 60WIN 系列 DC/DC 转换器 具备多项优势:
    - 高效率:最高可达92%,非常适合电池供电系统。
    - 宽输入电压范围:提供4:1的输入电压范围,使其适用于多种电源条件。
    - 坚固设计:采用金属封装,适用于恶劣环境下的操作。
    - 远程控制功能:具备远程开启/关闭功能,便于系统管理。
    - 全面保护功能:过压保护、欠压锁存、短路保护等功能齐全。

    应用案例和使用建议


    应用案例
    1. 无线网络:在基站和路由器等设备中提供稳定的直流电源。
    2. 工业控制系统:在工厂自动化和工业自动化系统中提供可靠的电源解决方案。
    3. 测量设备:在精密测量仪器中提供稳定的电源输出。
    使用建议
    - 在选择合适的输出电压时,要根据具体的应用需求和负载条件进行调整。
    - 对于需要大量电流的应用,建议配置散热器以保持设备稳定运行。
    - 对于电磁干扰敏感的应用,可以考虑额外的外部滤波器来提高抗干扰能力。

    兼容性和支持


    - 兼容性:与多种电源系统兼容,可以满足不同应用场景的需求。
    - 支持和维护:Traco Power 提供3年的产品保修期,并可提供详细的技术支持文档和配件供应。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查输入电压是否在规定范围内;检查负载情况。 |
    | 设备发热严重 | 安装散热器,确保良好的散热条件。 |
    | 远程控制失效 | 检查连接线缆是否松动或损坏。 |

    总结和推荐


    TEN 60WIN 系列 DC/DC 转换器 在多个方面表现出色,特别是在高效能、宽输入电压范围和坚固耐用方面。对于需要高可靠性和高效率的电源应用来说,这是一款非常值得推荐的产品。总体而言,它具备强大的市场竞争力,并且得到了 Traco Power 的充分支持。如果你的应用场景符合上述描述,那么这款产品将是一个理想的选择。

TEN 60-2415WIN参数

参数
输入电压最大值 36V
开关频率 -
类型 -
输入电压最小值 9V~36V(DC)
散热方式 -
转换效率 92%
输出电流最大值 2.5A
输出电压 24V
输出方式 -
最大容性负载 -
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
输出总功率 -
输出电压组数 1
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 60-2415WIN厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 60-2415WIN数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 60-2415WIN TEN 60-2415WIN数据手册

TEN 60-2415WIN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 110.97 ¥ 926.5995
50+ $ 99.21 ¥ 828.4035
100+ $ 92.21 ¥ 769.9535
500+ $ 80.68 ¥ 673.678
库存: 269
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 9265.99
