TXL 025-3.3S

产品分类: AC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 25W开关电源, 3.3V 直流输出电压 6A输出电流, 1输出点
供应商型号: SG-TXL 025-3.3S
供应商: 国内现货
标准整包数: 1

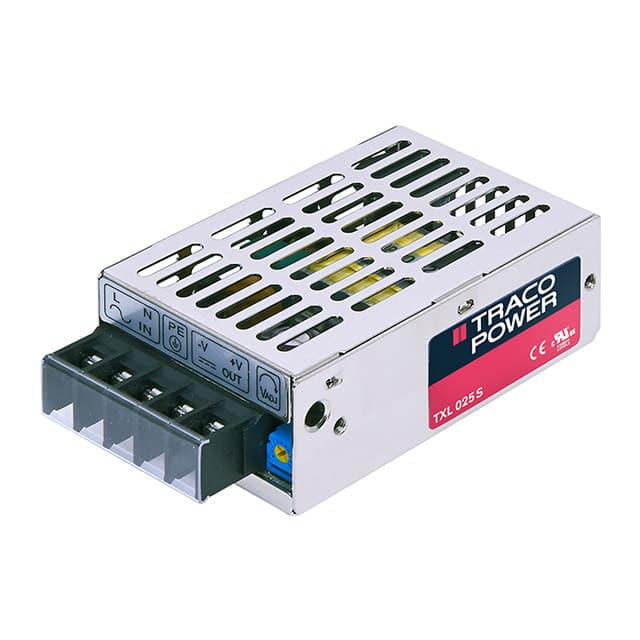

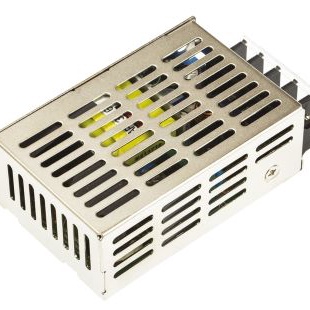

TRACO POWER AC-DC模块 TXL 025-3.3S

TXL 025-3.3S概述


    产品简介


    TRACOPOWER TXL系列:15-1000瓦封装电源
    TRACOPOWER的TXL系列封装电源是一款专为各种成本敏感型应用设计的电源解决方案。它具有紧凑的金属外壳和螺钉端子连接,易于安装于任何设备中。TXL系列提供单输出、双输出及三输出电压选项,电压范围从3.3V到48V,功率覆盖15瓦至1000瓦。这些电源具备全球通用输入电压范围,并符合欧洲EMC标准和低电压指令(LVD)。

    技术参数


    - 输入电压:
    - 交流范围:85-264 VAC(15-350瓦)
    - 90-264 VAC(750 & 1000瓦)
    - 直流范围:120-375 VDC(15-350瓦)
    - 127-375 VDC(750 & 1000瓦)
    - 输入电流:
    - 115 VAC 230 VAC
    - 例如:TXL 015/025模型:典型值为0.50 A / 0.22 A
    - TXL 035模型:典型值为0.70 A / 0.42 A
    - 输出电压调整范围:±10%
    - 过载保护:折返式,自动恢复
    - 过电压保护:115%-140%的额定输出电压(取决于型号)
    - 温度范围:
    - 工作温度:-20°C 至 +70°C
    - 存储温度:-40°C 至 +85°C

    产品特点和优势


    - 紧凑设计:采用螺钉端子连接,易于安装和布线。
    - 多输出选择:提供单输出、双输出和三输出型号,适应多种应用场景。
    - 高效率:70%-84%(视型号而定)。
    - 广泛的适用性:适用于不同功率范围的应用,从15瓦到1000瓦。
    - 严格的安全认证:通过多项国际安全认证,如UL 60950-1、IEC/EN 60950-1等。
    - 电磁兼容性:符合EN 55022, IEC/EN 61000-3-2和IEC/EN 61000-3-3标准。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统
    - 通信设备
    - 医疗仪器
    - 电信基础设施
    使用建议:
    - 在使用过程中,应注意不要超过规定的最大输出功率。
    - 对于多重输出型号,确保辅助输出的最小负载以维持输出电压稳定。
    - 如需进行并联操作,应确保电源间电流共享的一致性,避免电压波动。

    兼容性和支持


    - 兼容性:适用于广泛的电路配置和系统集成。
    - 厂商支持:提供详尽的技术文档和售后服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载情况,确认负载是否在规定的范围内。 |
    | 温度过高 | 检查散热措施是否到位,确保良好的通风环境。 |
    | 系统启动困难 | 检查输入电压是否符合要求,检查所有连接是否正确无误。 |

    总结和推荐


    TRACOPOWER TXL系列封装电源是一款高性能且高度可靠的电源解决方案,特别适合工业自动化、医疗设备和电信设施等领域。其紧凑的设计、宽泛的输入电压范围、严格的认证标准和多样的输出选择,使其成为市场上极具竞争力的产品。强烈推荐使用该系列产品,以满足各类高可靠性、高效率应用的需求。

TXL 025-3.3S参数

参数
转换效率 72%
输出方式 Fixed
输出电流最大值 6A
开关频率 -
输入电压最小值 85V~264V(AC),120V~375V(DC)
散热方式 -
输出电压组数 1
输出总功率 25W
特性 Adjustable Output,Universal Input
类型 -
最大容性负载 -
输入电压最大值 -
输出电压 3.3V
长*宽*高 93mm(长度)*51mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

TXL 025-3.3S厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TXL 025-3.3S数据手册

厂牌 PDF简要描述 下载
TRACO POWER AC-DC模块 TRACO POWER TXL 025-3.3S TXL 025-3.3S数据手册

TXL 025-3.3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 33.7 ¥ 281.395
10+ $ 28.88 ¥ 241.148
25+ $ 26.77 ¥ 223.5295
50+ $ 24.97 ¥ 208.4995
库存: 141
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 1406.97
直接购买
加入购物车
