TEN 20-4812WIR

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 20WIR系列, 18 → 75 V 直流输入, 12V 直流输出, 20W
供应商型号: SG-TEN 20-4812WIR
供应商: 国内现货
标准整包数: 5

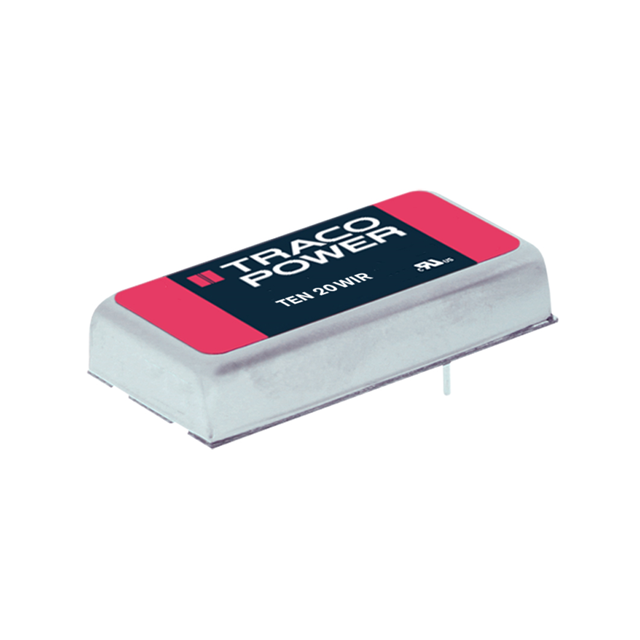

TRACO POWER DC-DC模块 TEN 20-4812WIR

TEN 20-4812WIR概述


    产品简介


    产品名称: TEN 20WIR 系列 DC/DC 转换器
    类型: 高性能 20W 直流到直流转换器模块
    主要功能: 提供超宽输入电压范围(4:1),具有高效率、宽工作温度范围及多种保护功能。
    应用领域: 广泛应用于铁路运输系统、无线网络、电信/数据通信、工业控制系统及测量设备等领域。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 2” x 1” 金属封装 |
    | 输入电压范围 | 9–36VDC, 18–75VDC, 43–160VDC |
    | 输出电压范围 | 单输出型号:3.3VDC、5.0VDC、12VDC、15VDC;双输出型号:±12VDC、±15VDC |
    | 最大输出电流 | 4500mA (3.3V/5.0V)、1670mA (12V)、1330mA (15V) |
    | 效率 | 最高达89% |
    | 工作温度范围 | -40°C 到 +85°C |
    | 重量 | 30克 |
    | 输入电流(空载) | 24V模型:6mA典型值;48V模型:4mA典型值;110V模型:3mA典型值 |

    产品特点和优势


    - 超宽输入电压范围: 支持9–160VDC输入,适合多种电源条件。
    - 高效率: 可达89%,减少能量损耗。
    - 宽工作温度范围: 在极端环境下也能稳定运行。
    - 坚固耐用: 符合EN 61373标准,能够承受机械冲击和振动。
    - 安全认证: EN 50155、UL 60950-1 和 IEC/EN 60950-1 认证,适用于铁路和电力供应场合。

    应用案例和使用建议


    应用案例:
    - 铁路和运输系统: 用于轨道车辆和公共交通工具,需要应对恶劣环境和极端温度。
    - 电池供电系统: 由于低负载时的低输入电流,特别适合便携式设备。
    - 电信和数据通信: 为基站和远程站提供可靠的电源转换。
    使用建议:
    - 在使用过程中注意散热,可以考虑加装散热片以提高稳定性。
    - 对于需要外部滤波的应用场景,确保输入端电容符合手册要求,如Nippon chemi-con KY 220 µF或Rubycon BXF系列。
    - 考虑到可能的浪涌电压,确保输入电压不会超过额定的最大值。

    兼容性和支持


    - 兼容性: 适用于多种标准接口,确保与其他设备的互操作性。
    - 支持服务: 厂商提供3年的产品保修期,技术支持文档和应用指南可以在官方网站上找到。
    - 热管理选项: 可选择安装散热片,降低热阻并提升稳定性。

    常见问题与解决方案


    - 问题: 输出电压不稳定
    解决办法: 检查输入电压是否在正常范围内,确认连接线路没有松动,并确保负载稳定。
    - 问题: 散热不良导致过热
    解决办法: 使用散热片或其他散热装置,并保证良好的通风条件。
    - 问题: 远程控制失效
    解决办法: 确认控制信号的逻辑正确,检查接线是否有错误,查看是否有外界干扰。

    总结和推荐


    总结:
    TEN 20WIR 系列 DC/DC 转换器是一款高性能的电源解决方案,具备宽输入电压范围、高效率和优异的可靠性,特别适用于铁路运输系统、工业自动化及电池供电设备。该产品符合多项国际安全标准,并提供了良好的热管理和全面的支持服务。
    推荐:
    鉴于其出色的性能和广泛的适用范围,强烈推荐在涉及严苛环境的工业和交通项目中采用此系列产品。对于任何需要稳定可靠电源转换的应用,TEN 20WIR 系列都是理想的选择。

TEN 20-4812WIR参数

参数
输出方式 -
转换效率 89%
输入电压最小值 48V(DC)
最大容性负载 -
输入电压最大值 75V
输出电压 12V
特性 Remote On/Off,OCP,OVP,SCP
输出总功率 -
开关频率 -
输出电流最大值 1.67A
输出电压组数 1
散热方式 -
类型 -
长*宽*高 50.8mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 20-4812WIR厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 20-4812WIR数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 20-4812WIR TEN 20-4812WIR数据手册

TEN 20-4812WIR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 65.14 ¥ 543.919
50+ $ 57.49 ¥ 480.0415
100+ $ 47.11 ¥ 393.3685
500+ $ 42.86 ¥ 357.881
库存: 87
起订量: 10 增量: 5
交货地:
最小起订量为:10
合计: ¥ 5439.19
