TMPW 25-124-J

产品分类: AC-DC模块
厂牌: TRACO POWER
产品描述: 25W开关电源, TMPW 25 J系列, 2输出点
供应商型号: SG-TMPW 25-124-J
供应商: 国内现货
标准整包数: 10
TRACO POWER AC-DC模块 TMPW 25-124-J

TMPW 25-124-J概述


    产品简介

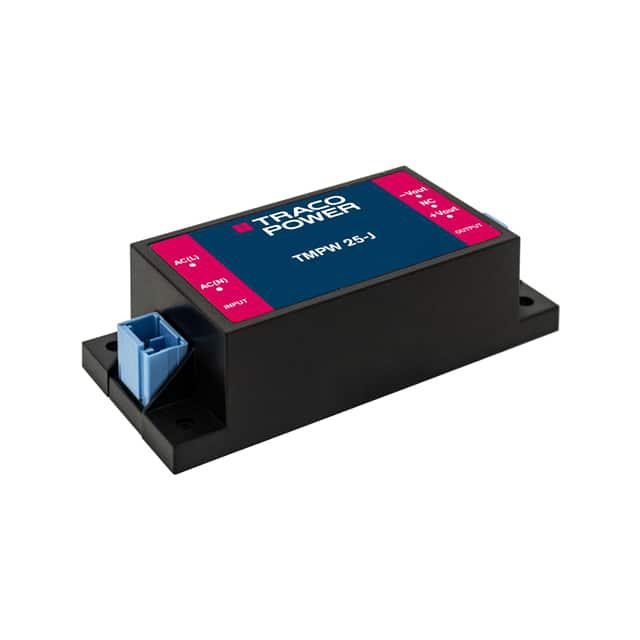

    AC/DC电源模块:TMPW 25-J系列
    TMPW 25-J系列是一款紧凑型机架式电源模块,适用于工业及家庭/楼宇技术领域的应用。它提供25瓦的功率输出,并封装在一个尺寸为3.48英寸 x 1.50英寸的小巧塑料外壳中。该系列产品的主要功能包括宽输入电压范围(90-305 VAC)和高效率(最高可达88%),使其成为多种应用场景的理想选择。

    技术参数


    - 输入电压:交流范围90-305 VAC(全范围);直流范围100-430 VDC
    - 输入频率:交流范围47-440 Hz(认证范围50/60 Hz)
    - 输出电压和电流:
    - 5.1 VDC:20 W,3.922 A,84%
    - 12 VDC:25 W,2.083 A,88%
    - 15 VDC:15 W,1.666 A,88%
    - 24 VDC:24 W,1.042 A,87%
    - 效率:高达88%
    - 输入功率消耗:空载条件下不超过0.1 W
    - 隔离电压:4000 VAC
    - 温度范围:工作温度范围–40°C至+70°C
    - 安全认证:符合IEC/EN/UL 62368-1和EN 60335-1标准

    产品特点和优势


    TMPW 25-J系列具有以下几个显著优势:
    - 高效能:通过提高电压水平来减少负载电流,从而实现更紧凑轻量的设计。
    - 宽输入电压范围:90-305 VAC的输入范围使得其在不同供电环境中表现稳定。
    - 高可靠性:具有4000 VAC的I/O隔离电压,确保在高电压环境下工作的安全性。
    - 内置滤波器:集成EN 55032 class B滤波器,减少了对外部滤波器的需求。
    - 节能设计:低至0.1瓦的待机功耗,符合ErP指令要求。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备
    - 家庭智能控制系统
    - 楼宇自动化系统
    使用建议:
    - 在安装过程中,务必确认供电电压范围符合产品要求。
    - 使用合适的输入保险丝以保护电路安全。
    - 注意散热问题,确保设备在合适的工作温度范围内运行。

    兼容性和支持


    TMPW 25-J系列具有良好的兼容性,可以方便地与多种标准接口和终端连接。厂商提供了丰富的文档支持,包括详细的产品概述和技术规格说明。此外,还提供DIN导轨安装套件选项(TMPW-MK2),以便于集成到各种工业控制系统中。

    常见问题与解决方案


    1. 问题:产品在满负载下的输入电流过高。
    解决方案:请确保使用适当的保险丝规格,并考虑添加外部输入滤波器以减小电流波动。
    2. 问题:设备在冷启动时无法正常工作。
    解决方案:检查输入电压是否处于额定范围内,并确保接线正确无误。

    总结和推荐


    综上所述,TMPW 25-J系列是一款高性能、多功能且易于使用的AC/DC电源模块。其宽泛的输入电压范围、高效率以及坚固耐用的设计,使其适用于广泛的工业和家庭/楼宇技术应用场景。强烈推荐给需要高可靠性和紧凑设计的用户。如果您正在寻找一款可靠且高效的电源解决方案,TMPW 25-J系列无疑是您的理想选择。

TMPW 25-124-J参数

参数
输出电压 24V
输入电压最大值 -
特性 -
输出电流最大值 1.042A
输入电压最小值 90V~305V(AC),100V~250V(DC)
输出方式 -
开关频率 -
转换效率 87%
输出总功率 -
散热方式 -
最大容性负载 -
输出电压组数 2
类型 -
长*宽*高 88.4mm(长度)*24.1mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 盒装

TMPW 25-124-J厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMPW 25-124-J数据手册

厂牌 PDF简要描述 下载
TRACO POWER AC-DC模块 TRACO POWER TMPW 25-124-J TMPW 25-124-J数据手册

TMPW 25-124-J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 29.08 ¥ 242.818
50+ $ 26.43 ¥ 220.6905
100+ $ 24.57 ¥ 205.1595
500+ $ 23.27 ¥ 194.3045
库存: 93
起订量: 10 增量: 10
交货地:
最小起订量为:5
合计: ¥ 1214.09
直接购买
加入购物车
