TEN 50-2412

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 50系列, 18 → 36 V 直流输入, 12V 直流输出, 50W
供应商型号: SG-TEN 50-2412
供应商: 国内现货
标准整包数: 10

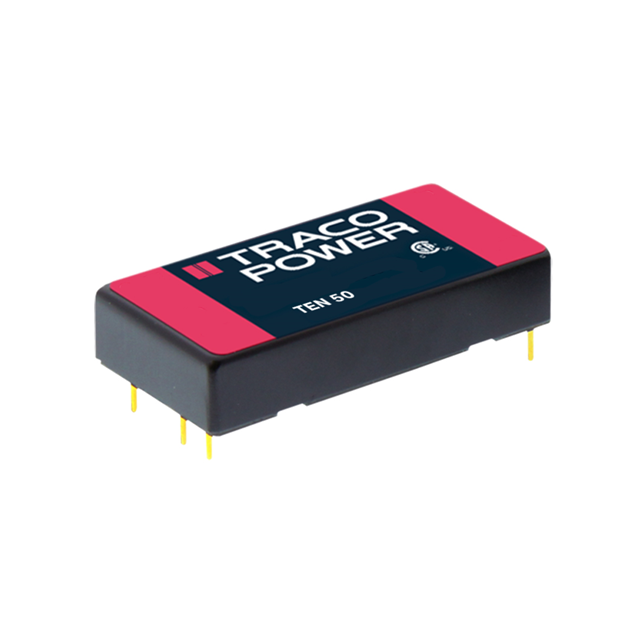

TRACO POWER DC-DC模块 TEN 50-2412

TEN 50-2412概述

    TEN 50 系列 DC/DC 转换器

    产品简介


    TEN 50 系列是适用于高可靠性应用的直流-直流转换器模块,提供高达 50W 的功率输出,具有极高的功率密度(1" × 2" × 0.4")。这些转换器适用于移动设备、仪器仪表、通信和工业电子系统中的分布式电源架构等领域,尤其适合对空间有限制的场合。

    技术参数


    - 输入电压范围:3.3V 至 75VDC
    - 输出电压:可调,标准输出电压包括 3.3V、5V、12V、15V 和 24V
    - 最大输出电流:最高可达 10A
    - 效率:最高达 92%
    - 工作温度范围:-40°C 至 +85°C
    - 负载调整率:0.5%
    - 输入浪涌电压:最大 100V(48V 模型)
    - 输出电压调整范围:±10% 或 ±20%
    - 启动电压:最低 8.3VDC 至 33VDC(取决于输入电压)

    产品特点和优势


    TEN 50 系列 DC/DC 转换器具有多项显著优势:
    - 高功率密度:能够在紧凑的空间内实现高达 50W 的功率输出。
    - 高效能:最高可达 92% 的效率,使得能源消耗更低,发热更少。
    - 宽输入电压范围:可接受 3.3V 至 75VDC 的输入电压,适用范围广泛。
    - 无需最小负载:能够轻松适应各种负载条件。
    - 远程启停功能:可以通过外部信号进行远程控制。
    - 隔离电压:输入和输出之间隔离电压高达 1500VDC,提供额外的安全保障。

    应用案例和使用建议


    应用案例
    1. 移动设备:在电池供电的便携式设备中,确保稳定的电力供应。
    2. 仪器仪表:为各类传感器和控制系统提供稳定可靠的电源。
    3. 通信和工业电子:在通信基站和工业自动化系统中,确保电源系统的稳定运行。
    使用建议
    - 选择合适的输入电压范围:根据具体的应用需求选择相应的输入电压。
    - 注意散热设计:尽管该转换器具有较高的热阻抗,但合理的设计和散热措施仍然是必要的。
    - 外部电容配置:推荐使用特定型号的外部电容以满足传导噪声和 EMC 免疫的要求。

    兼容性和支持


    - 兼容性:TEN 50 系列转换器与其他电子元件和设备兼容,可以方便地集成到现有的电路板中。
    - 支持和服务:TRACOPOWER 提供了详细的文档和认证证书,并承诺 3 年的产品保修期。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决方法:检查输入电压是否在规定的范围内,确认外部接线正确。
    2. 问题:设备输出电压不稳定。
    - 解决方法:检查外部电阻是否正确连接,必要时重新调整输出电压设置。
    3. 问题:设备发热严重。
    - 解决方法:检查散热设计是否合理,考虑增加散热片或其他散热措施。

    总结和推荐


    TEN 50 系列 DC/DC 转换器凭借其高效能、高功率密度和广泛的输入电压范围,在众多应用场景中表现出色。其独特的功能和优越的性能使其成为许多高可靠性应用的理想选择。对于需要稳定、高效电源的场合,我们强烈推荐使用这款转换器。

TEN 50-2412参数

参数
转换效率 92%
输出电压 12V
开关频率 -
输出电流最大值 4.17A
输出总功率 -
最大容性负载 -
输入电压最小值 24V(DC)
散热方式 -
类型 -
输出方式 -
特性 Remote On/Off,OCP,SCP
输出电压组数 1
输入电压最大值 36V
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 50-2412厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 50-2412数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 50-2412 TEN 50-2412数据手册

TEN 50-2412封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 81.23 ¥ 678.2705
50+ $ 69.81 ¥ 582.9135
100+ $ 65.69 ¥ 548.5115
500+ $ 60.24 ¥ 503.004
库存: 13
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 6782.7
