TDN 3-1210WISM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TDN 3WISM系列, 4.5 → 18 V 直流输入, 3.3V 直流输出, 3W
供应商型号: SG-TDN 3-1210WISM
供应商: 国内现货
标准整包数: 10

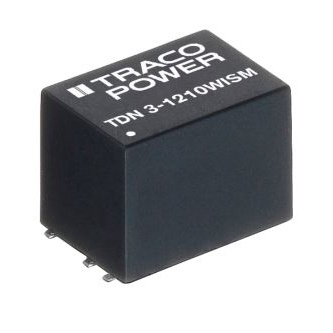

TRACO POWER DC-DC模块 TDN 3-1210WISM

TDN 3-1210WISM概述

    # TDN 3WISM 系列3瓦特直流/直流转换器技术手册

    产品简介


    TDN 3WISM 系列是一款紧凑型表面贴装(SMD)封装的3瓦特全调节直流/直流转换器。这些转换器适用于各种应用领域,尤其是空间受限的应用场合。其主要功能包括超紧凑封装、高输入输出隔离电压、全负载范围内的精确输出调节、宽温度范围内的稳定运行、短路保护以及远程启停控制。

    技术参数


    输入规格
    - 输入电流:无负载时12 V模型为40 mA典型值,24 V模型为25 mA典型值,48 V模型为13 mA典型值。
    - 浪涌电压(1秒最大):12 V模型为25 V最大值,24 V模型为50 V最大值,48 V模型为100 V最大值。
    - 反射纹波电流:20 mA(p-p)典型值。
    - 传导噪声:符合EN 55032标准的A类或B类,需要外部组件。
    - 静电放电(ESD):符合EN 61000-4-2标准,空气为±8 kV,接触为±6 kV,性能标准A。
    - 辐射抗扰度:符合EN 61000-4-3标准,10 V/m,性能标准A。
    - 快速瞬态/浪涌(外部输入电容器):符合EN 61000-4-4标准,±2 kV,性能标准A;符合EN 61000-4-5标准,±1 kV,性能标准A。
    - 传导抗扰度:符合EN 61000-4-6标准,10 Vrms,性能标准A。
    - 磁场抗扰度:符合EN 61000-4-8标准,100 A/m持续,性能标准A;1000 A/m 1秒,性能标准A。
    - 外部输入保险丝:12 V模型为1.6 A(慢熔),24 V模型为0.8 A(慢熔),48 V模型为0.5 A(慢熔)。
    输出规格
    - 输出电压设置精度:±1%最大值。
    - 调节范围:
    - 输入变化:±0.2%最大值。
    - 负载变化:0至100% ±1%最大值。
    - 交叉调节:双输出 ±5%最大值(不对称负载25% / 100%)。
    - 温度系数:±0.02%/K典型值。
    - 波纹和噪声(20 MHz带宽):50 mV(p-p)典型值。
    - 启动时间:
    - 开机:最大10 ms(恒定电阻负载)。
    - 远程开机:最大10 ms。
    - 暂态响应(25%负载阶跃变化):500 μs典型值。
    - 短路保护:连续,自动恢复。
    通用规格
    - 温度范围:
    - 工作温度(自然对流:20 LFM,0.1m/s):-40°C 至 +70°C(无需降额)。
    - 外壳温度:+105°C最大值。
    - 存储温度:-55°C 至 +125°C。
    - 降额:超过70°C时每升高1°C降额2.9%。
    - 湿度(非冷凝):5%至95%相对湿度最大值。
    - 隔离电压:
    - 输入输出隔离电压(60秒):1600 VDC。

    产品特点和优势


    - 超紧凑设计:仅为13.2 x 9.1 x 10.2毫米,适合空间受限的应用。
    - 高输入输出隔离电压:1600 VDC,确保安全可靠的操作。
    - 全负载范围内精确输出调节:无论输入或负载变化,输出都保持稳定。
    - 宽温度范围操作:在-40°C至+70°C的温度范围内均可正常工作。
    - 短路保护:提供连续的自动恢复短路保护。
    - 远程启停控制:便于系统集成和管理。

    应用案例和使用建议


    TDN 3WISM系列广泛应用于工业自动化、通信设备、医疗设备等领域。例如,在工业控制系统中,这些转换器可以用于为传感器和其他模块供电,确保系统在恶劣环境下的可靠运行。
    使用建议
    1. 在安装过程中,确保输入和输出线缆布局合理,以减少EMI干扰。
    2. 为了获得最佳性能,建议根据具体应用场景选择合适的外部输入电容器。
    3. 在极端温度条件下,考虑适当降额使用,以保证长期稳定性。

    兼容性和支持


    TDN 3WISM系列支持与多种电子设备和系统的兼容。厂商提供了详尽的技术文档和支持服务,包括在线资源、用户手册和技术支持热线。此外,所有产品均符合RoHS和REACH环保指令,适用于全球市场。

    常见问题与解决方案


    问题1:启动时输出电压不稳定
    解决方案:检查电源输入是否稳定,并确保所有连接正确无误。
    问题2:输出电流不足
    解决方案:确认负载是否超出规定范围,检查输入电压是否符合要求。
    问题3:温度过高
    解决方案:确保良好的散热条件,避免高温环境下过载使用。

    总结和推荐


    TDN 3WISM系列3瓦特直流/直流转换器以其卓越的性能和可靠性,适用于多种严苛环境的应用场景。其超紧凑的设计、高隔离电压和广泛的温度适应性使其在市场上具有很强的竞争力。综合以上各方面考虑,强烈推荐使用这款转换器,尤其适用于空间受限且对性能要求高的应用场合。
    Traco Power官网:[https://www.tracopower.com](https://www.tracopower.com)
    产品详情:[TDN 3WISM 系列](https://www.tracopower.com/products/tdn3wism)

TDN 3-1210WISM参数

参数
散热方式 -
特性 远程开/关,SCP
类型 -
输入电压最小值 4.5V~18V(DC)
最大容性负载 -
输出方式 -
输出电流最大值 700mA
输出电压 3.3V
输入电压最大值 18V
转换效率 76%
输出电压组数 1
输出总功率 -
开关频率 -
长*宽*高 13.2mm(长度)*9.1mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售

TDN 3-1210WISM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TDN 3-1210WISM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TDN 3-1210WISM TDN 3-1210WISM数据手册

TDN 3-1210WISM封装设计

查看详情并下载
Symbol
Footprint
3D Model
