TEC 2-4810WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEC 2WI系列, 18 → 75 V 直流输入, 3.3V 直流输出, 2W
供应商型号: SG-TEC 2-4810WI
供应商: 国内现货
标准整包数: 10

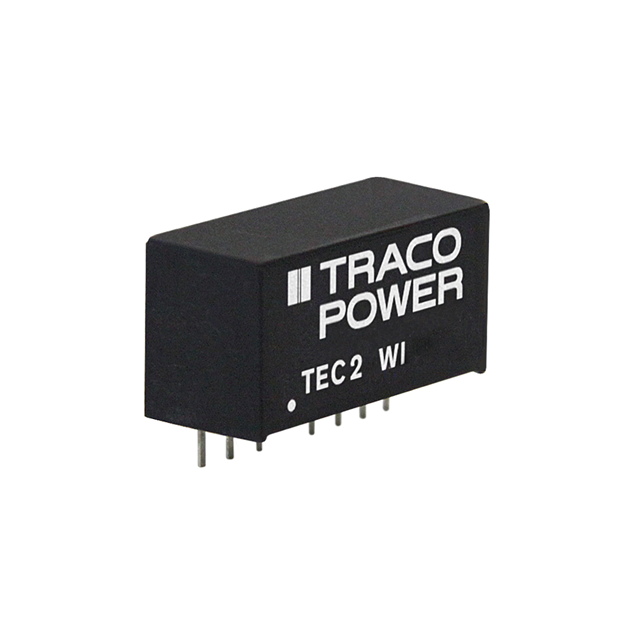

TRACO POWER DC-DC模块 TEC 2-4810WI

TEC 2-4810WI概述


    产品简介


    TEC 2WI系列 2瓦特直流/直流转换器
    TEC 2WI系列是新一代SIP-8封装的直流/直流转换器,旨在通过采用最新的技术和组件提升效率、成本效益及整体性能。这些转换器特别设计用于工业自动化、通信系统、医疗设备和其他需要高可靠性的应用领域。

    技术参数


    输入规格
    - 输入电流(空载):12 V型号:35 mA典型;24 V型号:20 mA典型;48 V型号:10 mA典型
    - 浪涌电压(最大1秒):12 V型号:25 V;24 V型号:50 V;48 V型号:100 V
    - 启动电压:12 V型号:4.5 V(或更低);24 V型号:9 V(或更低);48 V型号:18 V(或更低)
    - 欠压关断:12 V型号:2-4 V;24 V型号:6-8 V;48 V型号:13-17 V
    - 输入滤波电容器:Nippon chemi-con KY 220µF/100V
    - 建议输入保险丝:12 V型号:1.0 A(慢熔型);24 V型号:0.5 A(慢熔型);48 V型号:0.315 A(慢熔型)
    输出规格
    - 电压设定精度:±1%最大
    - 调节范围
    - 输入变化(Vin最小至最大):0.2%最大
    - 负载变化(0-100%)单输出:1%最大;双输出:1%最大(平衡负载)
    - 负载变化(10-90%)单输出:0.5%最大;双输出:0.8%最大(平衡负载)
    - 跨调节(双输出):5%最大(非对称负载25%/100%)
    - 温度系数:±0.02%/K最大
    - 纹波和噪声(20 MHz带宽):75 mVp-p典型
    - 启动时间
    - 开机:10 ms典型 / 20 ms最大(恒定电阻负载)
    - 远程开机:10 ms典型 / 20 ms最大
    - 瞬态响应时间(25%负载变化):500 µs典型
    - 电流限制:Iout最大值的130-230%
    - 短路保护:连续,自动恢复
    - 电容负载
    - 单输出
    - 3.3 Vout型号:3300 µF最大
    - 5.0 Vout型号:1680 µF最大
    - 9.0 Vout型号:1000 µF最大
    - 12 Vout型号:820 µF最大
    - 15 Vout型号:680 µF最大
    - 双输出
    - ±5.0 Vout型号:1000 µF最大(每输出)
    - ±12 Vout型号:470 µF最大(每输出)
    - ±15 Vout型号:330 µF最大(每输出)
    一般规格
    - 温度范围
    - 操作(自然对流:20 LFM,0.1 m/s):-40°C到+93°C
    - 外壳温度:+105°C最大
    - 存储温度:-55°C到+125°C
    - 降额:84°C以上为4.8%/K
    - 湿度(非凝结):最大95%相对湿度
    - 隔离电压
    - 输入/输出隔离电压(60秒):1600 VDC
    - 隔离电阻(输入/输出):1 GΩ最小
    - 隔离电容(输入/输出):50 pF最大
    - 可靠性:计算MTBF(MIL-HDBK-217F,+25°C,地面无害):6,621,000小时
    - 切换频率:最小100 kHz(脉冲频率调制)
    - 远程开关控制
    - 开启:开路或高阻抗
    - 关闭:通过1 kΩ电阻施加2-4 mA电流
    - 关闭空闲电流:2.5 mA典型

    产品特点和优势


    1. 紧凑型SIP-8封装:非常适合空间受限的应用。
    2. 超宽输入电压范围:4:1输入电压范围满足广泛的应用需求。
    3. 全范围调节输出:无需最小负载要求,输出稳定可靠。
    4. 扩展的温度范围:从-40°C到+93°C,提高了设备在恶劣环境下的适应性。
    5. 持续短路保护:具备自动恢复功能,提高系统的稳定性和可靠性。
    6. 3年产品保修:保证了用户长期的品质保障。
    7. 符合IEC/EN/UL 62368-1标准:确保产品符合国际安全标准。

    应用案例和使用建议


    应用案例:这些转换器适用于各种工业自动化系统、通信设备、医疗仪器等。例如,在一个工业控制系统中,这些转换器可以为传感器、执行器或其他子系统提供稳定的电源。
    使用建议:
    1. 在安装前检查输入电压是否符合产品要求,以避免过压损坏。
    2. 根据实际负载情况选择合适的输出电压型号,确保输出稳定。
    3. 注意散热,特别是在高温环境下运行时,可以考虑增加散热片或风扇来辅助散热。
    4. 确保电源输入端有足够的滤波电容,以减少噪声干扰。

    兼容性和支持


    这些转换器支持广泛的输入电压范围,使其可以轻松集成到不同的电力系统中。厂商提供了全面的技术支持和维护服务,包括用户手册、应用指南和技术支持热线,以帮助用户更好地利用这些产品。

    常见问题与解决方案


    1. Q: 为什么转换器启动时会有短暂的延迟?
    - A: 启动时延迟通常在10ms至20ms之间,这是由于内部电路的初始化过程所致。如果发现启动时间异常延长,检查输入电压是否符合要求。

    2. Q: 如何处理长时间的短路故障?
    - A: 短路保护电路会自动切断电源,并在故障解除后自动恢复。如果频繁发生短路故障,建议检查负载线路是否存在异常。
    3. Q: 为什么输出电压有波动?
    - A: 输出电压的波动可能由多种因素引起,如输入电压波动、负载变化或内部元器件老化。可以通过检查输入电压稳定性、负载平衡和定期维护来解决。

    总结和推荐


    TEC 2WI系列 2瓦特直流/直流转换器具有高效、稳定和可靠的特点,尤其适合需要高可靠性的工业应用。其出色的温度适应性和输入电压范围使得它在不同环境下都能表现出色。鉴于其优秀的性能和全面的技术支持,强烈推荐使用这款转换器。
    总的来说,TEC 2WI系列是市场上一款值得信赖的产品,无论是对于新项目还是现有系统的升级,都是一款理想的选择。

TEC 2-4810WI参数

参数
输出总功率 -
输出方式 -
输出电压 3.3V
类型 -
最大容性负载 -
输出电压组数 1
输入电压最小值 48V(DC)
开关频率 -
特性 远程开/关,SCP
转换效率 75%
输出电流最大值 500mA
散热方式 -
输入电压最大值 75V
长*宽*高 21.8mm(长度)*9.1mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEC 2-4810WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEC 2-4810WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEC 2-4810WI TEC 2-4810WI数据手册

TEC 2-4810WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
