TEM 3-1222N

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEM 3N系列, 10.8 → 13.2 V 直流输入, ±12V 直流输出, 3W
供应商型号: SG-TEM 3-1222N
供应商: 国内现货
标准整包数: 10

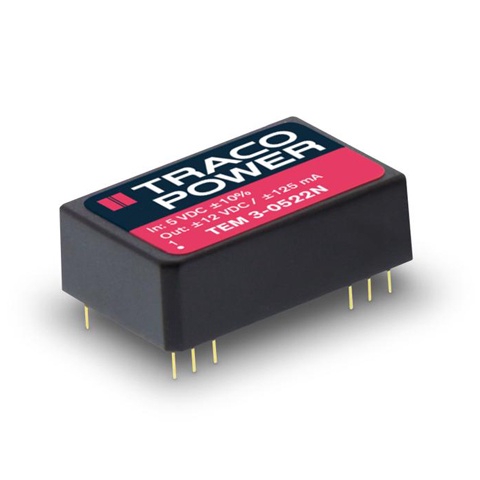

TRACO POWER DC-DC模块 TEM 3-1222N

TEM 3-1222N概述

    TEM 3N Series DC/DC Converter: Comprehensive Overview

    1. 产品简介


    TEM 3N 系列是三瓦特的隔离直流/直流转换器系列,采用DIP-24封装。此系列产品以其紧凑的设计和高效率著称,适用于多种工业和消费电子应用。转换器提供了严密的输出调节和非常低的输出噪声,能够适应极端的工作温度范围(-40°C 至 +85°C)。

    2. 技术参数


    | 型号 | 输入电压范围 | 输出电压 | 最大输出电流 | 典型效率 |

    | TEM 3-0511N | 5 VDC | 600 mA | 70% |
    | TEM 3-0512N | 12 VDC | 250 mA | 78% |
    | TEM 3-0513N | 5 VDC ±10% | 15 VDC ±10% | 200 mA | 78% |
    | TEM 3-0522N | ±12 VDC | ±125 mA | 78% |
    | TEM 3-0523N | ±15 VDC | ±100 mA | 78% |
    | TEM 3-1211N | 5 VDC | 600 mA | 74% |
    | TEM 3-1212N | 12 VDC | 250 mA | 80% |
    | TEM 3-1213N | 12 VDC ±10% | 15 VDC ±10% | 200 mA | 80% |
    | TEM 3-1222N | ±12 VDC | ±125 mA | 81% |
    | TEM 3-1223N | ±15 VDC | ±100 mA | 82% |
    | TEM 3-2411N | 5 VDC | 600 mA | 75% |
    | TEM 3-2412N | 12 VDC | 250 mA | 80% |
    | TEM 3-2413N | 24 VDC ±10% | 15 VDC ±10% | 200 mA | 80% |
    | TEM 3-2422N | ±12 VDC | ±125 mA | 81% |
    | TEM 3-2423N | ±15 VDC | ±100 mA | 82% |
    输入规格:
    - 输入电流(空载/满载)
    - 5 VDC 模型:90 mA / 800 mA(典型值)
    - 12 VDC 模型:45 mA / 320 mA(典型值)
    - 24 VDC 模型:22 mA / 160 mA(典型值)
    浪涌电压(1 秒最大):
    - 5 VDC 模型:7.5 V(最大值)
    - 12 VDC 模型:15 V(最大值)
    - 24 VDC 模型:30 V(最大值)
    输出规格:
    - 电压设置精度:±2%
    - 调节 — 输入变化:Vin 最小至 Vin 最大 ±0.5%(最大值)
    - 负载变化:10% 至 100%
    - 单输出模型:±0.5%(最大值)
    - 双输出模型平衡负载:±3.0%(最大值)
    - 纹波和噪声(带宽 20 MHz):60 mVp-p(最大值),30 mVp-p(典型值)
    - 温度系数:±0.02%/K
    - 电流限制:>120% Iout max,恒流
    - 短路保护:连续,自动恢复
    - 电容负载:5 VDC 模型:470 μF(最大值),其他模型:100 μF(最大值)
    通用规格:
    - 温度范围
    - 工作温度:-40°C 至 +85°C
    - 外壳温度:+95°C(最大值)
    - 存储温度:-50°C 至 +125°C
    - 衍射:75°C 以上每升高 1°C 衍射 5%
    - 湿度(非冷凝):最大相对湿度 95%
    - 可靠性:计算出的MTBF(MIL-HDBK-217F,在+25°C,地面良性条件)>700,000小时
    - 隔离电压(60 秒):输入/输出:1,500 VDC
    - 隔离电容:输入/输出:300 pF(典型值)
    - 隔离电阻(500 VDC):输入/输出:>1,000 MΩ
    - 切换频率:300 kHz(典型值,脉冲频率调制 PFM)
    - 安全标准:CAN/CSA-C22.2 No 60950-1-07, 2nd ed; A1:2011;ANSI/UL No. 60950-1, 2nd ed.; A1:2011;IEC 60950-1:2005 (2nd edition); A1:2009;EN 60950-1:2006/A11:2009/A1:2010/12:2011
    - 认证文件:[查看](http://www.tracopower.com/overview/tem3n)

    3. 产品特点和优势


    - 成本优化设计:采用DIP-24封装,适合各种成本敏感的应用。
    - 完全稳压输出:确保稳定可靠的输出电压。
    - 极低的输出纹波和噪声:典型值为30 mVp-p。
    - 短路保护:连续且自动恢复。
    - 宽泛的操作温度范围:-40°C 至 +75°C(满载)。
    - 输入/输出隔离:1,500 VDC。
    - 符合EN 55022, class A标准的输入滤波器。
    - 无最小负载要求:提高了灵活性。
    - 工业标准引脚布局:方便集成。
    - 三年产品质量保证。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:如传感器电源、电机驱动电路。
    - 通信系统:用于电信设备和数据通信设备。
    - 消费电子产品:如便携式医疗设备。
    使用建议:
    - 在高温环境中使用时,需要考虑散热设计以避免过热。
    - 对于需要更高可靠性或更严格标准的应用,可以选择更高效率或更宽温度范围的型号。
    - 适当选择与电源相关的电容负载,以避免影响输出稳定性。

    5. 兼容性和支持


    兼容性:
    - 该产品可以与其他标准DIP-24封装的产品兼容,适用于现有设计的直接替换。
    支持和服务:
    - 提供三年产品保修。
    - 客户可以在Traco Power官网获得详细的认证文档和技术支持。

    6. 常见问题与解决方案


    Q: 输出电压不稳怎么办?
    - A: 检查输入电压是否在允许范围内,检查输出负载是否超过了额定范围。
    Q: 如何确保散热?
    - A: 使用散热器或风扇进行主动散热,确保周围空气流通良好。
    Q: 是否需要最低负载?
    - A: 不需要最低负载,提高了系统的灵活性和可靠性。

    7. 总结和推荐


    综合评估:
    TEM 3N 系列 DC/DC 转换器在设计上非常注重成本效益和可靠性。其广泛的输入电压范围、完全稳压输出和宽泛的操作温度范围使其成为工业和消费电子产品中的理想选择。
    推荐使用:
    强烈推荐使用TEM 3N 系列 DC/DC 转换器,尤其是对于需要高性能、高可靠性和成本敏感的应用场合。

TEM 3-1222N参数

参数
最大容性负载 -
输出电压组数 2
转换效率 81%
特性 SCP
输出电流最大值 125mA,125mA
输出方式 Fixed
散热方式 -
输出电压 12V
输入电压最大值 13.2V
输入电压最小值 10.8V
开关频率 300KHz(Typ)
类型 -
输出总功率 3W
长*宽*高 32mm*20mm*10mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEM 3-1222N厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEM 3-1222N数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEM 3-1222N TEM 3-1222N数据手册

TEM 3-1222N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 12.1 ¥ 101.035
100+ $ 10.23 ¥ 85.4205
500+ $ 9.77 ¥ 81.5795
1000+ $ 9.23 ¥ 77.0705
库存: 730
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1010.35
