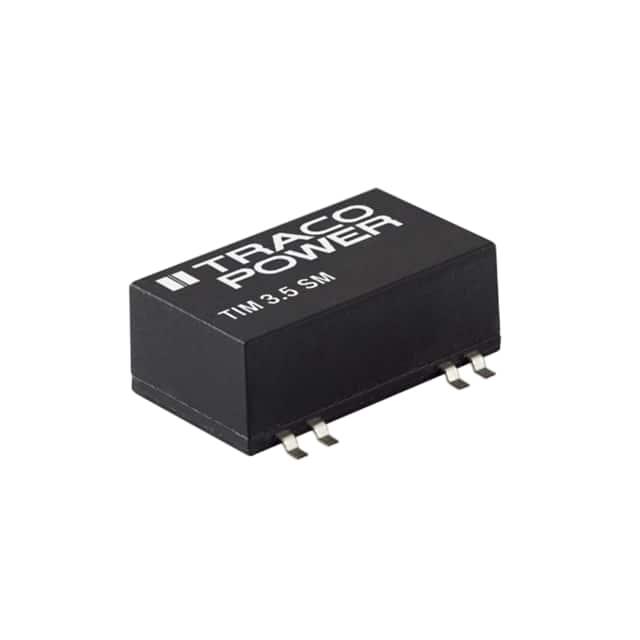

TIM 3.5-4811SM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TIM 3.5系列, 36 → 75 V 直流输入, 5V 直流输出, 3.5W
供应商型号: SG-TIM 3.5-4811SM
供应商: 国内现货
标准整包数: 1
TRACO POWER DC-DC模块 TIM 3.5-4811SM

TIM 3.5-4811SM概述

    DC/DC Medical Converter TIM 3.5SM Series 技术手册解析

    产品简介


    TIM 3.5SM系列是Traco Power公司推出的一款高性能DC/DC转换器,具有3.5瓦特的功率输出。它采用SMD-16封装形式,具有高可靠性、小体积和低功耗的特点。该产品广泛应用于医疗设备、运输系统、工业控制设备以及某些IGBT驱动器应用场合。其紧凑的SMD塑料封装设计不仅节省空间,还便于自动化生产,特别适用于需要严格安全标准的环境。

    技术参数


    - 封装形式: SMD-16
    - 输入电压范围: 4.5VDC - 75VDC
    - 输出电压和电流: 见下表
    - 效率: 视具体型号不同,最高可达83%
    - 绝缘等级: I/O隔离5000 VACrms,认证符合IEC/EN/ES 60601-1 3rd edition标准,适合2×MOPP(患者保护措施)
    - 漏电流: 小于2 µA(BF应用)
    - 工作温度范围: -40°C至+90°C
    - 认证: IEC 60601-1, IEC 62368-1, ES 60601-1, UL 62368-1
    - 使用寿命: 5年产品保修
    - 启动时间: 10 ms (典型值)
    - 短期保护: 连续过流保护,自动恢复
    | 型号 | 输入电压 | 输出1(Vnom) | 输出2(Vnom) | 效率 |

    | TIM 3.5-0911SM | 4.5 - 12 VDC (9 VDC nom.) | 5 VDC | 77 % |
    | TIM 3.5-0919SM | 9 VDC | 78 % |
    | TIM 3.5-0912SM | 12 VDC | 82 % |
    | TIM 3.5-0913SM | 15 VDC | 82 % |
    | TIM 3.5-0915SM | 24 VDC | 82 % |
    | TIM 3.5-0922SM | +12 VDC | –12 VDC | 82 % |
    | TIM 3.5-0923SM | +15 VDC | –15 VDC | 82 % |

    产品特点和优势


    - 强化隔离系统: 符合医疗安全标准,满足2×MOPP的要求。
    - 广泛的输入电压范围: 支持4.5VDC到75VDC,适合各种供电系统。
    - 超宽工作温度范围: -40°C至+90°C,适用于极端环境。
    - 高可靠性和长寿命: 具有5年的产品保修期,确保长期稳定性。
    - 紧凑设计: SMD-16封装,节省空间,易于安装。

    应用案例和使用建议


    - 医疗设备: 用于监测仪器、诊断设备和其他需要高可靠性的设备。
    - 运输系统: 可用于火车、飞机等交通工具的电源系统。
    - 工业控制设备: 在自动化生产线、工业机器人等领域有广泛应用。
    - 测量设备: 用于实验室测试设备的稳定电源供应。

    使用建议:
    - 根据不同的输入电压和负载条件选择合适的型号。
    - 确保输入电压在额定范围内以获得最佳效率。
    - 使用外部滤波器来减少EMI/RFI干扰,提高整体系统的稳定性。

    兼容性和支持


    TIM 3.5SM系列兼容多种医疗和工业标准,如IEC 60601-1、IEC 62368-1等。制造商提供了详细的应用指南和支持文档,如焊接工艺指导和清洗工艺指南,以确保正确安装和长期维护。

    常见问题与解决方案


    - 问题1: 产品在低温环境下启动困难。
    - 解决方案: 确保输入电压在额定范围内,可以尝试外部加热方法。
    - 问题2: 输出电压不稳定。
    - 解决方案: 检查输入电压是否波动过大,或者是否存在过载情况。
    - 问题3: 产品漏电流过高。
    - 解决方案: 检查电路连接是否正常,确保输入滤波电容规格符合要求。

    总结和推荐


    TIM 3.5SM系列是一款非常出色的DC/DC转换器,具有高效能、高可靠性、宽工作温度范围和坚固的设计等特点。特别适合需要医疗级安全标准的应用场景。尽管价格可能稍高于普通商用转换器,但考虑到其卓越的性能和长时间的使用寿命,强烈推荐使用。
    总的来说,TIM 3.5SM系列的这些优点使其成为医疗设备和高端工业控制设备的理想选择。如果您正在寻找一款可靠的DC/DC转换器,强烈推荐考虑TIM 3.5SM系列。

TIM 3.5-4811SM参数

参数
输出电流最大值 700mA
输入电压最小值 48V(DC)
最大容性负载 -
输入电压最大值 75V
类型 -
散热方式 -
输出方式 DC-DC
转换效率 79%
输出总功率 -
开关频率 -
特性 Remote On/Off,OVP,SCP
输出电压 5V
输出电压组数 1
长*宽*高 24.3mm*14.4mm*10.5mm
通用封装 DIP
安装方式 贴片安装
应用等级 医疗级
零件状态 在售
包装方式 管装

TIM 3.5-4811SM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TIM 3.5-4811SM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TIM 3.5-4811SM TIM 3.5-4811SM数据手册

TIM 3.5-4811SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 36.88 ¥ 307.948
100+ $ 31.77 ¥ 265.2795
500+ $ 28.68 ¥ 239.478
1000+ $ 24.97 ¥ 208.4995
库存: 140
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 3079.48
直接购买
加入购物车
