TEP 100-1210-CM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: 25A 3.3V 1 18V 底座安装
供应商型号: SG-TEP 100-1210-CM
供应商: 期货订购
标准整包数: 1

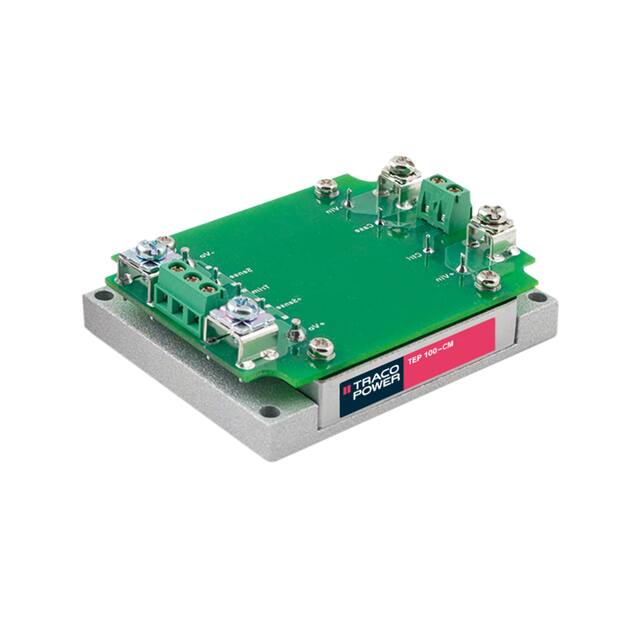

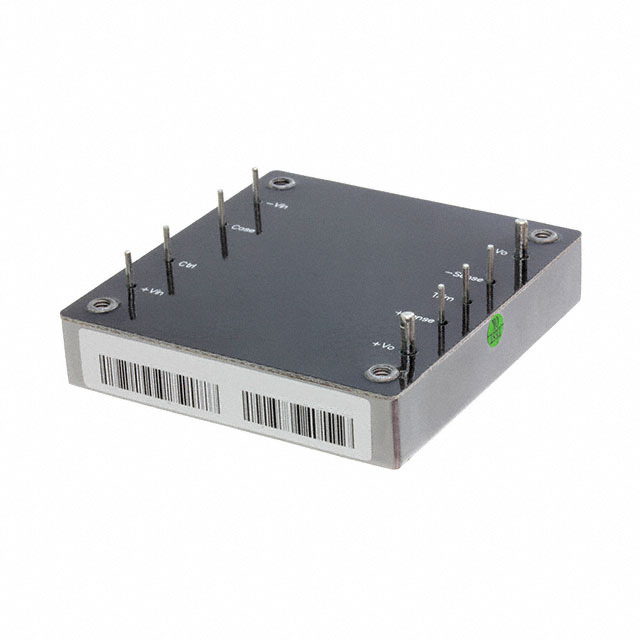

TRACO POWER DC-DC模块 TEP 100-1210-CM

TEP 100-1210-CM概述


    产品简介


    TEP 100 系列 DC/DC 转换器 是一款紧凑且坚固的隔离式高性能直流-直流转换器模块,适用于广泛的应用领域,尤其适合工业应用。其设计允许直接安装在机壳上,而无需通过印刷电路板(PCB)连接。产品提供不同输入和输出电压配置,最大功率可达100瓦。

    技术参数


    主要技术规格:
    - 输入电压范围:9 - 75 VDC
    - 输出电压范围:3.3 VDC 至 48 VDC
    - 最大输出电流:25.0 A (3.3 VDC) 至 2.1 A (48 VDC)
    - 效率:90% 至 93%
    - 工作温度范围:-40°C 至 +75°C
    - 储存温度范围:-55°C 至 +125°C
    电气特性:
    - 启动电压:12 VDC 模型 8.5 VDC,24 VDC 模型 17.5 VDC,48 VDC 模型 35.5 VDC
    - 欠压锁定电压:12 VDC 模型 7.5 VDC,24 VDC 模型 16 VDC,48 VDC 模型 34 VDC
    - 高峰电压(100 毫秒):12 VDC 模型 36 VDC,24 VDC 模型 50 VDC,48 VDC 模型 100 VDC
    - 最大传导噪声:EN 55022 Level A,FCC Part 15 Level A
    - 电磁兼容性(EMC)性能:符合 EN 50121-3-2
    工作环境:
    - 温度范围:-40°C 至 +75°C
    - 存储温度范围:-55°C 至 +125°C
    - 湿度范围:最大 95% 相对湿度(非冷凝)

    产品特点和优势


    特点:
    - 坚固耐用的金属外壳设计
    - 容易的底盘安装方式
    - 2:1 输入电压范围
    - 最高工作温度达到 60°C(自然对流冷却)
    - 软启动功能
    - 反向输入电压保护
    - 输入保护滤波器
    优势:
    - 超宽的输入电压范围,使得产品适合于电池供电系统
    - 高效率,可在较高温度下工作而不降额
    - 具备反向电压保护,提高系统的可靠性

    应用案例和使用建议


    应用案例:
    - 工业自动化
    - 电信基础设施
    - 测试和测量设备
    - 医疗设备
    使用建议:
    - 在高温环境下使用时,考虑安装散热片以保持良好散热。
    - 对于需要高电流的应用,优先选择高输出电流型号。
    - 在接线时,注意使用正确的输入电压等级,避免电压过高导致损坏。

    兼容性和支持


    兼容性:
    - TEP 100 系列与标准输入输出接口兼容。
    - 可选的底盘安装适配器(-CM 或 -CMF)使其容易集成到现有系统中。
    支持:
    - 三年的产品质量保证。
    - 技术文档和应用指南可以在官网下载。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:输入电压不稳定导致设备异常。
    解决方案: 确保输入电压在规定的范围内,并加装滤波器或稳压器以确保稳定的输入电压。

    - 问题:设备在高温环境下无法正常工作。
    解决方案: 使用适当的散热措施,如散热片或风扇,以确保设备能够在合适的温度下运行。

    总结和推荐


    综合评估:
    TEP 100 系列 DC/DC 转换器以其高效率、宽输入电压范围和坚固的金属外壳设计,在多种工业应用中表现出色。产品设计充分考虑了实用性和可靠性,非常适合需要高可靠性的场合。
    推荐:
    鉴于其广泛的适用性和良好的性能,我们强烈推荐 TEP 100 系列 DC/DC 转换器给需要稳定直流电源供应的工业应用项目。同时,考虑到其优秀的电磁兼容性设计,这些转换器也非常适合那些对电磁干扰有严格要求的应用场景。

TEP 100-1210-CM参数

参数
输入电压最小值 -
散热方式 -
类型 -
输出方式 -
特性 -
输入电压最大值 18V
最大容性负载 -
输出电压 3.3V
输出电压组数 1
转换效率 -
开关频率 -
输出总功率 -
输出电流最大值 25A
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

TEP 100-1210-CM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEP 100-1210-CM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEP 100-1210-CM TEP 100-1210-CM数据手册
