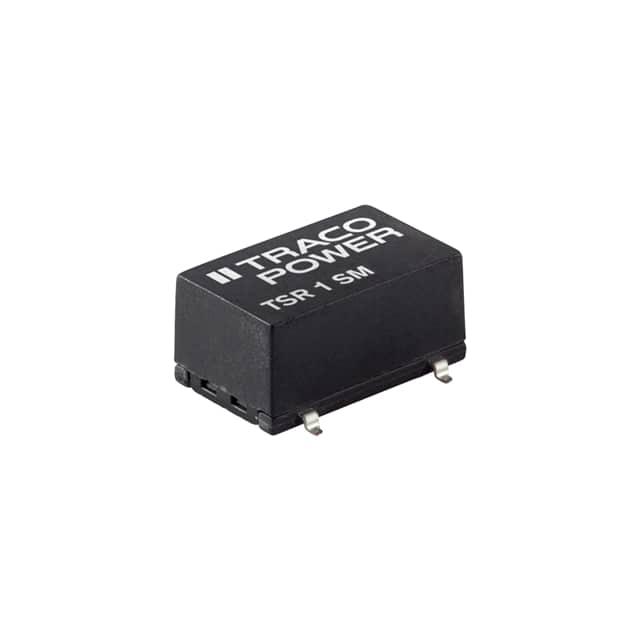

TSR 1-0525SM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 开关稳压器, 2.5V 直流输出, 36V 直流输入
供应商型号: SG-TSR 1-0525SM
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TSR 1-0525SM

TSR 1-0525SM概述

    # Traco Power TSR 1SM 系列非隔离式直流-直流转换器技术手册

    产品简介


    Traco Power 的 TSR 1SM 系列是非隔离式直流-直流降压开关稳压器,适用于各种需要高效率电源的应用。本系列产品采用表面贴装(SMD)封装,具有高效率、宽输入电压范围、短路保护及低待机电流等特点。主要应用于工业控制、通信设备、数据中心、医疗设备等领域。

    技术参数


    | 参数 | 规格 |

    | 封装类型 | SMD |
    | 最高效率 | 96% |
    | 输入电压范围 | 3 - 36 VDC |
    | 输出电压范围 | 1.2 - 15 VDC |
    | 输出电流 | 1 A |
    | 工作温度范围 | -40°C 至 +85°C |
    | 短路保护 | 连续,自动恢复 |
    | 待机电流 | ~1 μA |
    | 电压设定精度 | ±2% |
    | 输入电压变化调节 | ±0.2% |
    | 负载变化调节 | ±0.6% |
    | 涟波噪声 | 50 mVp-p 至 75 mVp-p |
    | 启动时间 | 5 ms |
    | 重载瞬态响应 | 200 mV 典型值 / 400 mV 最大值 |

    产品特点和优势


    TSR 1SM 系列的主要优势在于其高达 96% 的效率,这使得全负载条件下仍能在 65°C 环境温度下稳定运行而无需额外的散热层。输出电压精度达到 ±2%,并且具备连续的短路保护功能。低至 ~1 μA 的待机电流使其非常适合低功耗需求的应用场景。此外,该系列具有较长的产品保修期,为 3 年,进一步提高了用户的信心。

    应用案例和使用建议


    TSR 1SM 系列被广泛应用于工业控制、通信设备、数据中心和医疗设备等领域。例如,在通信基站中,其高效率和宽输入电压范围可确保设备在不同供电条件下的稳定运行。对于工业控制应用,由于其紧凑的设计和低功耗特性,可以有效降低系统整体的能耗。
    使用建议:
    1. 在安装过程中,务必遵循制造商推荐的焊接温度曲线进行焊接,以避免损坏器件。
    2. 选择合适的输入滤波电容,以减少输入电压的波动。
    3. 根据具体的应用需求选择适当的输出电压型号,以获得最佳性能。

    兼容性和支持


    TSR 1SM 系列产品具有良好的兼容性,可以方便地与其他标准的 SMD 组件集成。厂商提供详尽的技术文档和支持服务,包括技术规格书、安装指南和故障排除手册,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,检查输出负载是否有过载现象。 |
    | 温度过高 | 检查电路布局是否合理,确保有足够的空气流动来散热。 |
    | 瞬态响应差 | 检查输出电容是否符合要求,考虑增加输出电容容量。 |

    总结和推荐


    总体来看,Traco Power 的 TSR 1SM 系列直流-直流转换器具有出色的性能和广泛的适用性,非常适合需要高效率、紧凑设计和宽输入电压范围的应用。其优越的可靠性、高效率以及长寿命使得它在市场上具有很强的竞争力。因此,强烈推荐给需要高性能电源模块的应用场合。
    通过以上分析,我们可以看出 TSR 1SM 系列在电子元器件市场上有着显著的优势,是许多应用领域的理想选择。

TSR 1-0525SM参数

参数
散热方式 -
输出方式 -
输出总功率 -
最大容性负载 -
输出电压组数 1
输出电压 2.5V
转换效率 96%
输入电压最大值 5.5V
输出电流最大值 1A
类型 -
输入电压最小值 -
开关频率 -
特性 SCP
长*宽*高 11.7mm(长度)*10.2mm(宽度)
通用封装 TO-220
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TSR 1-0525SM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TSR 1-0525SM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TSR 1-0525SM TSR 1-0525SM数据手册

TSR 1-0525SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
