TMR 3-4812E

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 3E系列, 36 → 75 V 直流输入, 12V 直流输出, 3W
供应商型号: SG-TMR 3-4812E
供应商: 国内现货
标准整包数: 10

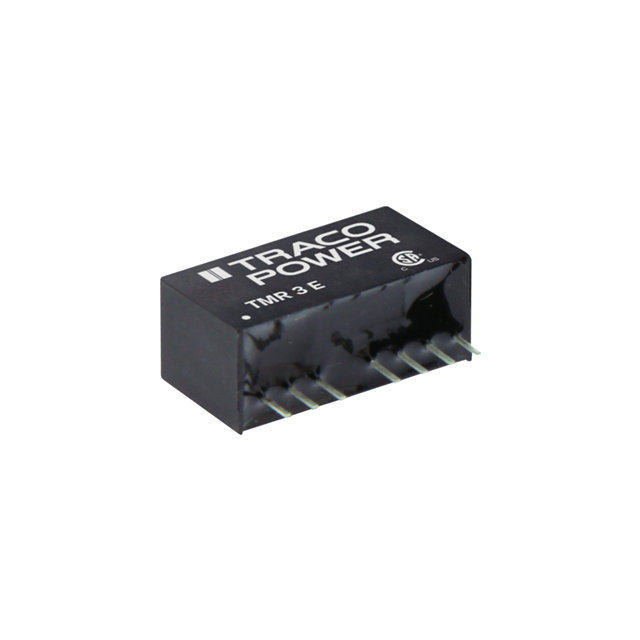

TRACO POWER DC-DC模块 TMR 3-4812E

TMR 3-4812E概述

    TMR 3E 系列 DC/DC 转换器技术手册

    1. 产品简介


    TMR 3E 系列是适用于通信设备、仪器仪表及工业电子设备的 3W 隔离式直流-直流(DC/DC)转换器模块。此系列转换器具有宽输入电压范围(2:1),封装紧凑,采用SIP-8塑料封装,外形尺寸仅为2.0 cm²(0.3平方英寸)。每个模块输出电压和电流各异,但均能在广泛的温度范围内(-40°C到+85°C)稳定工作,确保高性能的输出电压和电流调节。

    2. 技术参数


    | 输入电压范围 | 输出电压 | 最大输出电流 | 典型效率 (%) |
    ||
    | 3.3 VDC | 700 mA | 71 |
    | 5.0 VDC | 600 mA | 73 |
    | 12 VDC | 250 mA | 79 |
    | 4.5 – 9.0 VDC | 15 VDC | 200 mA | 79 |
    | ±5.0 VDC | ±300 mA | 74 |
    | ±12 VDC | ±125 mA | 79 |
    | ±15 VDC | ±100 mA | 79 |
    电气特性:
    - 输入电流(空载):5.0 V模型为70 mA,12 V模型为20 mA,24 V模型为10 mA,48 V模型为8 mA。
    - 输入电流(满载):5.0 V模型为760 mA,12 V模型为300 mA,24 V模型为150 mA,48 V模型为75 mA。
    - 浪涌电压(最大1000毫秒):5.0 V模型为11 V,12 V模型为25 V,24 V模型为50 V,48 V模型为100 V。
    工作环境:
    - 温度范围:-40°C 到 +85°C
    - 储存温度范围:-55°C 到 +105°C
    - 湿度:相对湿度最大为95%,无冷凝

    3. 产品特点和优势


    - 宽输入电压范围:2:1的输入电压范围使得这款转换器适用于多种不同的电源系统。
    - 成本优化设计:紧凑的设计使其成为成本效益高的解决方案。
    - 高效率:最高可达83%的典型效率,有效降低能源损耗。
    - 隔离保护:I/O隔离达1500 VDC,提供安全可靠的电气隔离。
    - 远程启停控制:允许远程控制启停功能,提高系统的灵活性和可操作性。
    - 长寿命:计算得出的MTBF(平均故障间隔时间)超过1百万小时。

    4. 应用案例和使用建议


    TMR 3E 系列广泛应用于通信设备、仪器仪表和工业电子设备等领域。在选择具体型号时,可以根据所需的输入电压和输出电流来确定最适合的应用场景。例如,在需要12 VDC输出的情况下,可以选择TMR 3-1212E型号,其在12 VDC输入下的输出电流可达250 mA,典型效率为83%。
    对于用户在使用过程中的注意事项,我们建议严格按照制造商的推荐进行操作,以确保长期稳定的运行。特别是在长期工作于欠压条件下时,应避免对转换器造成损害。

    5. 兼容性和支持


    TMR 3E 系列具有良好的兼容性,可以与其他标准接口和设备无缝集成。此外,制造商提供了长达三年的产品保修,确保用户能够享受到可靠的售后支持和服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 不能启动 | 检查输入电压是否符合要求 |
    | 输出电压不正确 | 检查接线是否正确连接 |
    | 过热 | 减少负载或改善散热条件 |

    7. 总结和推荐


    TMR 3E 系列 DC/DC 转换器凭借其宽输入电压范围、紧凑设计、高效率以及优良的隔离特性,在众多电子设备中展现出卓越的性能。尤其适用于需要高效、稳定电源供应的应用场合。强烈推荐使用该系列转换器,特别是对于那些注重可靠性和成本效益的项目来说,TMR 3E 系列无疑是理想的选择。

TMR 3-4812E参数

参数
输入电压最小值 48V(DC)
散热方式 -
输出总功率 -
输出电压 12V
转换效率 83%
最大容性负载 -
输出电压组数 1
开关频率 -
特性 Remote On/Off,SCP
类型 -
输入电压最大值 75V
输出方式 -
输出电流最大值 250mA
长*宽*高 21.844mm*9.144mm*11.176mm
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 3-4812E厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 3-4812E数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 3-4812E TMR 3-4812E数据手册

TMR 3-4812E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 14.24 ¥ 118.904
100+ $ 12.01 ¥ 100.2835
500+ $ 11.3 ¥ 94.355
1000+ $ 9.99 ¥ 83.4165
库存: 30
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1189.04
