TMV 1215EN

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMV EN系列, 10.8 → 13.2 V 直流输入, 15V 直流输出, 1W
供应商型号: HIC-TMV 1215EN
供应商: 国内现货
标准整包数: 10

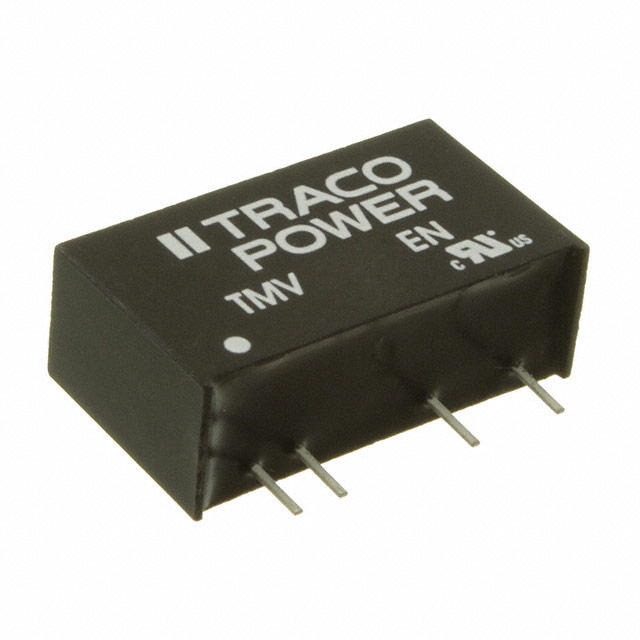

TRACO POWER DC-DC模块 TMV 1215EN

TMV 1215EN概述

    TMV-EN 系列 DC/DC 转换器产品技术手册

    1. 产品简介


    TMV-EN 系列是 Traco Power 公司推出的一款高隔离电压的 1 瓦非调节型 DC/DC 转换器。它具有出色的绝缘能力和小巧的体积,适用于多种需要安全认证的应用场景。该系列产品在工业、通信、医疗设备等领域有着广泛的应用前景。

    2. 技术参数


    - 输入电压范围:5 VDC / 12 VDC
    - 输出电压范围:
    - 单输出型号:5 VDC / 12 VDC / 15 VDC
    - 双输出型号:±5 VDC / ±12 VDC / ±15 VDC
    - 最大输出电流:单输出型号 200 mA,双输出型号 ±100 mA / ±40 mA / ±35 mA
    - 转换效率:
    - 5 VDC 输入:66% - 75%
    - 12 VDC 输入:66% - 75%
    - 隔离电压:3000 VACrms(60 秒耐压)
    - 工作温度范围:-25°C 到 +85°C
    - 存储温度范围:-50°C 到 +125°C
    - 认证标准:IEC/EN/UL 60950-1

    3. 产品特点和优势


    TMV-EN 系列的主要特点是:
    - 高隔离电压:达到 3000 VACrms,符合 300 VAC 工作电压的要求。
    - 绝缘特性:通过补充绝缘和增强绝缘测试,保证安全性和可靠性。
    - 小尺寸设计:采用 SMD 构造和特殊设计的环形变压器,使其能够在标准 SIP 封装内实现极小的体积。
    - 认证齐全:获得 IEC/EN/UL 60950-1 安全标准认证,适合多种应用场景。
    - 低耦合电容:低耦合电容有助于减少反射输入纹波电流。
    - 保修期长:提供 3 年产品保修。

    4. 应用案例和使用建议


    TMV-EN 系列非常适合需要高隔离电压和紧凑设计的应用场合。例如,在工业自动化控制系统中,该系列可以作为电源模块,为传感器和其他控制部件供电;在通信设备中,用于隔离和稳压内部电路。为了确保最佳性能,建议在使用过程中:
    - 使用外部 1-3.3 μF 的聚酯薄膜电容器来减少反射输入纹波电流。
    - 根据负载情况选择合适的输出电压和电流型号。
    - 注意环境温度的影响,特别是在高温环境下,需要考虑降额使用。

    5. 兼容性和支持


    TMV-EN 系列具有良好的兼容性,可与其他符合相关标准的电子元器件或设备配合使用。Traco Power 提供详细的技术文档和支持服务,包括:
    - 产品认证文档下载:www.tracopower.com/overview/tmv-en
    - REACH 和 RoHS 合规声明:www.tracopower.com/info/reach-declaration.pdf

    6. 常见问题与解决方案


    - 问题 1:设备在启动时出现过载保护。
    - 解决方法:检查输入电压是否超出允许范围,或者是否存在负载过大的情况。
    - 问题 2:输出电压不稳定。
    - 解决方法:确认连接线是否松动,检查负载是否平衡。
    - 问题 3:温度过高导致自动关机。
    - 解决方法:确保散热良好,考虑降额使用。

    7. 总结和推荐


    总体来看,TMV-EN 系列以其高隔离电压、可靠的安全性能和紧凑的设计成为一款极具性价比的 DC/DC 转换器。无论是对安全性有较高要求的应用,还是需要紧凑电源模块的场景,该系列都是不错的选择。强烈推荐在需要高隔离电压和良好安全性的应用场景中使用 TMV-EN 系列产品。

TMV 1215EN参数

参数
输出电流最大值 65mA
输出电压 15V
输出总功率 -
输出电压组数 1
特性 SCP
类型 -
输出方式 -
输入电压最大值 13.2V
转换效率 66%
散热方式 -
输入电压最小值 12V(DC)
最大容性负载 -
开关频率 -
长*宽*高 22.098mm*7.62mm*12.446mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMV 1215EN厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMV 1215EN数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMV 1215EN TMV 1215EN数据手册

TMV 1215EN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.87 ¥ 99.1145
100+ $ 10.12 ¥ 84.502
500+ $ 9.37 ¥ 78.2395
1000+ $ 8.76 ¥ 73.146
库存: 473
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 991.14
