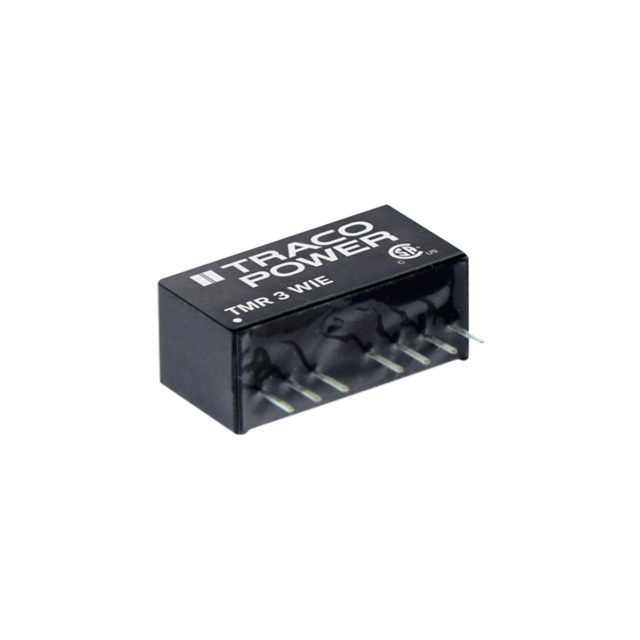

TMR 3-1212WIE

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 3WIE系列, 4.5 → 18 V 直流输入, 12V 直流输出, 3W
供应商型号: 7702015
供应商: 海外现货
标准整包数: 1
TRACO POWER DC-DC模块 TMR 3-1212WIE

TMR 3-1212WIE概述


    产品简介


    TMR 3WIE 系列 3 瓦 DC/DC 转换器 是一款高性能的隔离式 DC/DC 转换器模块,输出电压经过调节,输入电压范围宽广。此系列产品适用于通信设备、仪器仪表和工业电子产品等领域。产品采用紧凑型 SIP-8 封装,占用板面积仅为 2.0 平方厘米,便于集成到各种电路板中。

    技术参数


    | 型号 | 输入电压范围 | 输出电压 | 最大输出电流 | 典型效率 |

    | TMR 3-1210WIE | 3.3 VDC | 700 mA | 74 % |
    | TMR 3-1211WIE | 5.0 VDC | 600 mA | 78 % |
    | TMR 3-1212WIE | 12 VDC | 250 mA | 80 % |
    | TMR 3-1213WIE | 4.5 – 18 VDC | 15 VDC | 200 mA | 80 % |
    | TMR 3-1221WIE | 12 VDC (标称值) | ±5.0 VDC | ±300 mA | 70 % |
    | TMR 3-1222WIE | ±12 VDC | ±125 mA | 80 % |
    | TMR 3-1223WIE | ±15 VDC | ±100 mA | 80 % |
    | TMR 3-2410WIE | 3.3 VDC | 700 mA | 75 % |
    | TMR 3-2411WIE | 5.0 VDC | 600 mA | 80 % |
    | TMR 3-2412WIE | 12 VDC | 250 mA | 81 % |
    | TMR 3-2413WIE | 9 – 36 VDC | 15 VDC | 200 mA | 81 % |
    | TMR 3-2421WIE | 24 VDC (标称值) | ±5.0 VDC | ±300 mA | 79 % |
    | TMR 3-2422WIE | ±12 VDC | ±125 mA | 80 % |
    | TMR 3-2423WIE | ±15 VDC | ±100 mA | 81 % |
    | TMR 3-4810WIE | 3.3 VDC | 700 mA | 74 % |
    | TMR 3-4811WIE | 5.0 VDC | 600 mA | 79 % |
    | TMR 3-4812WIE | 12 VDC | 250 mA | 79 % |
    | TMR 3-4813WIE | 18 – 75 VDC | 15 VDC | 200 mA | 79 % |
    | TMR 3-4821WIE | 48 VDC (标称值) | ±5.0 VDC | ±300 mA | 79 % |
    | TMR 3-4822WIE | ±12 VDC | ±125 mA | 79 % |
    | TMR 3-4823WIE | ±15 VDC | ±100 mA | 80 % |

    产品特点和优势


    TMR 3WIE 系列 转换器具有以下几个显著特点:
    1. 宽输入电压范围:具备 4:1 的宽泛输入电压范围,能够适应多种电源环境。
    2. 紧凑封装:采用 SIP-8 塑料封装,体积小,适合空间受限的应用场合。
    3. 高效率:典型效率高达 81%,可在宽温度范围内正常工作。
    4. 远程启停控制:可通过远程信号实现启停控制,方便系统集成。
    5. 高可靠性:工作温度范围为 -40°C 到 +85°C,存储温度范围更广,达 -55°C 至 +125°C。
    6. 保护机制完善:具备短路保护功能,确保长期稳定运行。

    应用案例和使用建议


    该转换器适用于多种应用场合,例如:
    - 通信设备:由于其高效能和紧凑设计,非常适合应用于路由器、交换机等设备中。
    - 工业控制系统:宽泛的工作温度范围使其能够在恶劣环境下可靠运行。
    - 医疗设备:高精度和可靠性使得其在医疗监测设备中有很好的应用前景。
    使用建议:
    1. 负载选择:在满载情况下使用时,确保负载不超过最大额定值。
    2. 环境温度管理:工作温度较高时,建议适当降额使用以保证长期稳定性。
    3. 防护措施:安装时应考虑浪涌电压保护,如加装推荐的保险丝等。

    兼容性和支持


    TMR 3WIE 系列 与其他标准电子元件和设备兼容良好,可以方便地集成到现有的电路中。制造商提供了详细的文档和认证信息,以确保产品符合相关安全标准。如有需要,用户可访问官方网站下载最新资料及获取技术支持。

    常见问题与解决方案


    1. 问题:启动时输入电压低于阈值导致无法正常工作。
    解决方案:确保输入电压不低于最小启动电压,并检查输入电源是否稳定。

    2. 问题:长时间工作于低电压下可能导致损坏。
    解决方案:避免在低于最小输入电压条件下长时间工作,如需长时间运行,请选择合适的电源配置。

    3. 问题:输出纹波过大。
    解决方案:增加外部滤波电容,尤其是对于电容要求较高的型号(如1760 µF)。

    总结和推荐


    TMR 3WIE 系列 3 瓦 DC/DC 转换器 具备宽输入电压范围、高效率和紧凑设计等优势,非常适合在严苛环境中工作的各种电子设备。结合高可靠性、完善的保护机制及良好的兼容性,这款转换器无疑是高性能 DC/DC 应用的理想选择。因此,强烈推荐在各种工业和通信设备中采用该系列转换器。

TMR 3-1212WIE参数

参数
输出电压 12V
输入电压最大值 18V
输出总功率 -
输入电压最小值 4.5V~18V(DC)
转换效率 80%
输出电压组数 1
散热方式 -
输出方式 -
最大容性负载 -
输出电流最大值 250mA
特性 Remote On/Off,SCP
开关频率 -
类型 -
长*宽*高 21.8mm(长度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 3-1212WIE厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 3-1212WIE数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 3-1212WIE TMR 3-1212WIE数据手册
