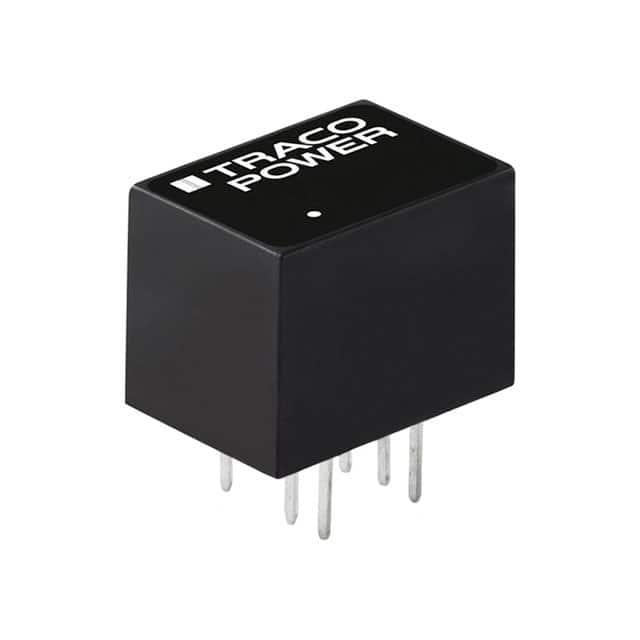

TDN 5-2423WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TND 5WI系列, 9 → 36 V 直流输入, ±15V 直流输出, 5W
供应商型号: SG-TDN 5-2423WI
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TDN 5-2423WI

TDN 5-2423WI概述

    TDN 5WI 系列 5 瓦直流-直流转换器技术手册

    1. 产品简介


    TDN 5WI 系列是 TRACO POWER 推出的一款高密度紧凑型直流-直流转换器。该系列采用独特的 DIP 封装(13.2 x 9.1 x 10.2 mm),具有高输出功率密度,适用于对空间有严格要求的应用场合。该转换器的主要功能包括全范围稳压输出、短路保护、远程开关控制等。其广泛应用于工业自动化、医疗设备、通信设备及各类需要电源隔离的场合。

    2. 技术参数


    - 封装: DIP 封装(13.2 x 9.1 x 10.2 mm)
    - 隔离电压: 1,600 VDC
    - 输入电压范围: 9 VDC 至 48 VDC(4:1)
    - 输出电压范围: ±5 VDC 至 ±15 VDC,单端 3.3 VDC 至 24 VDC
    - 最大输出电流: 单端 1,000 mA,双端 ±500 mA
    - 效率: 最高可达 84%
    - 工作温度范围: -40°C 至 +75°C
    - 储存温度范围: -55°C 至 +125°C
    - 隔离电阻: >1 Gohm (500 VDC)
    - 纹波和噪声: 最大 75 mVp-p (20 MHz 带宽)
    - 启动时间: 10 毫秒 (典型值),最大 20 毫秒
    - 瞬态响应: 500 微秒 (典型值)

    3. 产品特点和优势


    TDN 5WI 系列的优势主要体现在以下几个方面:
    - 高密度封装: 仅 1.23 cm³ 的体积,却能提供 5 瓦的输出功率。
    - 高可靠性: 满足 IEC/EN/UL 62368-1 和 UL 60950-1 安全标准,具有高达 2,280,000 小时的 MTBF(平均无故障时间)。
    - 全面保护功能: 包括短路保护、远程开关控制等,确保长期稳定运行。
    - 良好的电气特性: 输入电压范围广,最大输入电流仅为 80 mA,非常适合低功耗需求的应用场景。
    - 兼容性强: 支持多种输入和输出配置,满足不同应用场景的需求。

    4. 应用案例和使用建议


    TDN 5WI 系列常用于医疗设备、通信设备和工业控制系统等场合。例如,在医疗设备中,由于设备对空间的要求较高,这种高密度的转换器可以有效节省空间。在通信设备中,高输入电压范围和良好的电气特性使得其能够在各种环境中稳定运行。
    使用建议:
    - 在安装过程中注意散热设计,确保工作环境温度不超过 75°C。
    - 使用适当的外部电容器以优化纹波和瞬态响应。
    - 注意远程开关控制线路的设计,确保信号传输的稳定性。

    5. 兼容性和支持


    TDN 5WI 系列转换器与同类设备具有良好的兼容性,可以轻松集成到现有系统中。厂商提供了详尽的技术支持文档,包括详细的安装指南和常见问题解答,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    1. 问题: 转换器启动后无法正常工作。
    - 解决方法: 检查输入电压是否在规定的范围内,确认负载是否符合要求,检查接线是否正确。

    2. 问题: 输出电压不稳定。
    - 解决方法: 检查是否有外部干扰,增加滤波电容,检查负载是否平衡。
    3. 问题: 散热不良导致转换器过热。
    - 解决方法: 增加散热片,保证空气流通,避免安装在密闭空间内。

    7. 总结和推荐


    TDN 5WI 系列是一款高性能的直流-直流转换器,以其高功率密度、高可靠性和多种保护功能在同类产品中脱颖而出。无论是对于空间有限的应用还是需要高可靠性的场合,这款转换器都是理想的选择。强烈推荐在医疗设备、通信设备和工业控制系统中使用该产品。

TDN 5-2423WI参数

参数
输出电流最大值 168mA,168mA
散热方式 -
特性 Remote On/Off,SCP
输出电压 15V
输入电压最小值 9V
最大容性负载 -
开关频率 100KHz(Min)
转换效率 84%
输入电压最大值 36V
输出电压组数 2
输出方式 Fixed
输出总功率 5W
类型 -
长*宽*高 13.2mm(长度)*9.1mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
