THN 30-2412

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THN 30系列, 18 → 36 V 直流输入, 12V 直流输出, 30W
供应商型号: HIC-THN 30-2412
供应商: 国内现货
标准整包数: 10

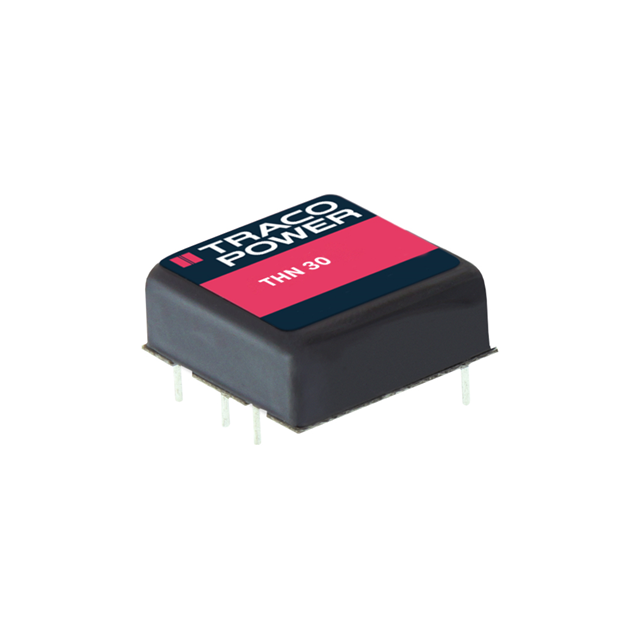

TRACO POWER DC-DC模块 THN 30-2412

THN 30-2412概述


    产品简介


    THN 30系列是新一代高效率的直流-直流转换器模块,适用于多种场合,具有高功率密度、紧凑设计等特点。该系列产品提供高达30瓦的输出功率,采用1英寸×1英寸×0.4英寸的金属外壳封装,具有广泛的输入电压范围和精密调节的输出电压。THN 30系列广泛应用于移动设备、仪器仪表、通信和工业电子领域的分布式电源架构中,特别适合空间受限的应用场景。

    技术参数


    - 输入电压范围:3.3 VDC, 5.0 VDC, 9-18 VDC, 18-36 VDC, 36-75 VDC(具体型号不同)
    - 输出电压:3.3 VDC, 5.0 VDC, 12 VDC, 15 VDC, 24 VDC(正负输出)
    - 最大输出电流:7000 mA (3.3 VDC),6000 mA (5.0 VDC),2500 mA (12 VDC),2000 mA (15 VDC),1250 mA (24 VDC)
    - 效率:最高可达92%
    - 启动电压:12 VDC模型:<9.0 VDC,24 VDC模型:<18 VDC,48 VDC模型:<36 VDC
    - 最大浪涌电压:1秒内最大值为100 VDC
    - 输入电流空载时:12 VDC模型:12 mA,24 VDC模型:10 mA,48 VDC模型:8 mA
    - 负载调节率:单输出模型最大0.2%,双输出模型最大1.0%
    - 温度系数:±0.02 %/K
    - 瞬态响应时间:典型值为250 μs(25%负载变化)

    产品特点和优势


    THN 30系列转换器具备以下显著优势:
    - 高功率密度:每立方英寸能够提供高达30瓦的输出功率。
    - 宽输入电压范围:支持2:1的输入电压范围,增加了适用性。
    - 高效能:最高效率可达92%,确保长时间稳定运行。
    - 可靠保护机制:包含过温保护、短路保护、过压保护等。
    - 远程开关控制:支持远程开关控制,便于系统管理。
    - 低无负载输入电流:降低空载状态下的能耗。
    - 符合RoHS标准:环保材料使用,减少环境污染。

    应用案例和使用建议


    THN 30系列非常适合用于电池供电系统,如便携式医疗设备、无人机、通信设备等。例如,在无人机应用中,其高效的电源转换能力可延长飞行时间。此外,对于工业自动化领域,高可靠性与紧凑设计使其成为分布式电源系统的理想选择。
    使用建议:
    - 使用适当的输入电容以改善瞬态响应和稳定性。
    - 考虑热管理需求,尤其是在高负载情况下。

    兼容性和支持


    THN 30系列转换器具有良好的兼容性,可以与其他电子元器件无缝集成。厂商提供长达三年的产品保修,并且有详细的技术文档和应用指南,帮助用户更好地理解和使用这些产品。此外,通过官方网站可以获得最新版本的技术手册和认证文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不足导致无法启动 | 检查并确认输入电压是否满足启动要求 |
    | 输出电压不稳定 | 检查负载是否超出额定范围,调整负载或更换更大容量的电源 |
    | 瞬态响应不佳 | 确认所使用的输入电容和输出电容是否符合要求 |

    总结和推荐


    THN 30系列直流-直流转换器凭借其高功率密度、宽输入电压范围和高效的性能,成为众多应用的理想选择。无论是电池供电系统还是工业自动化领域,它都能发挥出色的表现。其优异的可靠性、丰富的保护功能以及全面的支持服务使其在市场上具备较强的竞争力。因此,强烈推荐使用THN 30系列转换器,特别是在空间受限且需要高效率电源转换的场合。

THN 30-2412参数

参数
转换效率 91%
输出方式 -
输入电压最小值 18V
输出总功率 30W
输入电压最大值 36V
最大容性负载 -
输出电流最大值 2.5A
特性 Remote On/Off,OTP,OVP,SCP
散热方式 -
类型 -
输出电压 12V
开关频率 -
输出电压组数 1
长*宽*高 25.4mm*25.4mm*10.16mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

THN 30-2412厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THN 30-2412数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THN 30-2412 THN 30-2412数据手册

THN 30-2412封装设计

查看详情并下载
Symbol
Footprint
3D Model
