首页  >  产品百科  >  TVN 3-2423

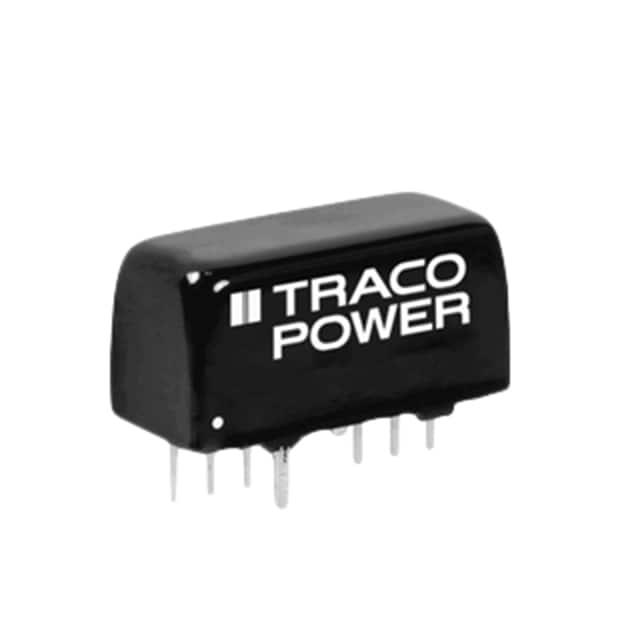

TVN 3-2423

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TVN 3系列, 18 → 36 V 直流输入, ±15V 直流输出, 3W
供应商型号: SG-TVN 3-2423
供应商: 国内现货
标准整包数: 1

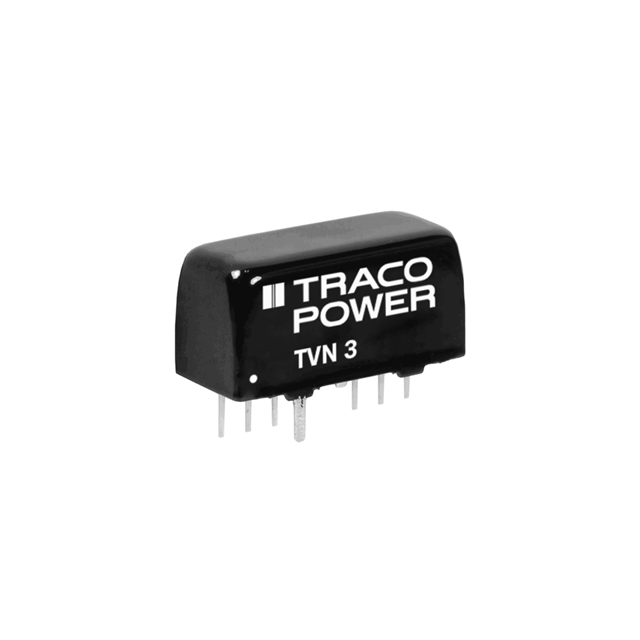

TRACO POWER DC-DC模块 TVN 3-2423

TVN 3-2423概述


    产品简介


    产品名称:Traco Power TVN 3 系列 DC/DC 转换器
    产品类型:DC/DC 转换器
    主要功能:Traco Power TVN 3 系列是功率为 3 瓦的超低纹波和噪声 DC/DC 转换器。
    应用领域:适用于空间受限且对电磁兼容性要求较高的应用场景,如通信设备、医疗设备、工业自动化等。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 4.5-13.2 VDC, 9-18 VDC, 18-36 VDC, 36-75 VDC |
    | 输出电压 | 3.3 VDC, 5.0 VDC, 9.0 VDC, 12 VDC, 15 VDC, 24 VDC, ±5.0 VDC, ±12 VDC, ±15 VDC |
    | 输出电流 | 700 mA, 600 mA, 333 mA, 250 mA, 200 mA, 125 mA |
    | 效率 | 74%-85%(典型值) |
    | 纹波和噪声 | 10 mVp-p 典型值(带外部电容时) |
    | 工作温度范围 | -40°C 至 +90°C |
    | 隔离电压 | 1'600 VDC(输入输出隔离) |
    | 保护功能 | 短路保护,无需最小负载 |

    产品特点和优势


    1. 超低纹波和噪声:典型值为 10 mVp-p,确保信号的纯净度。
    2. 紧凑封装:采用标准 SIP-8 封装,占用空间小。
    3. 全范围输入电压:提供多种输入电压范围选择,适应不同电源需求。
    4. 高效率:最高效率可达 85%,保证能源利用效率。
    5. 宽工作温度范围:可在极端环境下稳定运行,适合各种恶劣条件。
    6. 全封闭封装:提高防尘防水能力,延长使用寿命。
    7. 完善的保护机制:具备短路保护、过温保护等功能,确保设备安全。

    应用案例和使用建议


    应用案例:
    1. 通信设备:用于无线基站、交换机等设备中的电源转换。
    2. 医疗设备:确保稳定的电源供应,提高设备精度。
    3. 工业自动化:提供可靠稳定的电源,适用于恶劣工业环境。
    使用建议:
    1. 散热设计:考虑到最大输出功率和高温环境下的效率,建议使用良好的散热设计以防止过热。
    2. 合理布局:尽量将 TVN 3 系列放置于电路板上的关键位置,减少长线带来的干扰。
    3. 输入电容:对于有源滤波器的应用,可以添加外部电容来进一步降低纹波和噪声。

    兼容性和支持


    1. 兼容性:可与各种电压等级的电路板兼容,适用于多种类型的电路设计。
    2. 支持和维护:Traco Power 提供三年的产品保修期,并提供技术支持和服务。可通过其官方网站获得详细的技术文档和使用指南。

    常见问题与解决方案


    1. 问题:输入电压波动导致输出电压不稳定。
    - 解决方案:确保输入电压在规定范围内,并检查是否有其他电源设备干扰。

    2. 问题:纹波和噪声超标。
    - 解决方案:增加外部电容或更换更高质量的电容以改善滤波效果。

    总结和推荐


    综述:
    Traco Power TVN 3 系列是一款高性能、高可靠性的 DC/DC 转换器,适用于各种对电源质量要求严格的场合。其优异的纹波抑制能力和宽泛的工作温度范围使其在多种应用场景下表现出色。
    推荐:
    鉴于其卓越的技术指标和广泛的应用范围,强烈推荐使用 Traco Power TVN 3 系列 DC/DC 转换器。该产品不仅能满足绝大多数应用场景的需求,还能为用户提供长时间的稳定服务。

TVN 3-2423参数

参数
开关频率 100KHz(Min)
输入电压最大值 36V
输出电压组数 2
特性 Remote On/Off,SCP
输出电压 15V
输出电流最大值 100mA,100mA
输出方式 Fixed
转换效率 85%
最大容性负载 -
散热方式 -
输出总功率 3W
类型 -
输入电压最小值 18V
长*宽*高 21.8mm*9.6mm*11.2mm
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TVN 3-2423厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TVN 3-2423数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TVN 3-2423 TVN 3-2423数据手册

TVN 3-2423封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 33.24 ¥ 277.554
50+ $ 30.59 ¥ 255.4265
100+ $ 28.77 ¥ 240.2295
500+ $ 26.77 ¥ 223.5295
库存: 211
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 2775.54
直接购买
