TMG 07105

产品分类: AC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 6.3W开关电源, 5V 直流输出电压 1.26A输出电流, 1输出点
供应商型号: SG-TMG 07105
供应商: 国内现货
标准整包数: 1

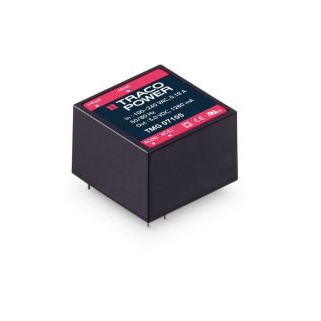

TRACO POWER AC-DC模块 TMG 07105

TMG 07105概述

    Traco Power TMG Series AC/DC Power Modules: 7 – 50 W
    Traco Power's TMG Series is a family of fully encapsulated AC/DC power modules designed for PCB mounting, offering a range of outputs from 7 to 50 watts. These modules are optimized for energy efficiency and cost-performance, making them suitable for a wide array of industrial and commercial applications.

    1. 产品简介


    产品类型: 全封闭塑料封装的AC/DC电源模块
    主要功能: 完全调节输出,高效率,宽输入电压范围,短路、过载和过压保护
    应用领域: 工业设备、商业设备、家庭自动化等

    2. 技术参数


    - 输入电压范围: 交流输入:90 – 264 VAC(47 – 63 Hz);直流输入:120 – 370 VDC
    - 隔离电压: 4242 VDC I/O 隔离
    - 效率: 最高达 90%
    - 工作温度范围: -40°C 至 +70°C
    - 无负载功率消耗: < 0.3W
    - 输入浪涌电流: 7W 模型:最大 20/40A (115/230 VAC),其他模型随瓦数递增
    | 型号 | 输出功率 (max.) | 输出电压 (nom.) | 输出电流 (max.) | 效率 (typ.) |

    | TMG 07105 | 6.3 W | 5.0 VDC | 1260 mA | 77 % |
    | TMG 15105 | 13.5 W | 5.0 VDC | 2700 mA | 80 % |
    | TMG 30103 | 16.5 W | 3.3 VDC | 5000 mA | 80 % |
    | TMG 50105 | 40 W | 5.0 VDC | 8000 mA | 86 % |

    3. 产品特点和优势


    - 高效率: 最高达 90%,适合节能应用
    - 宽输入电压范围: 适用于全球电压标准
    - 宽温度范围: -40°C 至 +70°C,适合恶劣环境
    - 完全封装: 抗冲击和振动
    - 安全特性: 安全认证符合 IEC/EN 60950-1 和 UL 60950-1
    - EMI/EMC 特性: 符合 EN 55032 Class B 和 EN 55024

    4. 应用案例和使用建议


    TMG 系列电源模块广泛应用于工业自动化、商业设备、智能家庭等领域。例如,在工业机器人中,它们可以提供稳定的电力供应,确保系统的正常运行。对于那些对能耗有严格要求的应用(如电信设备),TMG 系列提供了低无负载功耗的优势。为了更好地发挥这些模块的性能,建议在设计电路时合理安排散热措施,避免过热导致性能下降。

    5. 兼容性和支持


    TMG 系列模块具有广泛的兼容性,可用于各种电气系统和设备中。Traco Power 提供详细的技术支持文档和产品认证,确保用户在使用过程中能够获得全面的支持。此外,Traco Power 还提供详尽的产品规格书和设计指南,帮助工程师更好地理解和使用这些模块。

    6. 常见问题与解决方案


    - 问题: 输入电压波动导致输出不稳定
    解决方案: 使用稳压器或电压稳定器来维持输入电压的稳定性
    - 问题: 模块在高温环境下效率降低
    解决方案: 采用合适的散热方法,如外部风扇或散热片
    - 问题: 短路时无法正常保护
    解决方案: 检查连接线路是否正确,并确认保护装置(如熔断器)是否正常工作

    7. 总结和推荐


    总体来看,Traco Power 的 TMG 系列 AC/DC 电源模块具有高效、可靠、适用范围广等特点,特别适合需要高稳定性和高性能的工业及商业应用。它们的设计和制造都经过严格的测试和验证,因此在质量上值得信赖。强烈推荐给需要高性能电源模块的用户。

TMG 07105参数

参数
输出电压组数 1
输出电流最大值 1.26A
输出电压 5V
开关频率 -
输出总功率 6.3W
输出方式 Fixed
输入电压最大值 -
特性 Universal Input
输入电压最小值 90V~264V(AC),120V~370V(DC)
散热方式 -
最大容性负载 -
转换效率 77%
类型 -
长*宽*高 27.4mm(长度)*27.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

TMG 07105厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMG 07105数据手册

厂牌 PDF简要描述 下载
TRACO POWER AC-DC模块 TRACO POWER TMG 07105 TMG 07105数据手册

TMG 07105封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 26.46 ¥ 220.941
50+ $ 24.32 ¥ 203.072
100+ $ 22.51 ¥ 187.9585
500+ $ 20.95 ¥ 174.9325
库存: 219
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 1104.7
