TMR 3-2422HI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 3HI系列, 18 → 36 V 直流输入, ±12V 直流输出, 3W
供应商型号: SG-TMR 3-2422HI
供应商: 国内现货
标准整包数: 10

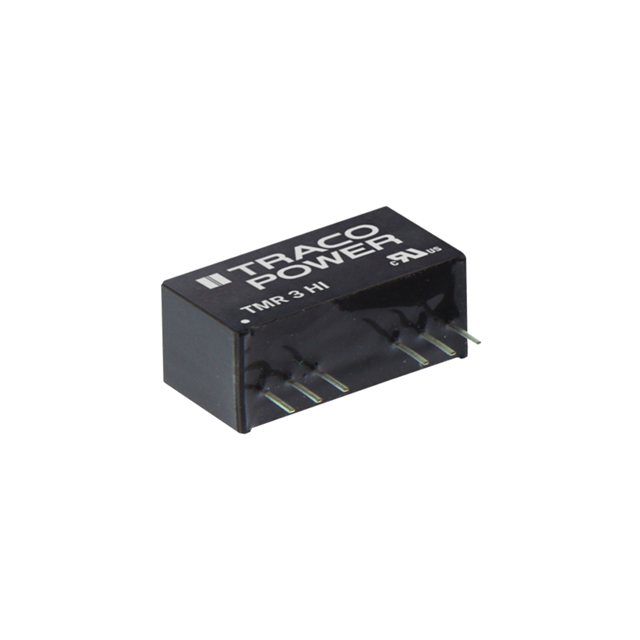

TRACO POWER DC-DC模块 TMR 3-2422HI

TMR 3-2422HI概述


    产品简介


    TMR 3 系列 DC/DC 转换器是 TRACOPOWER 推出的一款具有 3 瓦特输出功率的隔离型直流转换模块。它拥有宽输入电压范围(2:1)、完全调节的输出电压及紧凑的 SIP-8 塑料封装。该系列的转换器适用于多种空间受限的应用场合,如通信设备、仪器仪表及工业电子产品。其高效率(最高可达 85%)和温度适应性(-40°C 至 +85°C)使其成为广泛领域的理想选择。

    技术参数


    输入参数
    - 输入电压范围:5 VDC, 12 VDC, 24 VDC, 48 VDC
    - 额定电流:5 VDC 模型下,满载电流 810 mA,空载电流 60 mA;12 VDC 模型下,满载电流 330 mA,空载电流 30 mA;24 VDC 模型下,满载电流 160 mA,空载电流 18 mA;48 VDC 模型下,满载电流 85 mA,空载电流 12 mA
    - 过压保护:5 VDC 模型下,瞬态过压 15 V,12 VDC 模型下,瞬态过压 36 V,24 VDC 模型下,瞬态过压 50 V,48 VDC 模型下,瞬态过压 100 V
    - 启动时间:恒定电阻负载下,通电启动时间为 30 ms,远程开启时间为 30 ms
    输出参数
    - 电压精度:±1% 最大值
    - 调节能力:输入变化时最大 0.2%,负载变化时单输出模型最大 0.5%,双输出模型最大 1.0%(平衡负载)
    - 短路保护:连续工作,自动恢复
    - 纹波噪声:带宽 20 MHz 下最大 50 mVpp
    - 瞬态响应:设置时间为 500 µs(25% 负载阶跃变化)
    一般参数
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +105°C
    - 湿度:相对湿度最大 5-95%(非冷凝)
    - 重量:4.8 克(0.17 盎司)
    - 尺寸:21.8 x 5.08 x 9.2 毫米(0.86 x 0.2 x 0.36 英寸)

    产品特点和优势


    - 宽输入电压范围:2:1 的输入电压范围使得该转换器能够在多种电源环境下稳定运行。
    - 小尺寸:SIP-8 封装占用面积仅为 2.0 平方厘米(0.3 平方英寸),适合紧凑空间安装。
    - 高效率:最高达 85% 的效率,减少能源浪费。
    - 多功能控制:具备远程启停控制功能,增强操作灵活性。
    - 隔离保护:1600 VDC(某些型号高达 3000 VDC)的隔离电压提供功能性绝缘,提高安全性。
    - 三年保修:TRACOPOWER 提供长达三年的产品保修,提升用户信心。

    应用案例和使用建议


    应用案例
    TMR 3 系列适用于各类对体积和效率有严格要求的应用,如通信基站、自动化设备、医疗仪器和工业控制面板等。其中,其高集成度与高效能尤其适合需要高可靠性和低能耗的场合。
    使用建议
    1. 确保符合输入电压:根据不同的型号,正确匹配输入电压范围。
    2. 关注散热设计:尽管产品本身具有良好的散热性能,但极端工作条件下的有效散热仍是必要措施。
    3. 合理布局电路板:利用其紧凑设计,在有限的空间内优化 PCB 布局,避免电磁干扰。

    兼容性和支持


    TMR 3 系列 DC/DC 转换器具备优良的兼容性,可与其他标准 DC/DC 模块配合使用。TRACOPOWER 提供详尽的技术支持文档和应用指南,确保用户能够顺利安装和调试。此外,公司还提供了全面的质保服务,保障客户的利益。

    常见问题与解决方案


    1. 启动失败:检查电源输入是否正常连接且处于规定范围内。
    2. 纹波噪声过大:检查 PCB 设计是否符合要求,增加外部滤波电容以降低输出纹波。
    3. 无法实现远程启停:检查远程控制线路是否连接正确,确保外部电路无异常。

    总结和推荐


    综上所述,TMR 3 系列 DC/DC 转换器凭借其卓越的性能、灵活的接口以及完善的售后服务,成为众多行业领域的首选产品。无论是对于追求高性能的小型化应用还是严苛工作环境下的长期可靠性,TMR 3 都能展现出色的表现。强烈推荐用于对体积和效率有较高要求的应用场景。

TMR 3-2422HI参数

参数
类型 -
输出电流最大值 125mA,125mA
输出电压 12V
特性 Remote On/Off,SCP
输出总功率 3W
输出方式 Fixed
最大容性负载 -
输出电压组数 2
输入电压最小值 18V
开关频率 100KHz(Min)
散热方式 -
输入电压最大值 36V
转换效率 83%
长*宽*高 21.8mm(长度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 3-2422HI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 3-2422HI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 3-2422HI TMR 3-2422HI数据手册

TMR 3-2422HI封装设计

查看详情并下载
Symbol
Footprint
3D Model
