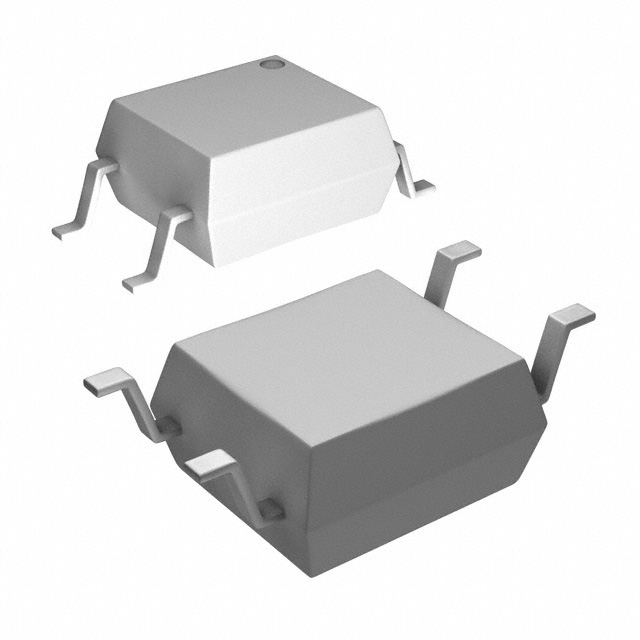

TLP3122(F)

产品分类: 固态继电器
厂牌: TOSHIBA
产品描述: AC,DC 250mΩ 0V~60V 1A 1.15V(DC) SOP-4 贴片安装 4.4mm*3.9mm*2.1mm
供应商型号: 10B-2524332-4
供应商: 国内现货
标准整包数: 1
TOSHIBA 固态继电器 TLP3122(F)

TLP3122(F)概述

    TLP3122 光电耦合器技术手册解析

    1. 产品简介


    TLP3122 是由东芝公司生产的一款光电耦合器(Photocoupler),属于光继电器(Photorelay)类型。它通过一个砷化镓红外发光二极管与一个光MOS场效应晶体管组成,采用塑料SOP封装。该产品主要用于测量仪器、高速逻辑IC测试仪、高密度内存测试仪、电路板测试仪及工厂自动化等领域。其双向开关设计可替代许多应用中的机械继电器,具有较高的开态电流最大额定值,适合控制电源线路。

    2. 技术参数


    | 参数 | 规格 |

    | 封装类型 | SOP (2.54SOP4) |
    | 高度 | 2.1 mm |
    | 引脚间距 | 2.54 mm |
    | 常开配置 | 1-Form-A |
    | 关断状态输出端电压 | ≥60 V |
    | 触发LED电流 | ≤3 mA |
    | 开启状态电流 | ≤1 A |
    | 开启状态电阻 | ≤0.7 Ω |
    | 关断状态电容 | 90 pF (典型值) |
    | 关断状态电流 | ≤100 nA |
    | 隔离电压 | ≥1500 Vrms |
    | 安全标准 | UL1577 (UL批准) |

    3. 产品特点和优势


    TLP3122 的主要优势包括:
    - 紧凑型封装:采用2.54SOP4封装,适用于空间受限的应用。
    - 高可靠性:能够承受高达1500 Vrms的隔离电压,确保良好的电气隔离。
    - 大电流处理能力:最大开态电流可达1 A,适合控制高功率负载。
    - 低功耗:关断状态下的漏电流仅为100 nA,几乎无功耗。
    - 宽工作温度范围:能够在-40°C至125°C的温度范围内正常工作。

    4. 应用案例和使用建议


    TLP3122 广泛应用于多种场合,如测量仪器、逻辑IC测试仪、内存测试仪和电路板测试仪等。例如,在工厂自动化系统中,TLP3122 可以用于替代机械继电器,实现高效可靠的状态切换。使用时,建议确保输入电压和电流不超过其绝对最大额定值,并适当考虑散热设计以提高可靠性。此外,建议遵循东芝半导体可靠性手册中的降额概念和方法,确保系统的长期稳定运行。

    5. 兼容性和支持


    TLP3122 可与其他符合相应电气接口规范的电子元器件兼容。东芝公司提供了详尽的技术支持和维护服务,用户可以通过官方渠道获取相关资料和技术支持。若需要进行进一步的定制或集成应用,建议与东芝销售代表联系。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品在高温环境下工作不稳定 | 确保散热设计符合要求,并参考降额概念使用产品 |
    | 关断状态下电流异常增大 | 检查外部电路是否存在短路,更换损坏的元器件 |
    | 无法实现预期的隔离效果 | 确认安装正确且隔离电压满足要求,必要时更换新品 |

    7. 总结和推荐


    总体而言,TLP3122 在测量仪器和工厂自动化等领域表现出色,具备高可靠性、低功耗和宽工作温度范围等优点。尽管产品有一定的使用限制,但在大多数标准应用中,其表现优异。对于需要高可靠性开关应用的场合,强烈推荐使用 TLP3122 光电耦合器。但需注意避免将其用于核设施、航空航天设备、医疗设备等特殊用途,以免因产品故障引发严重后果。

TLP3122(F)参数

参数
最大导通电阻 250mΩ
负载电流额定值 1A
输出类型 AC,DC
负载电压 0V~60V
输入电压 1.15V(DC)
控制电压 -
开关功能 -
长*宽*高 4.4mm*3.9mm*2.1mm
通用封装 SOP-4
安装方式 贴片安装
零件状态 在售
包装方式 散装
