首页  >  产品百科  >  74VHC4066AFT

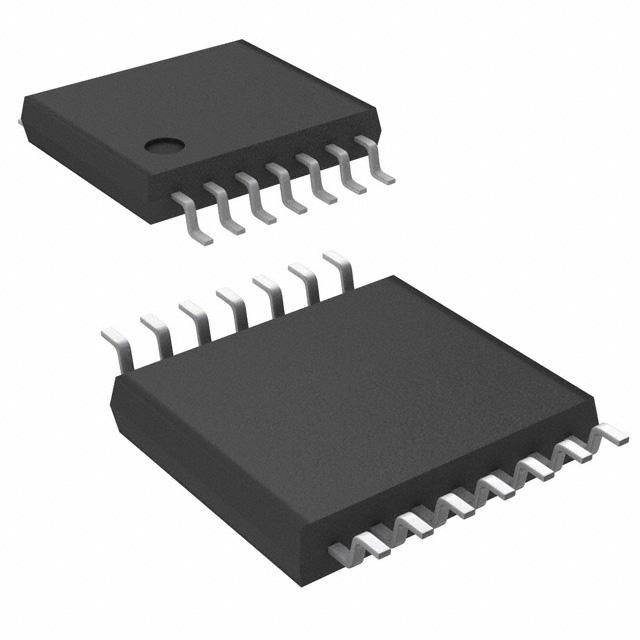

74VHC4066AFT

产品分类: 其他接口芯片
厂牌: TOSHIBA
产品描述: Analog Switch Quad SPST Automotive 14-Pin TSSOP-B T/R
供应商型号: 74VHC4066AFTTR-ND
供应商: Digi-Key
标准整包数: 2500
TOSHIBA 其他接口芯片 74VHC4066AFT

74VHC4066AFT概述

    # 74VHC4066AFT 四通道双向开关的技术手册

    产品简介


    基本介绍
    74VHC4066AFT 是一种四通道双向开关,采用CMOS数字集成电路硅单片制造技术(Silicon Monolithic)。它主要用于3V和5V系统,在保证低功耗的同时,能够实现高速操作。这款电子元器件适合多种应用场景,包括但不限于3.3V逻辑系统。
    主要功能
    - 高速操作
    - 低电压驱动
    - 控制数字或模拟信号
    - 输入保护电路
    - 适用于多电源系统
    应用领域
    - 数字系统
    - 模拟信号控制
    - 电池备份电路
    - 多电源系统的接口设计

    技术参数


    电气特性
    - 电源电压范围: 2.0V 至 5.5V
    - 输入电压范围: 0V 至 5.5V
    - 开关I/O电压范围: 0V 至 VCC
    - 工作温度范围: -40°C 至 125°C
    - 最大输入电流: 180 mA
    特性指标
    - 高电平输入电压(VIH):
    - 3.0V 系统下:2.0V (最小)
    - 5.5V 系统下:3.85V (最小)
    - 低电平输入电压(VIL):
    - 3.0V 系统下:0.8V (最大)
    - 5.5V 系统下:1.65V (最大)
    - 导通电阻(RON):
    - 3.0V 系统下:45Ω (典型)
    - 4.5V 系统下:24Ω (典型)
    功耗和温度限制
    - 工作温度范围: -40°C 至 125°C
    - 存储温度范围: -65°C 至 150°C
    - 功率消耗(PD): 在Ta=-40至85°C时为180mW;从Ta=85到125°C时每升高1°C功率消耗减少3.25mW,直到50mW

    产品特点和优势


    - AEC-Q100认证: 通过严格的可靠性标准认证
    - 宽温操作: 支持极端温度条件下的稳定运行
    - 低导通电阻: 典型值为45Ω (3.0V),显著降低能耗
    - 低功耗: 供电电流最大为2.0µA
    - 强大的输入保护: 即使在输入电压超过电源电压时也能确保设备正常运行

    应用案例和使用建议


    应用案例
    - 3.3V逻辑系统中作为接口转换器
    - 电池备份电路中的开关控制
    使用建议
    - 确保正确的电压范围: 使用时请严格遵守额定的电源电压和输入电压范围。
    - 适当散热: 在高温环境下使用时应注意散热,以避免过热损坏。

    兼容性和支持


    - 兼容性: 适用于大多数CMOS逻辑系统,如3.3V或5V逻辑电平
    - 厂商支持: Toshiba公司提供详尽的技术文档和可靠的数据支持,以帮助用户正确使用和维护产品。

    常见问题与解决方案


    问题与解答
    - Q: 设备在高温条件下运行时如何散热?
    - A: 建议使用散热片或风扇进行主动散热,同时注意保持适当的空气流通。
    - Q: 如何避免输入电压过高导致设备损坏?
    - A: 使用稳压器或滤波器来限制输入电压范围,确保不会超出设备的绝对最大额定值。

    总结和推荐


    综合评估
    - 优点: 宽工作温度范围、低功耗、良好的输入保护、优秀的导通电阻性能
    - 适用场景: 数字信号处理、模拟信号开关、多电源系统的接口设计
    推荐使用
    74VHC4066AFT 是一款高性能、高可靠的四通道双向开关,适用于各种需要高速、低功耗且能在宽温度范围内稳定工作的应用场合。我们强烈推荐该产品用于需要高效能双向开关的应用中。

74VHC4066AFT参数

参数
长*宽*高 5mm*4.4mm*1mm
通用封装 TSSOPB-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74VHC4066AFT厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

74VHC4066AFT数据手册

厂牌 PDF简要描述 下载
TOSHIBA 其他接口芯片 TOSHIBA 74VHC4066AFT 74VHC4066AFT数据手册

74VHC4066AFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.1363 ¥ 1.1407
5000+ $ 0.1234 ¥ 1.0325
7500+ $ 0.1168 ¥ 0.9776
12500+ $ 0.1095 ¥ 0.916
17500+ $ 0.1051 ¥ 0.8795
25000+ $ 0.1009 ¥ 0.8442
62500+ $ 0.0962 ¥ 0.8051
库存: 5000
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 2851.75
