TC7WH08FK,LJ(CT

产品分类: 逻辑门
厂牌: TOSHIBA
产品描述: 7.9ns@ 5V,50pF 2 2 2 2 2V 5.5V 8mA AND Gate TC7WH 8mA SSOP-8 贴片安装,黏合安装 2mm*2.3mm*700μm
供应商型号: TC7WH08FK,LJ(CT
供应商: 国内现货
标准整包数: 3000
TOSHIBA 逻辑门 TC7WH08FK,LJ(CT

TC7WH08FK,LJ(CT概述


    产品简介


    产品类型:双2输入与门(Dual 2-Input AND Gate)
    主要功能:用于数字逻辑电路中的信号处理,实现两个输入信号的逻辑与操作。
    应用领域:广泛应用于各种数字电子设备中,如计算机、通信设备、消费电子以及工业控制系统等。

    技术参数


    - 认证:AEC-Q100 Rev. H
    - 工作温度范围:-40°C 至 125°C
    - 传播延迟时间(典型值):tpd = 4.3 ns(VCC = 5.0 V, CL = 15 pF)
    - 功耗:ICC = 2.0 µA(最大值)(Ta = 25°C)
    - 噪声容限:VNIH = VNIL = 28% VCC(最小值)
    - 输入容差:5.5 V 容忍输入
    - 传播延迟平衡:tPLH ≈ tPHL
    - 工作电压范围:VCC = 2.0 V 至 5.5 V

    产品特点和优势


    - 可靠性高:通过 AEC-Q100 认证,满足汽车电子领域的严格要求。
    - 宽温范围:可在极端温度条件下稳定运行,适用于广泛的工业应用。
    - 高速操作:低传播延迟确保了高速信号处理能力。
    - 低功耗:典型功耗仅为 2.0 µA,延长设备使用寿命。
    - 输入容差:可承受高达 5.5 V 的输入电压,增加了应用灵活性。
    - 相同引脚分配:与 TC7W08 引脚兼容,方便升级和替换。

    应用案例和使用建议


    应用案例:
    - 车载娱乐系统:用于控制系统的信号处理。
    - 工业自动化:在复杂的控制系统中实现逻辑运算。
    使用建议:
    - 确保输入信号在规定的电压范围内,以避免功耗过高。
    - 在复杂的应用中,考虑将未使用的输入引脚接地或连接到电源,以防止干扰。
    - 在高温环境下,注意散热设计,确保设备长期稳定运行。

    兼容性和支持


    - 兼容性:与 TC7W08 引脚兼容,便于替换。
    - 支持:Toshiba 提供详细的用户手册和技术支持,用户可以联系销售代表获取更多帮助。

    常见问题与解决方案


    1. 问题:设备无法正常启动
    解决方案:检查电源电压是否符合规定范围(2.0 V 至 5.5 V),并确认所有输入引脚已正确连接。
    2. 问题:输出信号不稳定
    解决方案:检查负载电容是否过大,如果过大,可以增加外部电容来改善信号质量。

    总结和推荐


    综合评估:
    - 优点:高可靠性、宽温范围、高速操作、低功耗、输入容差大。
    - 推荐:适用于需要高性能、高可靠性的数字电路设计。特别适合汽车电子、工业控制等领域。用户可以根据具体应用需求选择合适的工作条件和参数。
    最终推荐:基于上述分析,强烈推荐使用 TC7WH08FK 双2输入与门芯片,它具有出色的性能和可靠性,适合各种复杂环境下的应用。

TC7WH08FK,LJ(CT参数

参数
逻辑系列 TC7WH
电路数量 2
最小工作供电电压 2V
栅极数量 2
最大工作供电电压 5.5V
传播延迟时间 7.9ns@ 5V,50pF
高电平输出电流 8mA
逻辑功能 AND Gate
输入数量 2
低电平输出电流 8mA
输出数量 2
施密特触发器输入 -
输出类型 -
长*宽*高 2mm*2.3mm*700μm

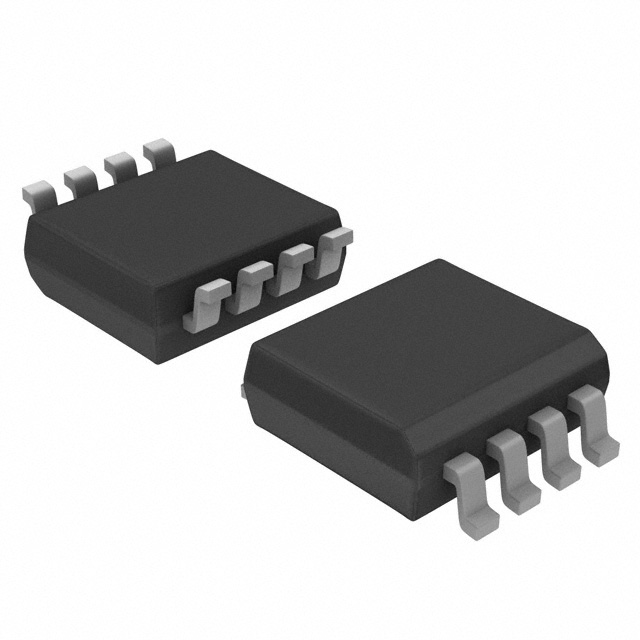

通用封装 SSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TC7WH08FK,LJ(CT厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TC7WH08FK,LJ(CT数据手册

厂牌 PDF简要描述 下载
TOSHIBA 逻辑门 TOSHIBA TC7WH08FK,LJ(CT TC7WH08FK,LJ(CT数据手册

TC7WH08FK,LJ(CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.725
6000+ ¥ 0.6844
9000+ ¥ 0.6496
15000+ ¥ 0.6264
库存: 150000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2175
