TCR3DF24,LM(CT

产品分类: LDO稳压器
厂牌: TOSHIBA
产品描述: 70dB(1kHz) Fixed 300mA 1 2.4V 2.4V 5.5V 350mV@ 300mA SC-74A,SOT-753 贴片安装,黏合安装 2.9mm*1.6mm*1.1mm
供应商型号: TCR3DF24LM(CTTR-ND
供应商: Digi-Key
标准整包数: 3000

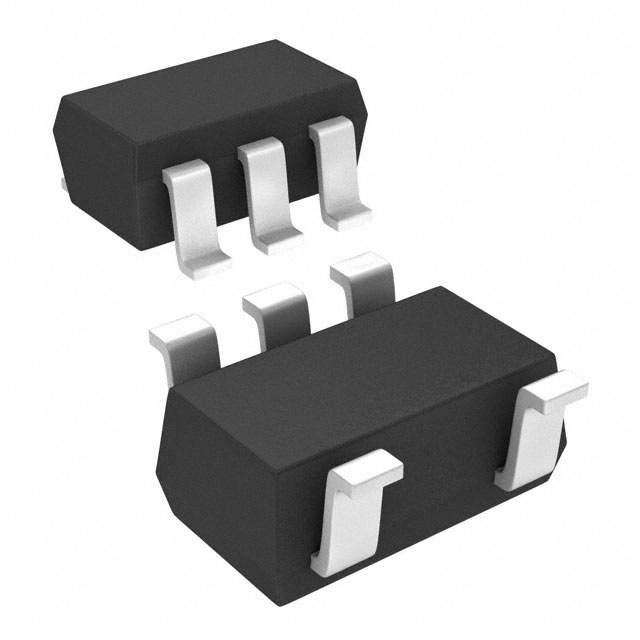

TOSHIBA LDO稳压器 TCR3DF24,LM(CT

TCR3DF24,LM(CT概述

    TCR3DF系列CMOS低压差线性稳压器技术手册

    1. 产品简介


    TCR3DF系列是由东芝公司生产的CMOS通用单输出电压调节器,具有可控制开启/关闭功能。该系列的产品特别适用于需要低漏电流、低输出噪声电压和快速负载瞬态响应的应用场合。它们具备从1.0 V到4.5 V的固定输出电压范围,可以驱动高达300 mA的电流。这些调节器还配备了过流保护、过温保护、浪涌电流保护电路和自动放电功能。

    2. 技术参数


    - 输入电压:VIN = 6.0 V
    - 控制电压:VCT = -0.3 至 6.0 V
    - 输出电压:VOUT = -0.3 至 VIN + 0.3 V
    - 输出电流:IOUT = 300 mA
    - 电源耗散:PD = 200 mW(板装) / 580 mW(单元)
    - 工作温度范围:Topr = -40 至 85 °C
    - 结温:Tj = 150 °C
    - 存储温度范围:Tstg = -55 至 150 °C

    3. 产品特点和优势


    - 低漏电流:典型情况下,在2.5 V输出电压时,漏电流仅为230 mV (IOUT = 300 mA)
    - 低输出噪声电压:典型值为38 µVrms(2.5 V输出,IOUT = 10 mA)
    - 快速负载瞬态响应:典型值为±85 mV(IOUT = 1 mA 至 300 mA,COUT = 1.0 µF)
    - 高纹波抑制比:典型值为70 dB(2.5 V输出,IOUT = 10 mA,f = 1 kHz)
    - 内置保护功能:包括过流保护、过温保护、浪涌电流保护电路和自动放电功能

    4. 应用案例和使用建议


    应用案例:
    - 模拟和RF应用:由于低输出噪声和快速瞬态响应,该产品非常适合于模拟和射频应用。
    - 电源设计:该产品常用于需要低功耗和紧凑设计的电源管理模块。
    使用建议:
    - 电路配置:应在VOUT和VIN引脚处添加一个电容以确保稳定运行(陶瓷电容器适用)。
    - 散热设计:设计时需考虑最大允许损耗,并选择适当的散热方案,一般推荐在70%至80%的最大允许损耗范围内工作。
    - 保护措施:设计时应考虑加入安全保护系统,以防止异常情况下的损坏。

    5. 兼容性和支持


    - 封装形式:SMV(SOT-25)(SC-74A)
    - 重量:16 mg(典型值)
    - 支持信息:东芝半导体可靠性手册和特定可靠性数据提供详细的设计指南和降额概念方法。

    6. 常见问题与解决方案


    - Q: 如何处理过流和过热问题?
    - A: 这些产品内置了过流保护和热关断功能,但它们不能保证始终将设备保持在操作限制内。在实际使用过程中,应定期检查和调整系统设计,以确保产品性能和可靠性。

    7. 总结和推荐


    总结:
    - TCR3DF系列稳压器提供了出色的性能,具备低漏电流、低输出噪声、快速瞬态响应和高纹波抑制比等优势。
    - 它们具备全面的保护功能,适合多种应用场合,特别是在模拟和RF应用中表现优异。
    推荐:
    - 鉴于其优良的性能和广泛的应用范围,我们强烈推荐使用TCR3DF系列稳压器。然而,建议在设计时仔细考虑散热和保护措施,以确保长期可靠性和稳定性。

TCR3DF24,LM(CT参数

参数
输出电流 300mA
Iq-静态电流 -
最大压差@电流 350mV@ 300mA
稳压器数量 1
纹波抑制-PSRR 70dB(1kHz)
最小输入电压 -
负载调节 -
最大输入电压 5.5V
输出类型 Fixed
线路调节 -
最大输出电压 2.4V
极性 -
最小输出电压 2.4V
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SC-74A,SOT-753
安装方式 贴片安装,黏合安装
包装方式 卷带包装

TCR3DF24,LM(CT厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TCR3DF24,LM(CT数据手册

厂牌 PDF简要描述 下载
TOSHIBA LDO稳压器 TOSHIBA TCR3DF24,LM(CT TCR3DF24,LM(CT数据手册

TCR3DF24,LM(CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0908 ¥ 0.7597
6000+ $ 0.0817 ¥ 0.6836
9000+ $ 0.0771 ¥ 0.6449
15000+ $ 0.0719 ¥ 0.6016
21000+ $ 0.0688 ¥ 0.5759
30000+ $ 0.0659 ¥ 0.5511
75000+ $ 0.0594 ¥ 0.4967
150000+ $ 0.0572 ¥ 0.4787
库存: 0
起订量: 3000 增量: 1
