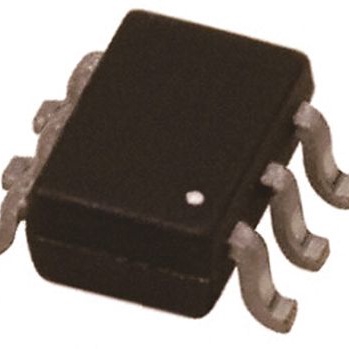

TLP183(GB,E(T

产品分类: 光电耦合器
厂牌: TOSHIBA
产品描述: Toshiba 光电晶体管输出型光耦, 表面安装, 4针, SO6封装
供应商型号: J-TOSH-0101881
供应商: Chip1stop
标准整包数: 1
TOSHIBA 光电耦合器 TLP183(GB,E(T

TLP183(GB,E(T概述


    产品简介


    TLP183是一种光电耦合器,主要用于红外发光二极管(Infrared LED)和光电晶体管(Photo Transistor)之间的光耦合。这种光电耦合器适用于多种电子设备,包括办公设备、可编程逻辑控制器(PLCs)、交流适配器和输入输出接口板。由于其紧凑的设计和高可靠性,它特别适合于高密度表面安装应用。

    技术参数


    - 电压参数:最小输入正向电流(IF)为50 mA;最大输出电压(VCEO)为80 V。
    - 电流转移比(CTR):最小值为50%(@IF=0.5 mA, VCE=5 V),典型值为60%,最大值为600%。
    - 隔离电压:最小值为3750 Vrms。
    - 工作温度范围:-55°C 至 125°C。
    - 安全标准:UL-recognized: UL 1577, 文件编号E67349;cUL-recognized: CSA Component Acceptance Service No.5A 文件编号E67349;VDE-approved: EN 60747-5-5,EN 62368-1。

    产品特点和优势


    - 小尺寸:TLP183采用SO6封装,体积小巧,适合高密度表面安装应用。
    - 高隔离电压:具有3750 Vrms的隔离电压,确保高可靠性。
    - 宽温工作范围:可以在极端温度条件下稳定工作,从-55°C到125°C。
    - 低功耗:在保证性能的同时,具备较低的功耗,有利于提高系统能效。
    - 高安全性:通过多项安全认证,如UL、cUL和VDE认证,确保在高风险环境中使用时的安全性。

    应用案例和使用建议


    应用案例
    - 办公室设备:适用于打印机、复印机等办公设备中的信号隔离。
    - PLCs:用于可编程逻辑控制器内部信号隔离,提高系统的稳定性和抗干扰能力。
    - 交流适配器:在交流电源转换中用于实现信号隔离。
    - I/O接口板:提供高速、高可靠性的信号传输通道。
    使用建议
    - 在使用过程中注意散热,特别是在大电流情况下,避免温度过高导致性能下降。
    - 设计电路时要充分考虑信号隔离的需求,以确保系统稳定性。
    - 在高温环境下使用时,可以适当增加散热措施,例如外部散热片或风扇,以保持器件正常运行。

    兼容性和支持


    - 兼容性:TLP183支持多种封装形式,能够与其他常见的电子元器件兼容。
    - 支持:制造商提供了详细的技术文档和支持服务,帮助用户更好地了解和使用产品。此外,用户可以通过访问制造商官网获取更多技术支持。

    常见问题与解决方案


    - 问题:长时间高负载工作下,产品可靠性降低。
    - 解决方案:设计时需充分考虑散热问题,减少发热,定期检查产品的工作状态。
    - 问题:在高温环境下,产品性能不稳定。
    - 解决方案:改善散热设计,增加外部散热措施,如散热片或风扇。
    - 问题:使用时出现击穿现象。
    - 解决方案:检查电路设计是否合理,确保输入电压和电流不超过额定值。

    总结和推荐


    总体而言,TLP183是一款非常适合于需要高可靠性和隔离特性的应用场合的光电耦合器。它的独特功能和优势使其在市场上具有较强的竞争力。对于需要高密度表面安装、宽温度范围工作的应用来说,TLP183是理想的选择。因此,强烈推荐使用此产品。

TLP183(GB,E(T参数

参数
电流传输比 600%
输入类型 直流
最大输出电压 -
上升时间 2μs
通道数 1
关闭时间 -
Vce-集电极-发射极饱和电压 300mV
隔离电压 3.75KV
下降时间 3μs
导通时间 -
最大输出电流 -
Vf-正向电压 1.4V
输出类型 DC
通用封装 SO
安装方式 贴片安装

TLP183(GB,E(T厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TLP183(GB,E(T数据手册

厂牌 PDF简要描述 下载
TOSHIBA 光电耦合器 TOSHIBA TLP183(GB,E(T TLP183(GB,E(T数据手册

TLP183(GB,E(T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.6342 ¥ 5.359
50+ $ 0.3749 ¥ 3.1675
100+ $ 0.1974 ¥ 1.668
250+ $ 0.1964 ¥ 1.6592
库存: 403
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 26.79
