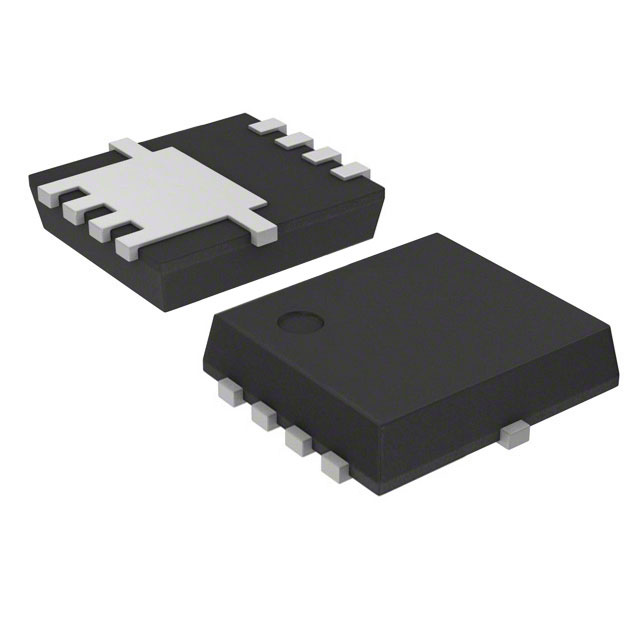

XPH4R10ANB,L1XHQ

产品分类: 场效应管(MOSFET)
厂牌: TOSHIBA
产品描述: 960mW(Ta),170W(Tc) 20V 3.5V@1mA 75nC@ 10 V 1个N沟道 100V 4.1mΩ@ 35A,10V 70A 4.97nF@10V SOIC-8-5MM 贴片安装
供应商型号: XPH4R10ANB,L1XHQ
供应商: Avnet
标准整包数: 5000
TOSHIBA 场效应管(MOSFET) XPH4R10ANB,L1XHQ

XPH4R10ANB,L1XHQ概述

    XPH4R10ANB N-Channel MOSFET 技术手册解析

    1. 产品简介


    XPH4R10ANB 是一款由东芝电子设备及存储公司开发的硅基N沟道MOSFET(超结U-MOS®-H系列),专为高效能电源管理设计。该产品经过严格的车规级认证(AEC-Q101合格),广泛应用于汽车、电机驱动、开关电压调节器等领域。凭借卓越的性能和紧凑的封装设计,XPH4R10ANB成为高效功率转换系统的关键组件。

    2. 技术参数


    以下为XPH4R10ANB的技术规格:
    | 参数 | 数值 | 单位 |
    |
    | 漏源击穿电压 | 100 | V |
    | 栅源电压范围 | ±20 | V |
    | 漏极电流(连续) | 70 | A |
    | 漏极电流(脉冲) | 210 | A |
    | 单脉冲雪崩能量 | 3.0 | mJ |
    | 最大工作温度 | 175 | °C |
    | 热阻(结-壳) | 0.88 | °C/W |
    | 热阻(结-环境) | 50 | °C/W |
    其他关键性能参数还包括:导通电阻(RDS(ON))= 3.4 mΩ(典型值,VGS=10V)、栅泄漏电流(IGSS)≤ ±1 µA(VGS=±20V)、雪崩耐受能力(EAS)= 3.0 mJ。

    3. 产品特点和优势


    XPH4R10ANB的核心优势如下:
    1. 高可靠性:通过AEC-Q101认证,适用于汽车电子系统。
    2. 低导通电阻:RDS(ON) = 3.4 mΩ(典型值),有效降低功耗。
    3. 小尺寸封装:采用SOP Advance(WF)封装,便于集成。
    4. 高雪崩能力:增强电路的抗浪涌性能。
    5. 易于驱动:典型的门限电压范围(Vth)为2.5~3.5 V,适合常用驱动器。
    这些特性使其成为高效能电源管理系统的重要选择,在汽车、工业控制和消费电子领域表现优异。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电子:用于车载电池管理系统和直流-直流转换器。
    - 电机驱动:适用于小型电机控制和机器人驱动。
    - 开关电压调节器:提升电源效率并减少热损耗。
    使用建议:
    - 在高电流场景下需特别注意散热设计,确保结温不高于175°C。
    - 避免在高频开关状态下长时间运行,以防止热积累。
    - 使用标准电路布局以实现最佳的电磁兼容性(EMC)。

    5. 兼容性和支持


    XPH4R10ANB与常见的SOP Advance(WF)封装设备兼容,其参数与同类产品相比具有更高的性价比。东芝提供详尽的技术文档和支持服务,包括数据手册、应用指南及故障排查手册。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导通电阻过高 | 检查门极驱动电压是否达到2.5~3.5 V。 |
    | 温度过高 | 改进散热设计,增加热沉或增大PCB铜箔面积。 |
    | 开关波形失真 | 调整栅极电阻以优化开关速度。 |

    7. 总结和推荐


    XPH4R10ANB 以其出色的性能和高度的可靠性,在汽车、工业及消费电子领域表现出色。其卓越的导通电阻和小尺寸封装使其非常适合现代电源管理需求。强烈推荐给需要高性能、高可靠性的工程师和设计师。
    总结来说,这款MOSFET是值得信赖的选择,建议在需要高效能和严格环境要求的应用中优先考虑。

XPH4R10ANB,L1XHQ参数

参数
通道数量 -
Vgs(th)-栅源极阈值电压 3.5V@1mA
Id-连续漏极电流 70A
FET类型 1个N沟道
Vds-漏源极击穿电压 100V
Rds(On)-漏源导通电阻 4.1mΩ@ 35A,10V
Ciss-不同 Vds 时的输入最大电容 4.97nF@10V
Vgs-栅源极电压 20V
配置 -
栅极电荷 75nC@ 10 V
最大功率耗散 960mW(Ta),170W(Tc)
通用封装 SOIC-8-5MM
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XPH4R10ANB,L1XHQ厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

XPH4R10ANB,L1XHQ数据手册

厂牌 PDF简要描述 下载
TOSHIBA 场效应管(MOSFET) TOSHIBA XPH4R10ANB,L1XHQ XPH4R10ANB,L1XHQ数据手册

XPH4R10ANB,L1XHQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.5275 ¥ 4.5734
库存: 5000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 22867
