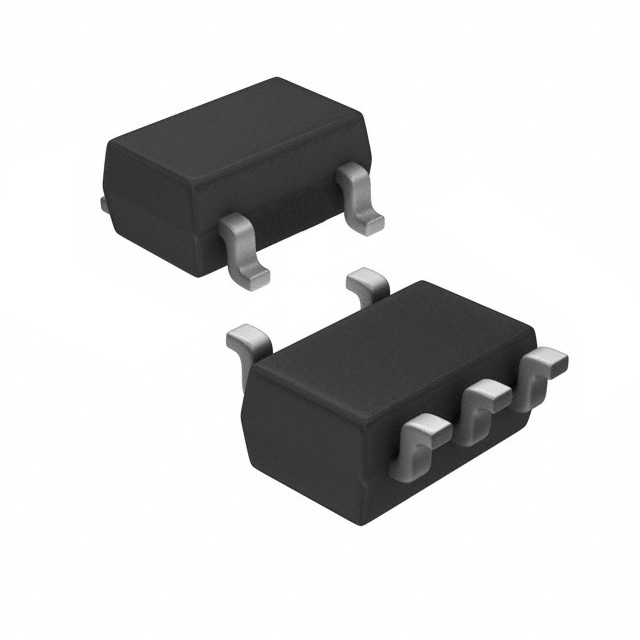

2SC4207-GR(TE85L,F

产品分类: 三极管(BJT)
厂牌: TOSHIBA
产品描述: 250mV@ 10mA,100mA 2 NPN (Dual) Common Emitter 300mW 5V 100nA 60V 50V 150mA SOT-353-5 贴片安装 2.9mm*1.6mm*1.1mm
供应商型号: 2SC4207-GR(TE85LFTR-ND
供应商: Digi-Key
标准整包数: 1
TOSHIBA 三极管(BJT) 2SC4207-GR(TE85L,F

2SC4207-GR(TE85L,F概述

    # 2SC4207 NPN Epitaxial Transistor: Technical Overview

    产品简介


    基本介绍
    2SC4207是一款由东芝(Toshiba)生产的硅基NPN外延型晶体管。它属于通用音频频率放大器,适用于各种音频应用。该产品采用小型封装(双极型),具有高电压和大电流处理能力。
    主要功能
    - 小尺寸封装(双极型)
    - 高电压和大电流: VCEO为50V,最大IC为150mA
    - 高电流增益(hFE): hFE范围在120至700之间
    - 优秀的线性电流增益: hFE(IC=0.1mA)/ hFE(IC=2mA)约为0.95
    应用领域
    - 音频频率放大器: 适合于一般用途的音频信号放大,可应用于音响系统、广播设备等领域。

    技术参数


    以下是2SC4207的技术规格和性能参数:
    | 特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-基极断开电流 | ICBO 0.1 | μA |
    | 发射极-基极断开电流 | IEBO 0.1 | μA |
    | 直流电流增益 (hFE) 120 | 700
    | 集电极-发射极饱和电压 | VCE(sat) 0.1 | 0.25 | V |
    | 转换频率 | fT 80 | MHz |
    | 集电极输出电容 | Cob 2 | 3.5 | pF |

    产品特点和优势


    2SC4207具有以下特点和优势:
    - 高性能的电流增益: 在不同的工作条件下表现出良好的线性度,使得其在多种应用中都能保持稳定的性能。
    - 高可靠性: 该产品通过严格的质量控制流程,确保其在恶劣环境下依然能够可靠运行。
    - 互补性设计: 该型号可以与2SA1618互补使用,提供更广泛的适用性。

    应用案例和使用建议


    应用案例
    - 音频放大器: 用于音质要求较高的音响系统和扬声器。
    - 通用信号放大: 适用于需要高稳定性的模拟信号处理场合。
    使用建议
    - 散热管理: 由于其较大的功率耗散(PC=300mW),在实际使用时需要适当的散热措施,以避免因过热导致的性能下降。
    - 测试条件: 使用时需要严格按照电气特性和绝对最大额定值进行操作,以避免损坏产品。

    兼容性和支持


    2SC4207与其他标准封装的NPN晶体管兼容,如2SA1618。东芝提供了详尽的技术文档和支持服务,包括在线资源和客户服务团队,以帮助用户解决使用过程中的问题。

    常见问题与解决方案


    常见问题及解决方案
    1. 如何避免过热?
    - 解决方法: 确保安装时有足够的散热措施,如使用散热片或散热器。
    2. 产品出现异常噪声怎么办?
    - 解决方法: 检查电路设计是否合理,确保所有连接正确无误。若仍存在问题,建议咨询技术支持。

    总结和推荐


    2SC4207是一款高性能、多功能的NPN晶体管,适用于广泛的音频放大和通用信号处理场合。其优越的电流增益和线性特性使其成为高品质音频设备的理想选择。强烈推荐此产品给需要高稳定性和良好信号传输性能的应用。
    请注意,使用2SC4207时务必遵循制造商的所有指导和限制条款,确保产品的最佳性能和安全使用。

2SC4207-GR(TE85L,F参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 10mA,100mA
VEBO-最大发射极基极电压 5V
晶体管类型 2 NPN (Dual) Common Emitter
VCEO-集电极-发射极最大电压 50V
集电极电流 150mA
最大功率耗散 300mW
配置
集电极截止电流 100nA
最大集电极发射极饱和电压 250mV@ 10mA,100mA
VCBO-最大集电极基极电压 60V
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SOT-353-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SC4207-GR(TE85L,F厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

2SC4207-GR(TE85L,F数据手册

厂牌 PDF简要描述 下载
TOSHIBA 三极管(BJT) TOSHIBA 2SC4207-GR(TE85L,F 2SC4207-GR(TE85L,F数据手册
