CUHS20S30,H3F

产品分类: 整流二极管/整流桥
厂牌: TOSHIBA
产品描述: 30V 10A 500μA 2A 独立式 US-2H 贴片安装
供应商型号: CUHS20S30,H3F
供应商: Avnet
标准整包数: 3000

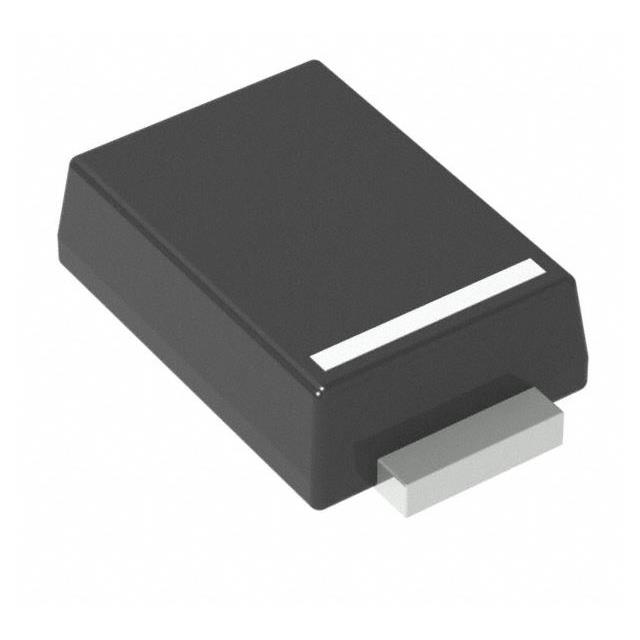

TOSHIBA 整流二极管/整流桥 CUHS20S30,H3F

CUHS20S30,H3F概述

    # Schottky Barrier Diode Silicon Epitaxial CUHS20S30 技术手册

    产品简介


    产品类型与主要功能
    CUHS20S30 是一款肖特基势垒二极管(Schottky Barrier Diode, SBD),采用硅外延材料制造,具备卓越的高频开关性能。其主要功能是在高频率环境下实现低损耗的电流整流,适合应用于需要快速响应的电路设计中。
    应用领域
    CUHS20S30 的典型应用场景包括但不限于:
    - 高速开关电路
    - 功率因数校正(PFC)
    - 各类通信设备电源管理模块
    该二极管因其高效能表现而广泛适用于消费电子、工业控制及通信行业。

    技术参数


    以下是 CUHS20S30 的核心技术和性能指标:
    | 参数类别 | 参数名称 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
    ||
    | 反向电压 | VR | V | 30 | N/A | N/A | N/A |
    | 正向电压 | VF (1A) | VF | V | N/A | 0.28 | 0.34 |
    | 正向电流 | IF | A | N/A | 500mA | 1A | 2A |
    | 反向漏电流 | IR (VR=10V) | IR | µA | N/A | 170 | 240 |
    | 结电容 | Ct (f=1MHz) | Ct | pF | N/A | 390 | N/A |
    | 最大功耗 | Ptot | W | N/A | N/A | N/A | 1 |
    | 工作温度范围 | Tj | ℃ | -55 | N/A | N/A | 150 |
    | 存储温度范围 | Tstg | ℃ | -55 | N/A | N/A | 150 |
    备注:所有数据均基于 Ta=25℃ 条件下测试。

    产品特点和优势


    独特功能与市场竞争力
    1. 高速开关性能:由于其肖特基势垒结构,CUHS20S30 在高频工作条件下表现出色,特别适合用于高频整流电路。
    2. 低功耗与效率提升:相比传统 PN 结二极管,其正向压降更低,从而减少热损耗并提高整体系统效率。
    3. 可靠的设计:通过优化封装结构和内部电路布局,确保了二极管在严苛环境下的长期稳定性。
    这些特点使得 CUHS20S30 成为工业级和消费级应用的理想选择,在功率管理领域具有显著的竞争优势。
    应用案例与使用建议
    典型应用场景
    CUHS20S30 常被用作开关电源中的续流二极管,尤其适用于高频 DC/DC 转换器、整流桥以及逆变器等场合。
    使用建议
    1. 热管理设计:鉴于肖特基二极管可能面临热失控的风险,建议在设计时增加散热片以提高导热效率。
    2. 电流保护措施:为避免瞬态电流冲击对器件造成损害,可在电路中加入保护电路如TVS二极管或熔断器。
    3. 兼容性考量:根据实际需求调整焊盘尺寸和布线方式,确保良好的焊接效果及信号完整性。

    兼容性和支持


    兼容性
    CUHS20S30 的 US2H 封装与市场上主流 PCB 设计标准兼容,易于集成到现有系统中。
    支持信息
    东芝半导体提供详尽的技术文档和技术支持服务,帮助客户快速完成产品选型及开发。此外,可通过其官方网站获取最新资料及下载工具。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 加强散热设计,优化电路布局 |
    | 反向漏电流过大 | 检查是否存在静电放电风险或接触不良 |
    | 开关速度不符合预期 | 核实驱动信号强度及频率限制 |

    总结和推荐


    综合评估
    CUHS20S30 是一款性能优越、稳定性高的肖特基势垒二极管,特别适合于高频工作环境下的电路设计。凭借其出色的开关性能和较低的功耗,该产品在行业中赢得了广泛的认可。
    推荐意见
    基于以上分析,我们强烈推荐将 CUHS20S30 作为高频电力转换和功率管理领域的优选器件。对于需要兼顾效率与成本的应用场景,它无疑是一个极具吸引力的选择。同时,东芝半导体提供的全面技术支持进一步增强了该产品的市场竞争力。
    更多详细信息可访问 [Toshiba 官方网站](https://toshiba.semicon-storage.com/) 或咨询授权经销商 Mouser Electronics 获取。

CUHS20S30,H3F参数

参数
配置 独立式
If - 正向电流 2A
Ir - 反向电流 500μA
Vr-反向电压 30V
反向恢复时间 -
正向浪涌电流 10A
通用封装 US-2H
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CUHS20S30,H3F厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

CUHS20S30,H3F数据手册

厂牌 PDF简要描述 下载
TOSHIBA 整流二极管/整流桥 TOSHIBA CUHS20S30,H3F CUHS20S30,H3F数据手册

CUHS20S30,H3F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0804 ¥ 0.6972
6000+ $ 0.0791 ¥ 0.6855
12000+ $ 0.0777 ¥ 0.6738
18000+ $ 0.0764 ¥ 0.6621
24000+ $ 0.075 ¥ 0.6504
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 2091.6
直接购买
加入购物车
