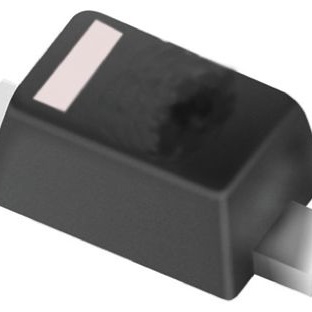

CMH07(T2L,TEMQ)

产品分类: 整流二极管/整流桥
厂牌: TOSHIBA
产品描述: 40A 35ns 10μA 2A
供应商型号: CSJ-ST50789122
供应商: 海外现货
标准整包数: 1
TOSHIBA 整流二极管/整流桥 CMH07(T2L,TEMQ)

CMH07(T2L,TEMQ)概述

    高效二极管CMH07的技术手册解析

    1. 产品简介


    CMH07是一款由东芝(TOSHIBA)生产的高效二极管(High-Efficiency Diode,简称HED),采用硅外延工艺制造。该产品属于“M-FLATTM”系列,专为高频开关电源设计,典型应用于射频整流和开关调节器等领域。其核心优势在于低正向电压降(VFM)、快速反向恢复时间(trr),以及卓越的热稳定性和高可靠性,使其在高密度电路板装配中具有广泛的应用前景。

    2. 技术参数


    以下是CMH07的主要技术规格:
    - 最大重复峰值反向电压 (VRRM):200V
    - 平均正向电流 (IF(AV)):2.0A
    - 最大正向电压降 (VFM):0.98V(典型值0.91V)
    - 快速反向恢复时间 (trr):35ns(最大值)
    - 非重复峰值正向浪涌电流 (IFSM):40A(50Hz)
    - 工作结温范围 (Tj):-40℃至150℃
    - 存储温度范围 (Tstg):-40℃至150℃
    - 热阻抗 (Rth(j-a)):在不同安装条件下分别为60°C/W、135°C/W、210°C/W
    此外,CMH07还具备较高的瞬态热阻抗性能,适用于瞬态负载条件下快速散热。

    3. 产品特点和优势


    CMH07的核心特点在于其卓越的电气特性和紧凑的封装设计:
    - 高性能:快速反向恢复时间和低正向电压降使其适合高频开关电源及射频整流应用。
    - 高可靠性:其在极端温度和高负载条件下的稳定性能够确保长期可靠运行。
    - 小尺寸封装:符合高密度PCB设计需求,有助于减小模块体积和降低材料成本。
    - 良好的热管理:通过优化的散热设计和热阻抗,可显著提高系统的耐久性和效率。
    这些特点使CMH07在无线通信、消费电子、工业控制等需要高能效和高性能的领域中脱颖而出,同时保持较强的市场竞争力。

    4. 应用案例和使用建议


    CMH07常用于以下场景:
    - 射频整流电路
    - 开关电源电路
    - 消费电子设备的稳压模块
    使用建议:
    - 温度补偿:由于VRRM存在0.1%/°C的温度系数,需根据工作温度调整额定电压以避免过载。
    - 热设计:确保电路板的散热性能,特别是在高功率应用下。
    - 应用测试:严格按照东芝推荐的测试条件进行操作,如使用陶瓷基板或玻璃环氧树脂基板以优化热阻抗。

    5. 兼容性和支持


    CMH07兼容多种常见的基板和焊接尺寸,且支持标准焊盘设计,便于与现有电路板集成。东芝提供详尽的技术支持文档,包括《半导体可靠性手册》和可靠性测试报告,以帮助客户进行合理设计。此外,东芝官网提供了广泛的资源和技术指南,助力用户快速上手和优化系统设计。

    6. 常见问题与解决方案


    以下是使用过程中可能遇到的一些问题及其解决方案:
    - 问题1:工作温度超出限制导致器件失效。
    解决方法:设计时确保最大结温(Tj)不超过120°C,必要时采用外部冷却措施。
    - 问题2:正向电压降异常升高。
    解决方法:检查电路板的焊点质量并重新评估散热设计。
    - 问题3:反向恢复时间过长影响性能。
    解决方法:更换更适合的焊盘尺寸以改善热传导效率。

    7. 总结和推荐


    CMH07以其高性能、高效能和高可靠性成为高频开关电源的理想选择。它不仅适用于现代电子设备的小型化需求,还能够在复杂的工作环境下保持稳定的性能表现。推荐给对高效率和热管理要求较高的应用场景。
    结论:CMH07是一款值得信赖的产品,特别推荐给寻求高效率、高能效和可靠性的电子设备设计工程师。

CMH07(T2L,TEMQ)参数

参数
Ir - 反向电流 10μA
Vr-反向电压 -
反向恢复时间 35ns
正向浪涌电流 40A
配置 -
If - 正向电流 2A
应用等级 工业级
