TK62N60X,S1F(S

产品分类: 场效应管(MOSFET)
厂牌: TOSHIBA
产品描述: 400W 3.5V 1个N沟道 600V 40mΩ 61.8A TO-247 通孔安装 20.95mm(高度)
供应商型号: 4173134
供应商: 海外现货
标准整包数: 1

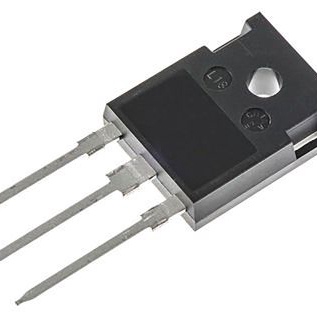

TOSHIBA 场效应管(MOSFET) TK62N60X,S1F(S

TK62N60X,S1F(S概述

    TK62N60X MOSFETs 技术手册

    1. 产品简介


    TK62N60X 是一款高性能的硅基N沟道MOSFET,采用了超结结构(Super Junction)和DTMOS技术。这款电子元器件主要用于开关电压调节器等领域。由于其出色的电气特性和高可靠性,TK62N60X 在工业和消费电子应用中得到了广泛应用。

    2. 技术参数


    - 应用领域:开关电压调节器
    - 特点和优势:
    - 低导通电阻:典型值为0.033Ω,通过超结结构(Super Junction)和DTMOS技术实现。
    - 高速开关特性:具有较低的电容特性。
    - 增强模式:阈值电压为2.5到3.5V(VDS = 10V, ID = 3.1mA)。
    - 封装信息:TO-247
    - 1: 栅极
    - 2: 漏极(散热器)
    - 3: 源极
    - 绝对最大额定值:
    - 漏源电压(VDSS):600V
    - 栅源电压(VGSS):±30V
    - 漏极电流(连续)(ID):61.8A
    - 漏极电流(脉冲)(IDP):247A
    - 功率耗散(PD):400W
    - 单脉冲雪崩能量(EAS):698mJ
    - 雪崩电流(IAR):15.5A
    - 反向漏极电流(连续)(IDR):61.8A
    - 反向漏极电流(脉冲)(IDRP):247A
    - 芯片温度(Tch):150°C
    - 存储温度(Tstg):-55°C至150°C
    - 安装扭矩(TOR):0.8Nm
    3. 热特性
    - 结到外壳热阻(Rth(ch-c)):0.313°C/W
    - 结到环境热阻(Rth(ch-a)):50°C/W

    4. 产品特点和优势


    TK62N60X 的显著特点是其低导通电阻(0.033Ω),这使得其非常适合用于需要高效转换的应用。此外,它的高速开关特性可以提高系统的效率并减少功耗。这些特点使其在市场上具有很强的竞争力,并且在各种电源管理应用中表现出色。

    5. 应用案例和使用建议


    - 应用案例:在开关电压调节器中的应用。
    - 使用建议:
    - 在设计电路时,确保系统工作条件不超过绝对最大额定值,以保持可靠运行。
    - 使用合适的散热措施,以避免芯片过热导致的损坏。
    - 为了优化性能,合理选择栅极电阻(RG)和栅极驱动电压(VGS)。

    6. 兼容性和支持


    - 兼容性:TK62N60X 支持标准的TO-247封装,适用于多种应用场景。
    - 支持和维护:请参考制造商提供的手册和指南进行设计和使用。如有任何疑问,请联系TOSHIBA销售代表。

    7. 常见问题与解决方案


    - 问题:如何防止静电放电(ESD)?
    - 解决方案:正确处理产品,并遵循制造商提供的处理指南。
    - 问题:如何保证可靠的运行?
    - 解决方案:确保操作条件(如温度、电流、电压)都在绝对最大额定值范围内。

    8. 总结和推荐


    TK62N60X 是一款高性能的N沟道MOSFET,适合于开关电压调节器等应用。它具有低导通电阻、高速开关特性和增强模式的优点,使其在高效能电力管理和转换应用中表现优异。综合考虑,强烈推荐在相关应用中使用此产品。

TK62N60X,S1F(S参数

参数
Rds(On)-漏源导通电阻 40mΩ
Id-连续漏极电流 61.8A
Vgs-栅源极电压 -
通道数量 -
Vgs(th)-栅源极阈值电压 3.5V
最大功率耗散 400W
FET类型 1个N沟道
栅极电荷 -
Vds-漏源极击穿电压 600V
Ciss-不同 Vds 时的输入最大电容 -
配置 -
长*宽*高 20.95mm(高度)
通用封装 TO-247
安装方式 通孔安装
包装方式 管装

TK62N60X,S1F(S厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TK62N60X,S1F(S数据手册

厂牌 PDF简要描述 下载
TOSHIBA 场效应管(MOSFET) TOSHIBA TK62N60X,S1F(S TK62N60X,S1F(S数据手册

TK62N60X,S1F(S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 56.641
5+ ¥ 56.641
10+ ¥ 50.7503
50+ ¥ 49.8441
100+ ¥ 48.9378
250+ ¥ 48.9378
库存: 22
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.64
