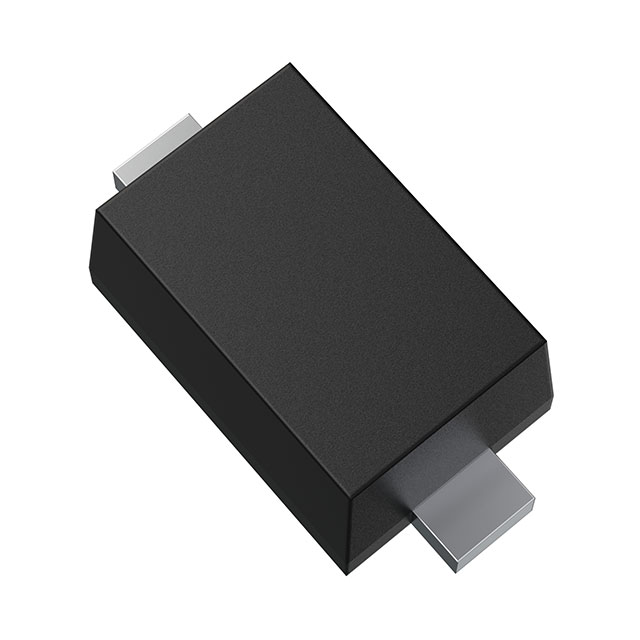

BAS516,L3F

产品分类: 整流二极管/整流桥
厂牌: TOSHIBA
产品描述: 100V 1A 3ns 200nA 250mA 独立式 SOD-523-2 贴片安装
供应商型号: R-DSGL6505
供应商: 海外现货
标准整包数: 8000
TOSHIBA 整流二极管/整流桥 BAS516,L3F

BAS516,L3F概述

    BAS516 开关二极管技术手册

    产品简介


    BAS516 是一种采用硅外延平面工艺制造的超高速开关二极管,由东芝公司生产。这种二极管主要用于超高频开关应用,如信号处理、通信系统及各种高频电路设计。由于其卓越的性能和广泛的适用性,BAS516 在电子行业中有广泛的应用前景。

    技术参数


    | 参数 | 规格 | 备注 |
    |
    | 峰值反向电压 (VRM) | 100V
    | 反向电压 (VR) | 100V
    | 峰值正向电流 (IFSM) | 500mA
    | 平均整流电流 (IIO) | 2501mA
    | 非重复峰值正向浪涌电流 (IFSM) | 150A
    | 功率耗散 (PDTj) | 150mW
    | 结温 (Tj) | -55°C 到 150°C
    | 存储温度 (Tstg) | -55°C 到 150°C

    产品特点和优势


    BAS516 具备以下显著特点和优势:
    1. 超高频率开关性能:BAS516 的高频响应特性使其适用于多种需要高开关速度的应用场景。
    2. 卓越的电气特性:其低正向压降和极小的反向漏电流确保了高效的能量转换和可靠的性能。
    3. 紧凑封装:SOD-523 封装使得二极管体积小巧,便于安装和集成到紧凑型电路板上。
    4. 高可靠性:尽管工作在极端条件下,BAS516 仍能保持出色的可靠性,特别适合在工业环境中长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 信号处理:BAS516 可用于各种信号处理模块,如调制解调器、通信收发器等。
    - 通信系统:在高频无线通信系统中,BAS516 可用于射频前端的快速开关操作。
    - 工业自动化:在工业控制系统中,BAS516 作为开关器件,有助于实现高效、稳定的信号传输。
    使用建议:
    - 温度控制:由于二极管的工作温度范围较广,建议在高温环境下进行适当的散热处理。
    - 电流限制:避免超过最大允许的正向电流和功率耗散,以防止过热和损坏。
    - 测试条件:在实际应用前,建议通过实验室测试验证二极管的实际性能和稳定性。

    兼容性和支持


    BAS516 兼容标准 PCB 线路布局,适用于多种电路设计和应用场合。东芝公司提供详细的技术文档和支持,包括应用笔记和可靠性手册,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电压 (VF) 过高 | 检查电路中的电流和温度是否在规定范围内,必要时调整 |
    | 反向电流 (IR) 过大 | 确保施加的电压不超过规定值,检查是否有漏电 |
    | 功率耗散 (PDTj) 超过额定值 | 确保散热措施有效,避免过载使用 |
    | 高温下失效 | 使用适当的散热材料,降低工作温度 |

    总结和推荐


    总体而言,BAS516 开关二极管具备出色的高频开关性能、稳定的电气特性和紧凑的设计,非常适合作为高性能电子系统中的关键部件。结合东芝公司提供的详尽技术支持和可靠性保障,推荐在高频开关、信号处理和通信系统等领域中广泛应用。
    请注意,使用过程中必须严格遵守东芝公司的使用指导和安全标准,以确保产品稳定运行并延长使用寿命。

BAS516,L3F参数

参数
If - 正向电流 250mA
Ir - 反向电流 200nA
Vr-反向电压 100V
反向恢复时间 3ns
正向浪涌电流 1A
配置 独立式
通用封装 SOD-523-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAS516,L3F厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

BAS516,L3F数据手册

厂牌 PDF简要描述 下载
TOSHIBA 整流二极管/整流桥 TOSHIBA BAS516,L3F BAS516,L3F数据手册

BAS516,L3F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.0159 ¥ 0.1393
库存: 48000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 1114.4
