首页  >  产品百科  >  JDH2S02SL,L3F

JDH2S02SL,L3F

产品分类: 整流二极管/整流桥
厂牌: TOSHIBA
产品描述: 10V 25μA 10mA 独立式 SOD-962-2 贴片安装
供应商型号: 757-JDH2S02SLL3F
供应商: Mouser
标准整包数: 1

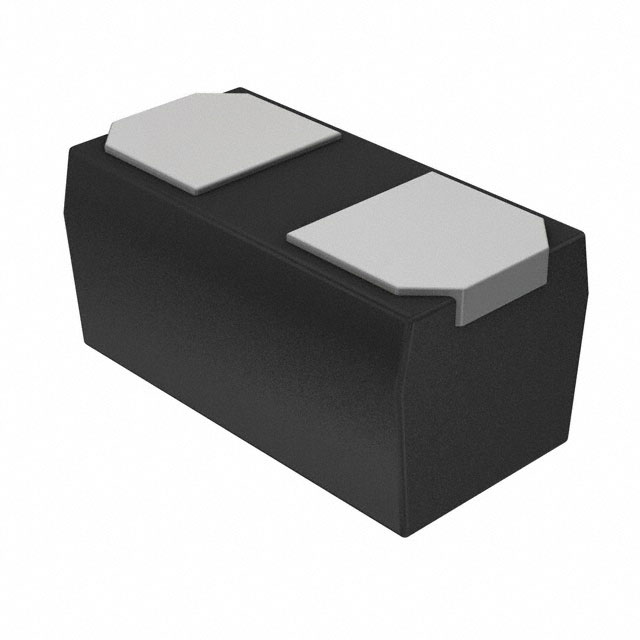

TOSHIBA 整流二极管/整流桥 JDH2S02SL,L3F

JDH2S02SL,L3F概述

    # JDH2S02SL Schottky Barrier Diode 技术手册

    产品简介


    产品类型
    JDH2S02SL 是一款肖特基势垒二极管(Schottky Barrier Diode),采用硅外延平面工艺制造。
    主要功能
    此二极管主要用于无线电频率功率检测器等应用中,其独特的结构设计允许小型化,并且支持高密度安装。
    应用领域
    - 无线电频率功率检测器
    - 其他需要低功耗和高可靠性的场合

    技术参数


    | 特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向电压 | VR 10 | V |
    | 正向电流 | IF 10 mA |
    | 反向电流 | IR 25 | µA |
    | 正向电压 | VF | 0.24 0.25 | V |
    | 总电容 | Ct 10 | pF |
    | 结温 | Tj 125 | °C |
    | 存储温度范围 | Tstg -55到125 | °C |
    注意:若长期处于高负载条件下(如高温、大电流、高压等),可能会影响产品的可靠性。因此建议参考《东芝半导体可靠性手册》中的指导进行可靠性设计。

    产品特点和优势


    独特功能和优势
    - 小型化设计:采用两脚封装,适合高密度安装。
    - 低正向电压降:典型正向电压降为0.24V,可显著降低能耗。
    - 低反向电流:具有良好的反向泄漏电流特性,适用于高频应用。
    - 高耐温性:最高结温可达125°C,确保在高温环境下仍能稳定运行。

    应用案例和使用建议


    使用场景
    - 无线电频率功率检测器:利用其低正向电压降和高耐温性,在高频应用中表现出色。
    - 其他电子设备:例如电源管理模块中的整流器。
    使用建议
    - 由于肖特基势垒二极管存在较高的反向漏电特性,因此在高电压和高温度条件下容易发生热失控现象。使用时应特别注意散热设计,避免因过热导致的产品损坏。
    - 设计电路时,需考虑正向和反向功率损耗,以确保整体系统的安全性和稳定性。

    兼容性和支持


    - 兼容性:与标准的SMD(表面贴装)兼容。
    - 支持:东芝公司提供详细的技术支持文档,如《东芝半导体可靠性手册》,并建议客户在设计应用时仔细参考这些资料。

    常见问题与解决方案


    1. 问题:如何防止静电放电(ESD)对产品的损坏?
    - 解决方案:建议在工作台、操作员及焊接工具上采取适当的防静电措施。

    2. 问题:产品在高负载条件下的使用寿命会受影响吗?
    - 解决方案:参考《东芝半导体可靠性手册》中的指导进行设计,确保产品在规定的工作条件下使用,避免因长时间处于极端工作条件而造成的可靠性下降。

    总结和推荐


    综合评估
    - 优点:小巧的封装尺寸、优良的热稳定性、高耐压特性,非常适合应用于需要高效率和紧凑布局的设计。
    - 推荐:强烈推荐给需要高性能、小型化的无线电频率功率检测器及其他相关应用的设计者和工程师。
    综上所述,JDH2S02SL肖特基势垒二极管凭借其独特的设计和优越的性能,能够满足各种高频和高可靠性需求的应用,是市场上的一款极具竞争力的产品。

JDH2S02SL,L3F参数

参数
Ir - 反向电流 25μA
Vr-反向电压 10V
反向恢复时间 -
正向浪涌电流 -
配置 独立式
If - 正向电流 10mA
通用封装 SOD-962-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JDH2S02SL,L3F厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

JDH2S02SL,L3F数据手册

厂牌 PDF简要描述 下载
TOSHIBA 整流二极管/整流桥 TOSHIBA JDH2S02SL,L3F JDH2S02SL,L3F数据手册

JDH2S02SL,L3F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.483 ¥ 4.0814
10+ $ 0.2933 ¥ 2.478
100+ $ 0.1587 ¥ 1.341
500+ $ 0.1243 ¥ 1.0503
1000+ $ 0.0961 ¥ 0.8122
5000+ $ 0.0896 ¥ 0.7575
10000+ $ 0.0702 ¥ 0.5932
20000+ $ 0.0672 ¥ 0.5678
库存: 9689
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.08
