74VHC174FT

产品分类: 触发器
厂牌: TOSHIBA
产品描述: 东芝 触发器芯片, 上升沿触发, 每片芯六元件, 单端输出, CMOS输入, 16引脚
供应商型号: 264-74VHC174FTDKR-ND
供应商: Digi-Key
标准整包数: 1

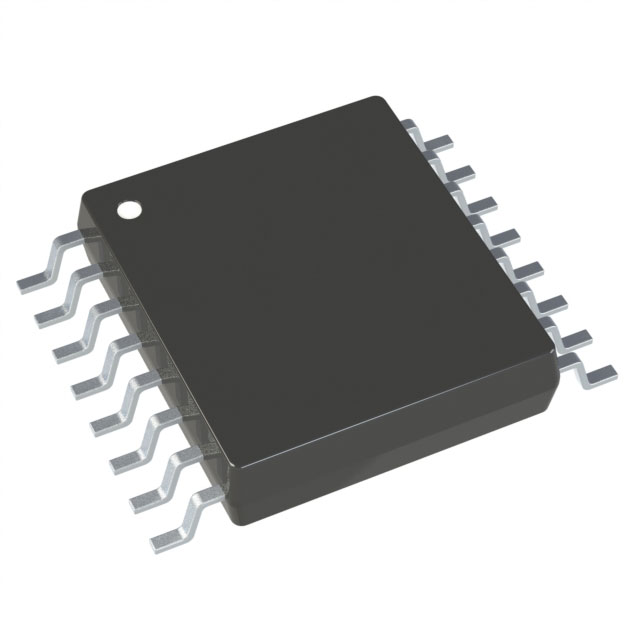

TOSHIBA 触发器 74VHC174FT

74VHC174FT概述


    产品简介


    74VHC174FT
    74VHC174FT 是一款先进的高速CMOS六位D型触发器,采用硅栅C2MOS技术制造。它结合了类似双极性肖特基晶体管的高速运行特性,并保持了CMOS低功耗的优势。74VHC174FT 适用于广泛的应用领域,例如数字电路设计、信号处理和控制系统。它特别适合于需要高速、低功耗操作的场合。

    技术参数


    - 产品类型:CMOS数字集成电路
    - 封装:TSSOP16B
    - 生产日期:2014年11月
    - 工作温度范围:-40°C 到 125°C
    - 电源电压范围:2.0 V 至 5.5 V
    - 最大时钟频率:175 MHz(典型值)
    - 高电平输入电压:VCC×0.7 或更高(典型值)
    - 低电平输入电压:VCC×0.3 或更低(典型值)
    - 高电平输出电压:VCC 或更高(典型值)
    - 低电平输出电压:0.5 V 或更低(典型值)
    - 输入泄漏电流:0.1 µA(典型值)
    - 输出泄漏电流:0.1 µA(典型值)
    - 传播延迟时间:7.2 ns(典型值)

    产品特点和优势


    - 广泛的工作温度范围:-40°C 到 125°C,适用于恶劣环境下的应用。
    - 高可靠性:通过了AEC-Q100认证,适用于汽车电子领域。
    - 低功耗:静态电流仅为4.0 µA(最大值),适合电池供电系统。
    - 高噪声容限:28% VCC(最小值),增强了系统的抗干扰能力。
    - 电源关断保护:所有输入端均提供电源关断保护。
    - 平衡的传播延迟:tPLH ≈ tPHL,保证了信号传输的一致性。
    - 广泛的电压范围:支持2.0 V 至 5.5 V的宽范围工作电压。
    - 低噪声输出:VOLP = 0.8 V(最大值)。

    应用案例和使用建议


    应用案例
    74VHC174FT 可用于多种应用场景,例如:
    - 数字信号处理:作为时序逻辑电路的关键组件,实现精确的时间控制。
    - 汽车电子:适用于车载信息系统,确保在宽温范围内稳定运行。
    - 通信设备:在信号处理和同步控制中发挥重要作用。
    使用建议
    - 确保所有未使用的输入端连接到VCC或GND,避免信号干扰。
    - 注意电源电压匹配,防止因电压不一致导致损坏。
    - 在设计电路时考虑散热,特别是在高温环境下长时间运行时。

    兼容性和支持


    74VHC174FT 与74ALS174在引脚和功能上兼容,易于集成到现有系统中。厂商提供了详尽的技术支持文档,包括应用笔记和故障排除指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:输入电压超出规定范围。
    - 解决方案:确保输入电压在0至5.5V范围内,并且不超出电源电压。

    2. 问题:设备在高湿度环境下运行不稳定。
    - 解决方案:增加去耦电容,确保稳定的电源供应,并在设计中加入防潮措施。
    3. 问题:设备功耗异常增加。
    - 解决方案:检查负载是否过大,或者是否有多余的电阻和电容,调整电路以减少不必要的功耗。

    总结和推荐



    总结


    74VHC174FT 是一款高性能的CMOS六位D型触发器,具有高可靠性、低功耗和宽工作温度范围等特点。它的广泛用途使其成为许多领域中不可或缺的组件。
    推荐
    鉴于其出色的性能和应用灵活性,强烈推荐将74VHC174FT 用于需要高可靠性和低功耗的应用场景,尤其是在数字电路设计、信号处理和汽车电子等领域。

74VHC174FT参数

参数
逻辑功能 Master Reset
输入类型 CMOS
Iq-静态电流 4μA
元件数量 1
输入电容 4pF
逻辑系列 VHC
极性 非反相
触发器类型 正边沿
最大工作供电电压 5.5V
时钟频率 120MHz
最小工作供电电压 2V
输出类型 非反相
低电平输出电流 8mA
高电平输出电流 8mA
传播延迟时间 9.2ns@ 5V,50pF
长*宽*高 5mm*4.4mm*1mm
通用封装 TSSOPB-16
安装方式 贴片安装,黏合安装
应用等级 汽车级
包装方式 卷带包装

74VHC174FT厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

74VHC174FT数据手册

厂牌 PDF简要描述 下载
TOSHIBA 触发器 TOSHIBA 74VHC174FT 74VHC174FT数据手册

74VHC174FT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6555 ¥ 5.539
10+ $ 0.3672 ¥ 3.1028
100+ $ 0.2273 ¥ 1.921
250+ $ 0.1909 ¥ 1.6128
500+ $ 0.1622 ¥ 1.3571
1000+ $ 0.144 ¥ 1.2054
库存: 1885
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.53
直接购买
加入购物车
